Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165, то Ресанта даст ему лихую фору.
Проявление неисправности:
- Аппарат не включается;
Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка - 470 ), и два на 2,4 Ом (2R4
Транзистор 4N90C (FQP4N90C ) управляется микросхемой UC3842BN . Эта микросхема - сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.
22 Ом , 2Вт
Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резисторR010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.
Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких "признаков жизни".
После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.
Как-то раз в мои руки попал сварочный инвертор Ресанта САИ 250ПН. Аппарат, без сомнения, внушает уважение. Те, кто знаком с устройством сварочных инверторов, оценят всю мощь по внешнему виду электронной начинки.
Как уже говорилось, начинка сварочного инвертора рассчитана на большую мощность. Это видно по силовой части устройства.
Во входном выпрямителе два мощных диодных моста на радиаторе, четыре электролитических конденсатора в фильтре. Выходной выпрямитель также укомплектован по полной: 6 сдвоенных диодов, массивный дроссель на выходе выпрямителя,...
три (! ) реле мягкого пуска. Их контакты соединены параллельно, чтобы выдержать большой скачок тока при запуске сварки.
Если сравнить эту Ресанту (Ресанта САИ-250ПН) и TELWIN Force 165 , то Ресанта даст ему лихую фору.
Но, даже у этого монстра есть ахиллесова пята.
Проявление неисправности:
- Аппарат не включается;
- Охлаждающий кулер не работает;
- Нет индикации на панели управления.
После беглого осмотра выяснилось, что входной выпрямитель (диодные мосты) оказались исправны, на выходе было около 310 вольт. Стало быть, проблема не в силовой части, а в цепях управления.
Внешний осмотр выявил три перегоревших SMD-резистора. Один в цепи затвора полевого транзистора 4N90C на 47 Ом (маркировка - 470 ), и два на 2,4 Ом (2R4 ) - включенных параллельно - в цепи истока того же транзистора.
Транзистор 4N90C (FQP4N90C ) управляется микросхемой UC3842BN . Эта микросхема - сердце импульсного блока питания, который запитывает реле плавного пуска и интегральный стабилизатор на +15V. Он в свою очередь питает всю схему, которая и управляет ключевыми транзисторами в инверторе. Вот кусочек схемы Ресанта САИ-250ПН.
Также обнаружилось, что в обрыве ещё и резистор в цепи питания ШИ-контроллера UC3842BN (U1). На схеме он обозначен, как R010 (22 Ом , 2Вт ). На печатной плате имеет позиционное обозначение R041. Предупрежу сразу, что обнаружить обрыв данного резистора при внешнем осмотре довольно трудно. Трещина и характерные подгары могут быть на той стороне резистора, что обращена к плате. Так было в моём случае.
Судя по всему, причиной неисправности послужил выход из строя ШИ-контроллера UC3842BN (U1). Это в свою очередь привело к увеличению потребляемого тока, и резистор R010 сгорел от резкой перегрузки. SMD-резисторы в цепях MOSFET-транзистора FQP4N90C сыграли роль плавкого предохранителя и, скорее всего, благодаря им транзистор остался цел.
Как видим, вышел из строя целый импульсный блок питания на UC3842BN (U1). А он питает все основные блоки сварочного инвертора. В том числе и реле плавного пуска. Поэтому сварка и не подавала никаких "признаков жизни".
В итоге имеем кучу "мелочёвки", которую нужно заменить, дабы оживить агрегат.
После замены указанных элементов, сварочный инвертор включился, на дисплее показалось значение установленного тока, защумел охлаждающий кулер.
Тем, кто захочет самостоятельно изучить устройство сварочного инвертора - полная принципиальная схема "Ресанта САИ-250ПН".
- Скачать (1,64 Мб.)
На корпусе трансформатора закреплен (приклеен) термодатчик, которой при перегреве выше 125 °С размыкает контрольную цепь, предохраняя от дальнейшего теплового разрушения.
Оба типа датчиков - самовосстанавливающиеся. То есть, при остывании контрольная цепь собирается, и стабилизатор снова готов к работе.
Электронная плата
Что же заставляет двигаться двигатель автотрансформатора? Это электронная схема , которая измеряет входное фазное напряжение , и выдает напряжение на серводвигатель, который двигает щётку автотрансформатора, изменяя напряжение на выходе до нужного уровня:
На приведенном фото видны последствия устранения частой неисправности - пробой биполярных силовых транзисторов, через которые управляется двигатель. С ними заодно выгорают и резисторы, которые исходно имеют мощность 2Вт, но заменены на 5Вт. Но по неисправностям и ремонту - в конце статьи.
Этот пускатель необходим для защиты (отключения) стабилизатора и нагрузки в случае неготовности, неисправности или перегрева.
Подробнее рассмотрим его работу при разборе принципиальной электрической схемы.
Электрическая схема трехфазного стабилизатора напряжения Ресанта
Рассмотрим схему однофазного электромеханического стабилизатора Ресанта АСН - 10000/1-ЭМ. Возьмем эту схему, поскольку, как я говорил три однофазных - это один трехфазный стабилизатор.
Схему, как обычно, можно приблизить, а потом ещё увеличить до 100%, нажав на стрелки в правом нижнем углу изображения. Затем нажать правой кнопкой мышки, Сохранить картинку как… и т.д.
Как распечатать такую большую схему - обязательно ознакомьтесь.
Главное отличие - в контрольной цепи. В однофазной версии (на схеме) видно, что контрольная цепь для питания пускателя КМ собирается собирается так: Нейтраль - Реле задержки включения KL - Термореле 1 трансформатора (125°С) - Термореле 2 трансформатора (125°С) - Термореле щётки 1 (105°С) - Термореле щётки 2 (105°С). Итого - 5 контактов. Если эта цепь собирается, контактор КМ включается, и напряжение поступает на выход стабилизатора.
В трехфазной версии, чтобы стабилизатор запустился, необходимо выполнение 15 (!) условий - именно столько контактов должны быть замкнуты, чтобы включился контактор КМ.
При нормальной работе при включении стабилизатора можно услышать, как собирается КЦ - примерно через 10 секунд щелчок (на одной из электронных плат), потом ещё один, и третий щелчок запускает контактор и весь стабилизатор.
Что такое контрольная цепь, её отличие от аварийной и тепловой цепей, и почему ремонт любой серьезной автоматики надо начинать с проверки контрольной цепи - подробно расписано, очень рекомендую, если дочитали до этого места)
Второе - отсутствие вентилятора охлаждения, в данном случае охлаждение естественное.
Третье - отсутствие байпаса, его реализация потребует применение трехполюсного контактора с нормально закрытыми контактами (либо двух обычных контакторов), это дорогое удовольствие, поэтому производитель обошелся без него.
Об этой проблеме я также пишу к дому через АВР.
Ремонт электромеханических стабилизаторов напряжения
Самая главная проблема таких стабилизаторов - перегрев. Совершенно необходимо раз в 1-2 месяца, в зависимости от условий эксплуатации, делать техническое обслуживание стабилизатора. И ремонт стабилизаторов напряжения надо начинать именно с чистки.
Проблема перегрева проявляется прежде всего из-за того, что графитовая щётка, когда двигается по поверхности трансформатора, неизбежно изнашивается, и её частички вместе с пылью и прочим мусором остаются на контактной дорожке.
Теперь, когда щётка непрерывно «елозит» по поверхности, она начинает сильнее греться, искрить, мусор горит и пригорает к медной поверхности. В дальнейшем этот негативный эффект будет лавинообразно увеличиваться, и если не принять меры, достигнет необратимых пределов, когда чистка уже не поможет.
Конечно, спасать ситуацию будут тепловые датчики - это первые «звоночки». Если стабилизатор вдруг начал выключаться «сам», надо срочно звать специалиста и чистить поверхность.
Вот поверхность трансформатора в удовлетворительном состоянии, после трех лет работы по 8 часов в день:
Поверхность - Удовлетворительно. И это - после промывки спиртом.
А вот - к чему может привести безразличие к состоянию стабилизатора. Это тот же стабилизатор, другая фаза:
Состояние поверхности - Очень плохо
Если даже счистить этот нагар, площадь сечения провода необратимо уменьшится на 20-30%, что увеличит нагрев провода и щётки, и приведёт к вышеописанным пессимистичным процессам:
Поверхность автотрансформатора близко. Изоляция провода выгорела, возможно межвитковое замыкание. Эпоксидка также отвалилась от перегрева.
Тут поможет только наждачка «нулёвка». Чистить надо по ходу щётки, потом промыть тщательно спиртом и вытереть насухо чистой тряпкой.
Ремонт серводвигателя
Другая поломка - неисправность серводвигателя, когда он перестаёт двигать щётку. Двигатель надо снять, прочистить, продуть, смазать. Поскольку используется двигатель постоянного тока с щётками, то можно попробовать покрутить его в холостую в обе стороны от источника постоянного тока напряжением около 5 В.
Таким образом можно, не разбирая его, немного почистить его щётки, ведь двигатель в работе крутится (точнее, поворачивается) только на угол до 180 градусов.
Ремонт электронной платы
Двигатель может крутиться и потому, что на него не приходит питание. Питание идёт от биполярных транзисторов . Используется пара комплементарных транзисторов TIP41C и TIP42C, поскольку питание схемы двухполярное. Транзисторы надо менять парой, даже если один и будет целый. И только одного производителя.
Даташит (документацию) на транзисторы можно скачать в конце статьи.
Также в той же цепи выгорают резисторы 10 Ом (это следствие пробоя транзисторов). Ничто не мешает при замене резисторов увеличить их мощность до 3 или 5 Вт, повысив надежность работы.
Ну и замена реле, транзисторов, концевых выключателей и другой мелочевки - по ситуации.
Ремонт силовой части
К силовой части относятся автотрансформаторы (про них я уже сказал предостаточно). А также - контактор и вводной автомат , у которых горят контакты и клеммы. Из надо периодически протягивать, чистить, а при необходимости - менять.
Предложения по модернизации
Если напряжение колеблется примерно в одном узком диапазоне, и на этом участке дорожка трансформатора выгорела (как на последнем фото), предлагаю изменить схему, чтобы щётка «ездила» по другому участку. Для этого надо перепаять провод с нижнего конца обмотки (N) на несколько витков выше (см. схему). Конечно, на обеих частях автотрансформатора. В результате - щётка будет скользить по другой, относительно чистой части дорожки. Минус данного решения - сужение диапазона регулировки.
Другой вариант решения этой проблемы - покупать новые трансформаторы, что экономически нецелесообразно - после трех лет работы лучше купить новый стабилизатор.
Другое усовершенствование - на каждый трансформатор установить кулера (вентиляторы) на 12 В, которые бы дули на щётки. В идеальном случае - 6 вентиляторов. Они будут в буквальном смысле сдувать пылинки. Это существенно продлит срок службы стабилизатора.
А как ремонтируете такие стабилизаторы вы? Жду конструктивной критики и обмена опытом в комментариях.
Видео по ремонту
Ниже привожу видео, в котором описывается принцип работы, проверка и ремонт электромеханического стабилизатора.
Скачать файлы
Как и обещал - инструкция на стабилизатор и документация на транзисторы. Как обычно, у меня всё скачивается свободно и без ограничений.
/ Трехфазные электромеханические стабилизаторы переменного тока Ресанта. Техническое описание, паспорт и инструкция по эксплуатации., pdf, 386.75 kB, скачан:1473 раз./
/ Техническое описание транзисторов для стабилизаторов Ресанта, pdf, 252.13 kB, скачан:1336 раз./
Если Вы желаете приобрести стабилизатор, . Низкая цена, консультация, доставка (по России), установка (Таганрог).
Среди многообразия моделей сварочных инверторов известной торговой марки аппарат Ресанта САИ-220 считается одним из самых популярных. По техническим характеристикам и функциональности инвертор данной модели можно отнести к устройствам как бытового, так и промышленного типа, он занимает между ними промежуточное положение.
Сварочный инвертор Ресанта САИ-220А и удобный кейс для хранения и транспортировки
Именно благодаря таким характеристикам одинаково успешно этот инвертор может использоваться как профессионалами своего дела для выполнения сварки повышенной сложности, так и начинающими сварщиками, делающими первые шаги в своей профессии.
Сварочный инвертор Ресанта САИ-220 – это аппарат, работающий от однофазной электрической сети с напряжением 220 В. На выходе устройства формируется постоянный ток, который используют для выполнения электродуговой сварки при помощи плавящихся покрытых электродов. Если необходимо сварить детали небольшой толщины, то такой аппарат можно подключить даже к обычной бытовой розетке (конечно, при условии, что в электрощитке установлены автоматы, которые в состоянии выдержать силу потребляемого устройством тока).
Используя этот инвертор, можно не только эффективно выполнять сварку деталей из углеродистых сталей, но также работать с нержавейкой и с другими легированными сталями.
Хотя все инверторы торговой марки «Ресанта» производятся в Китае, схемы, конструкция и дизайн этих аппаратов были разработаны в Латвии. Здесь же было придумано и название торговой марки, которое сегодня хорошо известно сварщикам многих стран мира. Среди технических характеристик рассматриваемого сварочного аппарата необходимо выделить следующие:
- диапазон регулирования сварочного тока – 10–220 А;
- величина питающего напряжения – 220 В (допустимые отклонения питающего напряжения могут составлять 10% в плюсовую сторону (242 В), 30% – в минусовую (154 В));
- сила тока, потребляемого аппаратом при пиковой нагрузке, – 30 А;
- величина напряжения холостого хода – 80 В;
- величина номинального рабочего напряжения – 28 В;
- продолжительность включения (ПВ) при работе на максимальном сварочном токе (220 А) – 70%, на сварочном токе 10–140 А – 100%;
- диаметры используемых электродов – 1,6–5 мм;
- класс защиты – IP 21;
- масса инвертора – 4,9 кг.
Перечисленные характеристики объясняют большое количество положительных отзывов об этом инверторе.
Нужное значение сварочного тока для аппарата САИ-220 устанавливается в соответствии с диаметром электрода
На рынке, кроме инвертора указанной модели, представлена его модификация – Ресанта САИ-220 ПН. Отличие инвертора Ресанта САИ-220 ПН от базовой модели состоит в том, что он позволяет эффективно выполнять сварку даже при еще более пониженном напряжении – 140 В. Кроме того, в конструкции Ресанта САИ-220 ПН имеется цифровой индикатор сварочного тока, что делает работу на нем более удобной. Естественно, стоимость сварочного аппарата Реасанта САИ-220 ПН несколько выше, чем цена базового инвертора.
Передняя панель инвертора Ресанта САИ-220 с цифровым дисплеем и прозрачным защитным щитком
Стоит подробнее остановиться на таком примечательном параметре рассматриваемого аппарата, как период включения (ПВ), или период непрерывной работы (ПН — продолжительность нагрузки). Как уже говорилось выше, у рассматриваемого инвертора он составляет 70% при работе на максимальном сварочном токе и 100% – на токе в диапазоне 10–140 А. Это означает, что, если вы соберетесь выполнять сварку на максимальном токе, то за период, равный 10 минутам, необходимо будет сделать перерыв на 3 минуты, а остальные 7 можно будет спокойно работать.
Такой перерыв необходим для того, чтобы электронная схема устройства, элементы которой интенсивно нагреваются в процессе сварки, остыла. В противном случае аппарат может автоматически отключиться, если сработает тепловая защита, либо просто перегореть. Если использовать ток, сила которого находится в интервале 10–140 А, то перерыв в работе оборудования можно не делать.
Электрическая схема №1 (нажмите для увеличения)
Часто встречающиеся неполадки в работе САИ-220
Преимущества использования инвертора данной модели
Как и во многих моделях современных инверторных устройств, в данном сварочном аппарате предусмотрен ряд опций, обеспечивающих высокое качество выполнения сварных соединений. Благодаря таким опциям также решается очень важная задача – минимизируется влияние квалификации сварщика на качество формируемого соединения.
К таким опциям, которые хорошо знакомы многим сварщикам, относятся:
- автоматическое отключение устройства в том случае, если происходит перегрев элементов принципиальной схемы (такая опция возможна благодаря наличию специального термодатчика);
- «Горячий старт» – опция, которая обеспечивает быстрое зажигание сварочной дуги за счет автоматической подачи на нее тока повышенной силы;
- «Антизалипание» – функция, предусматривающая автоматическое отключение сварочного тока в тот момент, когда кончик электрода приваривается к поверхности деталей;
- «Форсаж дуги» – опция, которая обеспечивает автоматическое увеличение силы сварочного тока в момент сокращения длины дуги и дает возможность предотвратить залипание электрода.
Мощность аппарата позволяет выполнять сварочные швы электродами до 5 мм, но ток потребления при этом составляет около 30 А
В рассматриваемом сварочном инверторе предусмотрена усиленная защита элементов принципиальной схемы от перегрева. Такую защиту обеспечивают несколько особенностей конструкции:
- наличие сразу двух вентиляторов, улучшающих процесс охлаждения устройства;
- высокая устойчивость электронных схем к перегреву;
- использование термодатчика, автоматически отключающего оборудование в момент перегрева.
Перечисленные опции одинаково полезны как начинающим, так и опытным сварщикам, так как позволяют избежать многих неисправностей инвертора, связанных с перегревом электронной начинки, а также значительно расширяют функциональность и область использования аппарата.
Крепкая ручка и пристегиваемый ремень добавляют удобства как при переноске агрегата, так и в процессе работы
К бесспорным преимуществам инвертора данной модели также стоит отнести следующие.
- Исключительная мобильность инвертора обеспечивается не только его легким весом, но и наличием удобного наплечного ремня, благодаря которому устройство можно переносить в любое место, где необходимо проводить сварку.
- Корпус и другие элементы инвертора отличаются повышенной устойчивостью к механическим повреждениям, которые могут быть вызваны ударами, падением или опрокидыванием оборудования.
- Сварочный аппарат данной модели отличается исключительной компактностью (130х310х190 мм) и мобильностью.
- При желании можно заказать комплектацию инвертора, предполагающую наличие специального чемоданчика с ручкой, в котором удобно хранить и перевозить не только сам аппарат, но и все необходимые кабели.
- Конструкция инвертора допускает возможность его эффективной эксплуатации даже при достаточно низкой температуре окружающего воздуха (до –20). Однако при выполнении сварки в условиях низких температур следует строго следить за режимами нагревания и остывания оборудования.
Многие специалисты и организации, занимающиеся продажами сварочного оборудования, если судить по отзывам, сетуют на то, что среди инверторов рассматриваемой модели отмечается достаточно большой процент брака. Так, есть данные, согласно которым из 10 сварочных аппаратов Ресанта модели 202, 1–2 не дорабатывают до конца гарантийного срока и выходят из строя.
Неисправные детали, ставшие причиной срабатывания перегрузки
Если вы столкнулись с такой неисправностью, как перегрев инвертора, то устранить ее можно самостоятельно или при помощи специалистов сервисных служб. Очень часто перегрев связан с плохими контактами между элементами электронной схемы и устранить эту проблему можно, выполнив их ревизию. Намного сложнее ситуация, когда из строя выходят электронные компоненты инвертора. В отдельных случаях замена таких компонентов по своей стоимости может быть сопоставима с ценой нового аппарата.
Большим недостатком инверторов данной модели является то, что реальные значения сварочного тока, который они формируют, могут расходиться с паспортными данными на 15–20%. В большинстве случаев это не снижает эффективности использования сварочного оборудования, но тем не менее ухудшает его функциональные возможности.

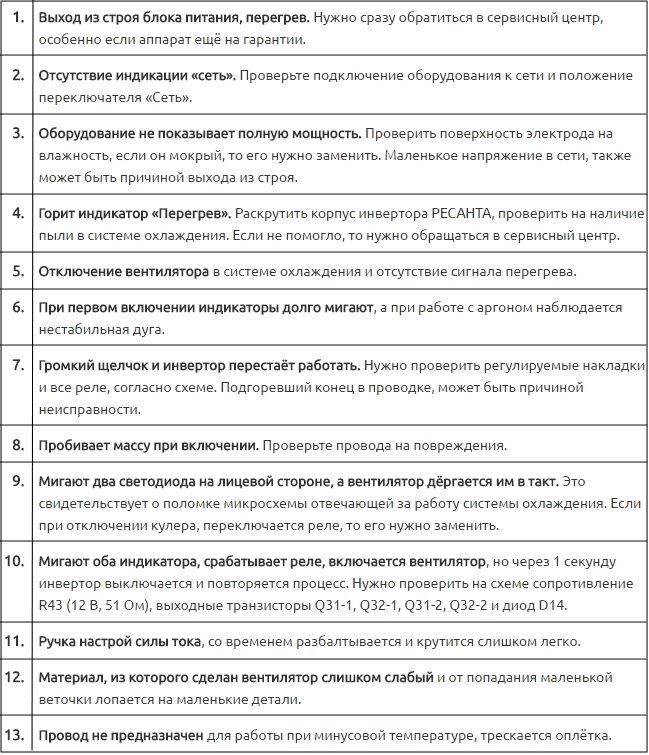

Неполадки, перечисленные в инструкции к сварочному аппарату
Не слишком эффективен инвертор Ресанта модели 202 при работе с деталями, толщина которых превышает 10 мм. В таких случаях (даже с использованием электродов диаметром 5 мм) возможно только поверхностное расплавление металла, а эффективного прогрева соединяемых деталей на всю их толщину не происходит.
В целом отзывы об инверторе данной модели и мнения опытных специалистов свидетельствуют о том, что такой аппарат удобен и надежен в работе, позволяет получать качественные и аккуратные сварные соединения.
Простота управления и обслуживания аппарата позволяет легко обучиться работе на нем, для чего можно использовать даже специальные видео. Конечно, просмотр видео лучше подкрепить теоретическими знаниями, которые помогут досконально изучить характеристики и возможности оборудования.
Сварочный инвертор типа ресанта САИ 190, как и все остальные, обладает значительными преимуществами по сравнению с обыкновенным сварочным аппаратом. Благодаря мобильности и маленькой массе ресанта вытеснили с рынка обыкновенные сварочные агрегаты. Бывают случаи выхода из строя инверторов, и для этого необходимо знать принцип действия, структурную схему и неисправности ресанта саи 190.
Старые трансформаторные модификации сварочного аппарата имеют очень низкую цену, высокую ремонтоспособность, но обладают существенными недостатками: габаритами, значительным весом и зависимостью от напряжения сети. Выходной ток электронного счетчика ограничен потреблением электроэнергии до 4,5 кВт. Для сварочных работ при использовании толстых металлов потребление тока возрастает, и этот процесс оказывает значительную нагрузку на старые линии электропередачи, на которых попадаются также и скрутки (ведь в бывших странах СНГ они редко подлежат замене на новые).
На смену пришли сварочные аппараты инверторного типа, особенности функционирования которых существенно отличается.
Особенности функционирования
Сфера применения разнообразна, начиная от домашнего хозяйства и заканчивая предприятиями. Основная задача - обеспечение стабильного горения и поддержания сварочной дуги при выполнении сварочных работ, благодаря применению тока высокой частоты. Работа сварочного инвертора основана на принципах:
- Преобразования переменного входного напряжения 220 В в постоянное (постоянный ток преобразовывается в высокочастотный переменный ток несинусоидального характера).
- Последующее выпрямление высокочастотного тока (частота сохраняется).
Благодаря этим принципам происходит существенное снижение массы и габаритов инвертора, что позволяет дополнительно встроить охлаждение.
Принцип работы и основные характеристики
Для поиска неисправностей инверторных сварочных аппаратов нужно ознакомиться с его структурной схемой. Она состоит из следующих элементов:
Благодаря такому устройству происходит снижение массы и габаритов. Использование импульсного трансформатора позволяет получать мощные токи во вторичной обмотке. Следовательно, сварочный инвертор представляет собой обыкновенный импульсный блок питания, как в компьютере, но с достаточно большой мощностью. С увеличением частоты происходит снижение массы и габаритов трансформатора (обратно пропорциональная зависимость). Для получения высокой частоты применяются мощные ключевые транзисторы.
Происходит переключение с частотой от 30 до 100 кГц (зависит от модели САИПА). Транзисторы только работают от постоянного напряжения (U), преобразуя его в ток высокой частоты. Получается постоянный ток из выпрямителя (выпрямление сетевого напряжения 50 Гц). Кроме того, в состав выпрямителя входит конденсаторный фильтр. При пропускании тока через диодный мост отсекаются отрицательные амплитуды переменного U (диод пропускает ток только в одном направлении). Положительные амплитуды не являются постоянными и получается постоянное U с заметными пульсациями, которые необходимо сглаживать при помощи конденсатора большой емкости.
В результате преобразований на выходе фильтра появляется U постоянного тока свыше 220 В. Диодный мост и фильтр образуют БП инвертора. Транзисторы подключаются к понижающему импульсному высокочастотному трансформатору, рабочие частоты которого составляют от 30 до 100 кГц (30000.100000 Гц), превышающие частоту питающей сети в 600 или 2000 раз. В результате этого происходит заметное уменьшение массы и габаритов.
Наиболее распространенными моделями являются ресанта САИ 220 (220а, 220к), а также и 190 (190а) модель. Сварочные инверторы обладают похожими характеристиками, отличающимися током сварки:
Схема и ремонт
Если нет желания отдавать сварочник в ремонт и хочется разобраться самостоятельно (ведь схема не такая сложная), то нужно найти и изучить схему и неисправности РЕСАНТА САИ 190. Если есть опыт, то схему можно не использовать вообще, которая нужна только для удобства и быстрого поиска неисправностей. Для иллюстрации примера приведена схема сварочника инверторного типа РЕСАНТА САИ 220 (190), а также отмечены основные радиоэлементы, которые часто выходят из строя.
Схема 1 - Электрическая схема сварочного инвертора ресанта САИ 220.
Для ремонта аппарата нужно разобрать типовые неисправности и способы их устранения.
Типовые неисправности
Иногда сварочный аппарат инверторного типа дает сбой. Причины и последствия могут быть разнообразными. Если есть возможность, то следует сдать его в ремонт. Однако многие захотят сделать его самостоятельно. Благодаря такому решению вопроса можно повысить свои знания в области электротехники, ведь электрических приборов очень много и на их ремонте можно существенно экономить. Неисправности следует классифицировать на простые и сложные. К простым относятся:
Любой электрический прибор не любит пыль, так как она затрудняет отдачу тепла, является проводником тока (возможно КЗ). Даже при качественной уборке помещения пыль все равно будет. Регулярное обслуживание не только способно продлить срок эксплуатации приборов, но и оградит от множества проблем финансового и ремонтного характера.
Обрыв проводов бывает в тех местах, которые подвержены постоянным перегибам. Перегиб проводов очень сложно отследить, и часто это приводит к КЗ. Кроме того, на колодках, держащих электрод, разбалтываются контакты, делая сварку менее качественной или невозможной. Периодически все контакты нужно подтягивать.
Работа во влажном также влияет на работу сварочника. Может произойти потеря мощности. В этом случае необходимо избегать таких условий работы.
При пробивании массы на корпус (выбивает предохранитель и счетчик) нужно проверить места соприкосновения токоведущих частей с корпусом и заизолировать провод.
Залипание электрода происходит в том случае, если использовать длинный удлинитель с маленьким сечением или при низком напряжении электрической сети.
Кроме того, при нестабильной дуге следует проверить качество электродов и выставленный ток.
Поломки сложного типа
К поломкам сложного типа относятся неисправности какого-либо радиоэлемента и требуют дополнительных знаний. Если нет опыта в ремонте радиоаппаратуры, то существует 2 способа решения проблемы:
- Отдать квалифицированному специалисту.
- Приобрести опыт в этой сфере и сделать все самостоятельно.
Следует обратить внимание на правила техники безопасности при ремонте аппаратуры и быть очень аккуратным. На самом деле, в ремонте своими силами нет ничего сложного. Необходимо лишь открыть интернет и найти все детали сварочника инверторного типа. В интернете существует множество информации о проверке конкретной детали. Даже есть и проверка микросхем в домашних условиях.
В первую очередь, нужно визуально осмотреть детали. Это могут быть подгоревшие резисторы, диоды, вздувшиеся электролитические конденсаторы, подгоревший трансформатор и многое другое. Если ничего не обнаружено, то нужно проверить поступление входного U на диодный мост. Для этого его выход нужно отсоединить. При пробитых диодах нужно заменить неисправные и повторить попытку. Если не горят светодиоды, то необходимо их проверить и по возможности заменить на исправные.
Следующим шагом является проверка транзистора fqp4n90c. Ключевой транзистор 4n90c в блоках питания сварочных инверторов служит для повышения частоты постоянного тока и передачи его на импульсный трансформатор. Аналогом fqp4n90c (чем заменить) является STP3HNK90Z , но желательно найти такой же.
При неисправностях силового блока нужно проверить транзисторы (визуальная проверка может ничего не показать). Для этого необходимо их выпаять и проверить тестером (способы проверки можно найти в интернете). Драйвер, выполненный на транзисторах или микросхемах, выходит из строя так же. Проверяется при помощи выпаивания и проверки каждого элемента отдельно.
Замена неисправных деталей осуществляется их аналогами или элементами, характеристики которых превышают параметры исходных деталей.
Для ремонта необходимы мультиметр и осциллограф (измерение параметров сигнала на плате управления). При неисправной плате управления загорается желтый светодиод. Это свидетельствует о неготовности к выполнению сварки. В этом случае нужно разобрать инвертор и замерять напряжения на разъемах платы управления (далее ПУ). Во время измерений следует сравнить данные с табличными значениями (таблица 1) исправной ПУ.
Таблица 1 - Сравнение показателей U.
Если измерения отличаются от табличных значений, то нужно выпаять ПУ, найти микросхему UC3845B (UC3842) и произвести измерения ее режимов работы.
Таблица 2 - Режимы работы микросхемы UC3845B (UC3842) .
На 2-ю ногу питание не подается из-за неисправного резистора R013. Необходимо его аккуратно выпаять и проверить, сопротивление должно быть около 1,21 Ом. Если он неисправен, то необходимо заменить его на такой же или взять мощностью больше (исходная мощность 0,25 Вт).
На 3-ю ногу микросхемы не поступает питание из-за неисправного R011 (47 на 0,25 Вт), его нужно также проверить. Ноги 3 и 6 связаны и, следовательно, при замене сопротивления появится U и 6 ноге. Если этого не произойдет, то необходимо проверить транзистор fqp4n90c.
После всего этого нужно замерить U. При совпадении с табличными следует соединить все и испытать. При полном восстановлении инвертор включится и желтый светодиод гореть не будет. После положительного тестового запуска можно его собрать полностью.
Одним из слабых мест является БП. Признаки неисправности: происходит загорание зеленого светодиода, а затем загорается желтый светодиод, происходит срабатывание реле и запуск вентилятора и примерно через 2−3 секунды аппарат отключается. Основная причина: драйвер, а если быть точнее, то необходимо прозвонить транзисторы, которые находятся во II обмотке трансформатора гальванической развязки. А также нужно внимательно осмотреть плату БП на предмет подгораний и неисправных электролитических конденсаторов. При обнаружении неисправных деталей необходимо заменить элементами такого же типа или их аналогами.
Возможен выход из строя трансформатора, и это явление довольно редкое. Необходимо прозвонить обмотки на короткозамкнутость и утечки тока на корпус.
Таким образом, устранить неполадки в распространенных сварочных инверторах достаточно просто. Принцип работы каждой из моделей одинаков, и они отличаются только деталями и конструктивным исполнением. При ремонте очень важно соблюдать правила техники безопасности при ремонте радиоаппаратуры. Первоначальным этапом ремонта сварочного инвертора (это правило применимо к любой аппаратуре) является проведение визуального осмотра всех элементов на предмет обрыва контактов, подгорания и вздутия элементов, а также плохой контакт (перед началом ремонта все контакты нужно хорошо зачистить).
Среди многообразия моделей известной торговой марки аппарат Ресанта САИ-220 считается одним из самых популярных. По техническим характеристикам и функциональности инвертор данной модели можно отнести к устройствам как бытового, так и промышленного типа, он занимает между ними промежуточное положение.
Сварочный инвертор Ресанта САИ-220А и удобный кейс для хранения и транспортировки
Именно благодаря таким характеристикам одинаково успешно этот инвертор может использоваться как профессионалами своего дела для выполнения сварки повышенной сложности, так и начинающими сварщиками, делающими первые шаги в своей профессии.
Область применения и технические характеристики
Сварочный инвертор Ресанта САИ-220 – это аппарат, работающий от однофазной электрической сети с напряжением 220 В. На выходе устройства формируется постоянный ток, который используют для выполнения при помощи плавящихся . Если необходимо сварить детали небольшой толщины, то такой аппарат можно подключить даже к обычной бытовой розетке (конечно, при условии, что в электрощитке установлены автоматы, которые в состоянии выдержать силу потребляемого устройством тока).
Используя этот инвертор, можно не только эффективно выполнять сварку деталей из углеродистых сталей, но также работать с нержавейкой и с другими легированными сталями.
Хотя все инверторы торговой марки «Ресанта» производятся в Китае, схемы, конструкция и дизайн этих аппаратов были разработаны в Латвии. Здесь же было придумано и название торговой марки, которое сегодня хорошо известно сварщикам многих стран мира. Среди технических характеристик рассматриваемого сварочного аппарата необходимо выделить следующие:
- диапазон регулирования сварочного тока – 10–220 А;
- величина питающего напряжения – 220 В (допустимые отклонения питающего напряжения могут составлять 10% в плюсовую сторону (242 В), 30% – в минусовую (154 В));
- сила тока, потребляемого аппаратом при пиковой нагрузке, – 30 А;
- величина напряжения холостого хода – 80 В;
- величина номинального рабочего напряжения – 28 В;
- продолжительность включения (ПВ) при работе на максимальном сварочном токе (220 А) – 70%, на сварочном токе 10–140 А – 100%;
- диаметры используемых электродов – 1,6–5 мм;
- класс защиты – IP 21;
- масса инвертора – 4,9 кг.
Перечисленные характеристики объясняют большое количество положительных отзывов об этом инверторе.
На рынке, кроме инвертора указанной модели, представлена его модификация – Ресанта САИ-220 ПН. Отличие инвертора Ресанта САИ-220 ПН от базовой модели состоит в том, что он позволяет эффективно выполнять сварку даже при еще более пониженном напряжении – 140 В. Кроме того, в конструкции Ресанта САИ-220 ПН имеется цифровой индикатор сварочного тока, что делает работу на нем более удобной. Естественно, стоимость сварочного аппарата Реасанта САИ-220 ПН несколько выше, чем цена базового инвертора.
Стоит подробнее остановиться на таком примечательном параметре рассматриваемого аппарата, как период включения (ПВ), или период непрерывной работы (ПН — продолжительность нагрузки). Как уже говорилось выше, у рассматриваемого инвертора он составляет 70% при работе на максимальном сварочном токе и 100% – на токе в диапазоне 10–140 А. Это означает, что, если вы соберетесь выполнять сварку на максимальном токе, то за период, равный 10 минутам, необходимо будет сделать перерыв на 3 минуты, а остальные 7 можно будет спокойно работать.
Такой перерыв необходим для того, чтобы электронная схема устройства, элементы которой интенсивно нагреваются в процессе сварки, остыла. В противном случае аппарат может автоматически отключиться, если сработает тепловая защита, либо просто перегореть. Если использовать ток, сила которого находится в интервале 10–140 А, то перерыв в работе оборудования можно не делать.
Схемы инвертора Ресанта САИ-220
Ниже представлены электрические схемы аппарата САИ-220. Для удобства изучения лучше скачать изображения на свой компьютер, чтобы спокойно увеличить их до нужного размера, так как размеры некоторых схем будут слишком велики для небольших мониторов.
Электрическая схема №1 (нажмите для увеличения)
Схема №2
Схема №3
Схема №4
Распространенные неисправности САИ-220
В таблице ниже рассмотрены наиболее часто встречающиеся неисправности инверторного сварочника модели САИ-220 от Ресанта.
Преимущества использования инвертора данной модели
Как и во многих моделях современных инверторных устройств, в данном сварочном аппарате предусмотрен ряд опций, обеспечивающих высокое качество выполнения сварных соединений. Благодаря таким опциям также решается очень важная задача – минимизируется влияние квалификации сварщика на качество формируемого соединения.
К таким опциям, которые хорошо знакомы многим сварщикам, относятся:
- автоматическое отключение устройства в том случае, если происходит перегрев элементов принципиальной схемы (такая опция возможна благодаря наличию специального термодатчика);
- «Горячий старт» – опция, которая обеспечивает быстрое зажигание сварочной дуги за счет автоматической подачи на нее тока повышенной силы;
- «Антизалипание» – функция, предусматривающая автоматическое отключение сварочного тока в тот момент, когда кончик электрода приваривается к поверхности деталей;
- «Форсаж дуги» – опция, которая обеспечивает автоматическое увеличение силы сварочного тока в момент сокращения длины дуги и дает возможность предотвратить залипание электрода.
В рассматриваемом сварочном инверторе предусмотрена усиленная защита элементов принципиальной схемы от перегрева. Такую защиту обеспечивают несколько особенностей конструкции:
- наличие сразу двух вентиляторов, улучшающих процесс охлаждения устройства;
- высокая устойчивость электронных схем к перегреву;
- использование термодатчика, автоматически отключающего оборудование в момент перегрева.
Перечисленные опции одинаково полезны как начинающим, так и опытным сварщикам, так как позволяют избежать многих неисправностей инвертора, связанных с перегревом электронной начинки, а также значительно расширяют функциональность и область использования аппарата.
К бесспорным преимуществам инвертора данной модели также стоит отнести следующие.
- Исключительная мобильность инвертора обеспечивается не только его легким весом, но и наличием удобного наплечного ремня, благодаря которому устройство можно переносить в любое место, где необходимо проводить сварку.
- Корпус и другие элементы инвертора отличаются повышенной устойчивостью к механическим повреждениям, которые могут быть вызваны ударами, падением или опрокидыванием оборудования.
- Сварочный аппарат данной модели отличается исключительной компактностью (130х310х190 мм) и мобильностью.
- При желании можно заказать комплектацию инвертора, предполагающую наличие специального чемоданчика с ручкой, в котором удобно хранить и перевозить не только сам аппарат, но и все необходимые кабели.
- Конструкция инвертора допускает возможность его эффективной эксплуатации даже при достаточно низкой температуре окружающего воздуха (до –20). Однако при выполнении сварки в условиях низких температур следует строго следить за режимами нагревания и остывания оборудования.
Универсальность инвертора Ресанта модели 202, обеспечиваемая особенностями его конструкции, также является большим плюсом. Например, этот инвертор можно использовать для соединения деталей из различных сортов стали, в том числе и нержавейки.
Недостатки инвертора Ресанта модели 220
Многие специалисты и организации, занимающиеся продажами сварочного оборудования, если судить по отзывам, сетуют на то, что среди инверторов рассматриваемой модели отмечается достаточно большой процент брака. Так, есть данные, согласно которым из 10 сварочных аппаратов Ресанта модели 202, 1–2 не дорабатывают до конца гарантийного срока и выходят из строя.
Если вы столкнулись с такой неисправностью, как перегрев инвертора, то устранить ее можно самостоятельно или при помощи специалистов сервисных служб. Очень часто перегрев связан с плохими контактами между элементами электронной схемы и устранить эту проблему можно, выполнив их ревизию. Намного сложнее ситуация, когда из строя выходят электронные компоненты инвертора. В отдельных случаях замена таких компонентов по своей стоимости может быть сопоставима с ценой нового аппарата.
Большим недостатком инверторов данной модели является то, что реальные значения сварочного тока, который они формируют, могут расходиться с паспортными данными на 15–20%. В большинстве случаев это не снижает эффективности использования сварочного оборудования, но тем не менее ухудшает его функциональные возможности.
Не слишком эффективен модели 202 при работе с деталями, толщина которых превышает 10 мм. В таких случаях (даже с использованием электродов диаметром 5 мм) возможно только поверхностное расплавление металла, а эффективного прогрева соединяемых деталей на всю их толщину не происходит.
В целом отзывы об инверторе данной модели и мнения опытных специалистов свидетельствуют о том, что такой аппарат удобен и надежен в работе, позволяет получать качественные и аккуратные сварные соединения.
Простота управления и обслуживания аппарата позволяет легко обучиться работе на нем, для чего можно использовать даже специальные видео. Конечно, просмотр видео лучше подкрепить теоретическими знаниями, которые помогут досконально изучить характеристики и возможности оборудования.
