Купольные бетонные дома. Купольные дома технология строительства

Строить купольные дома из бетона - бинишеллы (Binishels) всего за пару часов придумал в 1960 году итальянский архитектор Данте Бини (Dante Bini). Технология напоминает папье-маше: сначала на кольцевой фундамент крепится пневмоформа — это плотная, прочная, но гибкая мембрана с арматурным каркасом на пружинах. Затем конструкцию надувают как шарик, а сверху заливают бетоном. Строительство стандартного бинишелла занимает всего час. С более сложной конструкцией можно повозиться до трёх часов. Воздух в купол может подаваться ещё до трёх дней — это необходимо для поддержания нужной высоты.

Когда бетон полностью застынет и наберёт прочность, форму сдувают, а плёнку снимают — её можно будет использовать снова. Получается прочный бетонный купол. По такому же принципу несколько куполов рядом можно соединять - так получаются футуристичные жилые комплексы. С 1960 года построили 1600 домов в 23 странах мира. Лишь два дома пришлось снести, но обоих случаях проблемы были из-за неправильно выбранного место постройки — грунт вызвал смещение фундамента, купол сдвинулся и в нём образовались трещины.

Сын Данте Бини, архитектор Николо Бини (Nicolo Bini) усовершенствовал технологию и предложил три современные системы строительства. Первая — система гибкого строительства для гостиниц. Она позволяет строить курортные домики, объединённые друг с другом. Вторая — система «зелёного» строительства, когда на крыше бинишеллов высаживают растения. Третья — недорогое малогабаритное жильё и быстровозводимые дома для помощи людям, пострадавшим от стихийных бедствий. Архитектор утверждает, что таким образом можно строить школы, офисы, жилые дома и даже аэропорты. Купольная форма дома не добавляет сложностей в отделке: окна, двери, проводка здесь стандартные. Для внутренней отделки можно использовать краску, стеновые панели, жидкие обои, даже дерево.

Одни из самых известных и самых первых бинишеллов — домики на пляже Тринити, в Квинсленде, Австралия. Так называемые «касабланские купола» (они, действительно, напоминают марокканскую архитектуру) входят в десятку самых необычных мест для аренды в Австралии через Airbnb.

В России в 80-х годах в качестве экспериментального строительства уже использовали пневматическую опалубку. В Ленинградском высшем военном инженерно-строительном училище им. А.Н. Комаровского разработали технологию возведения тонкостенных железобетонных куполов. Подобные постройки не были предназначены для жизни. Их должны были использовать как склады, либо как временное жильё для рабочих. Так, под Москвой был построен железобетонный купол с кольцевым фундаментом. Высота купола — 16м, диаметр — 32м, толщина купола составила 6 см. Пневмооболочку использовали из обрезиненного капронового материала. В качестве арматуры использовалась проволока 5,5мм. Опыт оказался успешным, но стоимость производства мягкой оболочки оказалась слишком высока и технология не получила своего развития в нашей стране.

Точную технологию создания пневмоформы для бинишеллов создатель не раскрывает. Известно, что в среднем строительство бинишелла обходится в 3500 долларов, а можно использовать повторно до 50 раз. Структурная прочность бинишеллов зависит от четырёх факторов: давление воздуха, расположение арматурной стали, вес и распределение бетона, а также температуры воздуха во время отверждения бетона.

Для того чтобы бетон набрал прочность, температура воздуха должна быть не ниже +5. Благодаря распыляемым утеплителям, бинишеллы можно строить и в регионах с суровым климатом. В качестве внутренних утеплителей для таких домов можно использовать минеральную вату, пенополистирол, пенополиуретан. Минус бинишеллов в том, что к ним нет возможности подключить центральное отопление, но можно использовать воздушное. Также бинишеллам не страшны снегопады и сильные ветры — один из старейших домов уже 50 лет стоит на Сицилии, недалеко от вулкана Этна.

Недавно Николо Бини представил систему многоэтажного строительства бинишеллов, а также проект строительства плавающих бинишеллов. Для строительства бинишеллов необходимо получить лицензию компании Binishells и согласовать детали проекта. Своим партнёрам компания Binishells помогает в любых вопросах, связанных со строительством и использованием зданий.

Дома из лёгких бетонов

От 10 000 - 15 000 рублей за кв.м. тёплого контура

Любых размеров и форм

Вложения опрпделяются по Проекту

Из леких бетонов весь прошлый век строили баржи, дебаркадеры, суда. Служили они долго верой и правдой. Сеодня старая добрая надводная технология постепенно осваивает сушу "по максимуму". И что немалоинтересно, по скромной себетоимости, реализуя совершенно фанастические композиционные цветовые и изобразитеьные идеи...

Посмотрите сами. Всё гениальное просто. Вы ничем не ограничены в выборе цветов и форм.

"Вяжем" на фундамент конструкцию из арматуры и сеток, напыляем бетон из пневмоковша с учётом утепления (для утепления применять можно не только "химический" пенополистирол, но и материалы из земли - утеплители из базальта и стеколовлокна), монтируетм коммуникации с учётом сохранения тепла, отделываем, реализуем декоры разной степеньи сложности (по желанию), и дом готов.

Удобство лёгких цементов заключается в том, что работы по декору можно проводить уже после заселения в дом в полной готовности. Если Вы хотите избежать хлопот с декором - используйте вертикальное озеленение (в нашем случае его более уместно назвать "сферическим"). Также Вы не ограничены в создании рукотворных камней и скал на вашем участке, на которых живописно растут сосны или красиво цветущие весной сливы, вишни и другиеизумительные деревья.

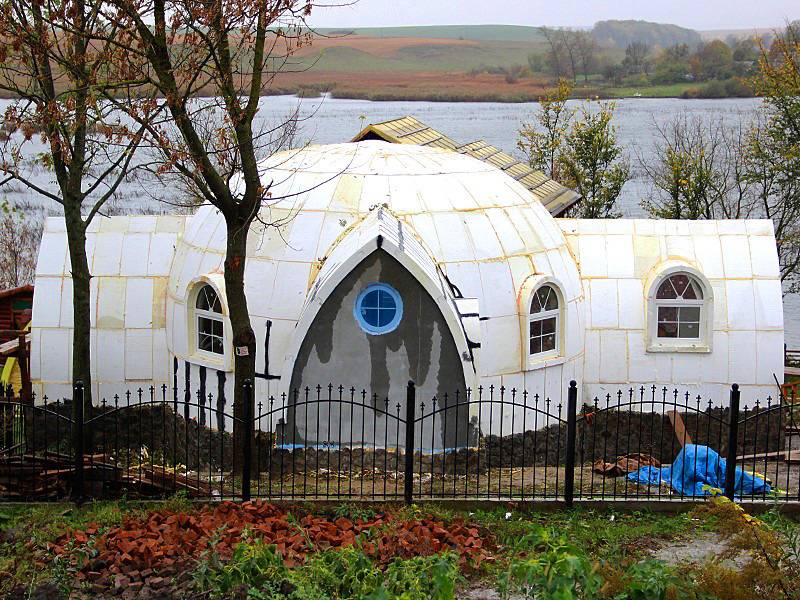

Как Вы видите, выполнить любую причудливую органическую форму для Вашего дома совсем просто.

И совершенно проще простого - изготовить классический купольный дом-сферу.

Внимание!

Выпускаются современные сетки и арматура на ряду с метллическими - композитные. Знакомьтесь!

Полимерные композитные сетки имеют множество преимуществ по сравнению с металлическими http://yazk.ru/

Полное отсутствие коррозии,

Меньшая толщина,

Низкая теплопроводность - 0,46 Вт/м2, примерно в 100 раз меньше металла, металл - 40-60 Вт/м2

Одинаковый с бетоном и ЦПС модуль температурного расширения,

Является диэлектриком,

Не токсична,

Прогнозируемая долговечность не менее 80 лет,

Стоимость при равнопрочной замене дешевле металлический до 1,5 раз.

Примеры показаны на фотографиях. По желанию - строим из копозитных сетоки и арматуры. Это хорошо для нашего, в разной тсепени в зависимости от мета проживания, но в общем сурового климата. Бетон прост в обработоке. Для воплощения всех самых невероятных и "роскошных" идей по отделке и декору достаточно шлифовальных машин и стойких недорогих красок для стен и пола (акриловых или водоэмульсинноых). Точно так же лёгкий бетон позволяет изумительно декорировать участки вокург дома, добавляя удобные и красивые элементы - садовые стукльптуры, дорожки, накопитли и резервуары для воды, садовые водёмы, места для костра и мноое другое. Кроме всего прочего, бетон удобен для имитации дерева, природных камней и многих других материалов.

Напомним, что дома из легких бетонов отличаются наиболее высокой прочностьию и сейсмостойкостью до 9 баллов.

Кликните чтобы увеличить

3D ПАНЕЛИ ИЗ ФЕРРОЦЕМЕНТА СВОИМИ РУКАМИ

Посмотрите пример инструкции для самостоятельного строительства дома "обычной" прямоугольной формы с утпелением из пенополистирола.

Устройство 3D панели и строительство из них дома своими руками. Характеристики и работа с материалом.

Быстровозводимые энергосберегающие дома, которым не страшны трещины и деформации, строят из армированных панелей - сеток, заполненных пенополистиролом. При монтаже панели «упаковывают» в своеобразную оболочку из бетона. Так стены и перекрытия объединяются в монолитную конструкцию с утеплителем внутри, легкую, но удивительно прочную.

Панель, названная специалистами 3D, состоит из объемного проволочного каркаса и легкого сердечника из вспененного пенополистирола.

Прочность такой конструкции дополнительно придают поперечные диагональные стержни приваренные к сетке из арматуры со всех сторон.

Стандартная панель размерами 3 на 1.2 метра весит в среднем не более 20 килограмм.

Вес стандартной панели (3 х 1,2 м) - всего 20 кг.

После монтажа панели с обеих ее сторон особым методом торкретирования наносится бетон слоем не менее 5 см. Итоговая толщина составляет примерно 25 см. При такой толщине панели обеспечивается звуко и теплоизоляция равная кирпичной стене толщиной в 1,5 м (!).

Плюсы и преимущества технологии торкретирования и строительства из 3Д панелей

Внутреннее устройство 3D панелей

Пенополистирол выбран в качестве сердечника не случайно. Это экологически чистый и долговечный материал, обеспечивающий не только высокую звукозащиту и теплоизоляцию, но и отличную устойчивость к возгоранию, а значит и пожаробезопасность. Он обладает хорошим соотношением «цена-качество» и совсем равнодушен к влаге. Легчайшая пенополистирольная «начинка» панели состоит из воздуха почти на все сто (точнее на 98 процентов) что и предполагает ее основные свойства.

Для устройства несъемных элементов опалубки перекрытий и стенок берут специальный вспененный полистирол плотностью от 15 до 25 кг/куб. м и толщиной для наружных стен от 1 2 см, для внутренних не менее 5 сантиметров.

Заключенные в бетонную оболочку армированные плиты превращаются в надежную монолитную конструкцию.

Устройство 3D панели

Торкретбетон 55-60 миллиметров,как правило классом не ниже B20
Арматурная сетка из проволоки d=3 миллиметра, размер ячейки 5 х 5 сантиметров
Вспененный пенополистирол
Диагональ из оцинкованной или нержавеющей проволоки d=4 мм

Как бетонируются панели

Бетонирование панелей производится методом торкретирования: смесь из цемента, песка и подводится по шлангу и с высокой скоростью под давлением набрызгивается на поверхность стены. За счет бомбардировки нанесенная смесь уплотняется.

За один проход методом торкретирования можно получить слой толщиной 12-15 миллиметров.

Что такое торкретирование

Торкретирование (от латинского «tor» - штукатурка и латинского же «cret» - уплотнение, уплотненный) - вид строительства, в ходе которого строительная бетонная смесь наносится слоями прямо на стену. Торкретирование осуществляется специальным оборудованием: хоппер-распылителем (бункер-пистолетом) или торкрет-установкой.

Физико-механические свойства торкретбетона отличаются от свойств обычного раствора выше плотность (около 2400 кг/ куб. м), механическая прочность (40-70 МПа), водонепроницаемость и морозостойкость (не менее Мрз 300). Высокая адгезия торкретбетона позволяет производить его укладку, используя даже одностороннюю опалубку.

2 способа нанесения бетона при торкретировании

В зависимости от выбранного оборудования бетон наносят на стены одним из двух способов. При сухом торкретировании по шлангу подается сухая смесь, в основании сопла она соединяется с водой и под давлением выбрасывается на обрабатываемую поверхность. Вам не требуется предварительное замешивание раствора, да и за один проход можно нанести более толстый слой бетона. Покрытие получается грубым и требует обязательной отделки, но зато обладает высокой прочностью и надежно закрепляется на любом основании.

Несмотря на название, «мокрый» способ торкретирования, при котором по шлангу подается уже готовая бетонная смесь, намного чище: пыли и грязи на стройплощадке будет меньше. Состав бетона более однородный, а покрытие стены выглядит аккуратнее, чем при сухом торкретировании. Кроме того, приготовленный для торкретирования бетон, можно затем использовать для других работ и наносить своими руками, вручную там, где он понадобится.

Несъемная опалубка из 3D панелей

Технология строительства домов с использованием армированных панелей, для создания несъёмной опалубкипозволяет возводить дома за короткие сроки.

Торкретированная конструкция надежнее обычных конструкций из железобетона. 3D панели относятся к категории невоспламеняющихся и не требуют дополнительной защиты, а вкладыш из пенополистирола от плавления надежно защищен с двух сторон бетоном. Малый вес панелей позволяет строить теплые и уютные дома даже на подвижных грунтах (песчаных и болотистых почвах), в сейсмоопасных зонах, а также надстраивать этажи на готовых зданиях без усиления фундамента.

Монтаж своими руками панелей 1го этажа дома займет 3-4 дня в зависимости от объема работ и количества тех самых «рук».

Внутренние коммуникации

Монтаж внутренних инженерных сетей в домах из «3д панелей» делается гораздо удобнее а значит занимает и меньше времени, чем в любых других домах построенных с применением других технологий.

Каналы для ввода всех инженерных коммуникаций прокладываются сразу же после завершения монтажа панелей между сеткой и пенополистирольными плитами.

Все каналы для ввода всех инженерных коммуникаций прокладываются сразу же после завершения монтажа панелей между сеткой и пенополистирольными плитами: внутри плит легко выжигают их с помощью строительного фена. Прокладка отверстий под коммуникации проводится после монтажа панелей, но обязательно ДО торкретирования.

Зато тот же пенополистирол продлевает жизнь дому, ведь он стоек к гниению и перепадам температур. Кстати, из легких панелей можно не только возводить несущие стены, но и цоколь, крышу, перекрытия. Межкомнатные перегородки из 3D панелей обладают отличной звукоизоляцией, на них можно навешивать полки и зеркала без усиления конструкции.

Дом из 3Д панелей своими руками - ход строительства (фото)

1. Сначала заливают фундамент: плитный или ленточный, монолитный. Размечают положение арматурных стержней (это выпуски из фундамента диаметром около десяти миллиметров) и делают их монтаж изнутри несущих стен с шагом. Делают это, разумеется пока бетон не застыл. Арматурные стержни служат для удобства монтажа стеновых панелей и предотвращают их смещение.

2. После окончания первого этапа панели подрезают до нужных размеров: вначале подрезают сетку из арматуры, потом подрезают сам пенопласт расположенный внутри.

3. Монтаж начинается от угла здания. Панель крепится на арматурные стержни, которые установлены по всему периметру фундамента, с помощью мягкой проволоки. Для обеспечения жесткости стыки панелей перекрывают соединительными сетками, используя вязальную проволоку и пневмопистолет.

4. Панели фиксируют временными опорами для устойчивости.

5. Прорезают оконные и дверные проемы. Углы закрепляют при помощи сетки под углом в 45 градусов, а периметр дополнительно усиляют при помощи арматуры с обеих сторон.

6. По завершении монтажа стен первого этажа возводят монолитное железобетонное перекрытие из тех же панелей. Опорные плиты армируют хомутами с d=8 мм и с шагом 20-25 см. Горизонтальность перекрытия обеспечивают временные распорки, они же предотвращают смещение конструкций при набрызге торкретбетона. После затвердевания бетона распорки убирают.

7. Перед заливкой стен еще раз проверяют точность параметров конструкции, прокладывают коммуникации. Затем на поверхности наносят торкретбетон.

8. Наружная и внутренняя отделка стен может быть любой. Массивное отделочное покрытие на стены лучше наносить сразу после торкретирования, оно будет надежно закреплено на фасаде дома.

Важно: Конструкциям из армированных панелей нужен заземленный контур!

Примечание: заземление не потребуется если Вы используете композитные армирующие материалы.

ПРИРОДНЫЕ МАТЕРИАЛЫ ДЛЯ УТЕПЛЕНИЯ И ДЕКОРА

Если мы любим природные материалы натурального происхождения, мы применим их для утепления дома. К ним относятся: соломабетон, опилкобетон, саман, костробетон, а также лёгкие бетоны - пенобетон, газобетон, газосиликатные блоки, пенофибробетон, каменная вата и т.д. Прочность дому мы придадим армобетонной кострукцией, толщина которой можеть быть небольшой при высоких показателях прочности, устройчивости к реагентам и долговечности качестве бетонной смеси. Это сокращает затраты на бетонный раствор, но прочность, долговечность эстетические качества дома повышает. Также армобетонные коснтрукции при их дешевизне и простоте исполнения позволяют создавать любые виды садовой скульптуры на участке, моделировать неограниченное число видо отделок и создавать самые разнообразные малые архитектурные формы для атмосферы комфорта, удобства и красоты вокруг дома

ПРИНЦИПИАЛЬНАЯ СХЕМА ВЯЗКИ АРМАТУРЫ И СЕТОК

За последние годы купольные дома в нашей стране из разряда экзотики перешли в категорию необычных строений. Их владельцы уже воспринимаются не как застройщики, просто решившие выделиться на фоне типовых коттеджей, а как люди, сделавшие осознанный выбор подобной конструкции.

Но массовому распространению купольных домов, как обычно, мешают стереотипы и недостаток практической информации по конструктиву подобных сооружений. Поэтому в этой статье мы расскажем:

Чем отличается стратодезический купольный дом от геодезического.
Как самостоятельно построить купольный дом.
Как построить купольный дом без использования коннекторов.
Во сколько обходится строительство купольного дома.

Отличие стратодезического купольного дома от геодезического

Как показывает практика, люди, впервые увидевшие или узнавшие про купольные дома, чаще всего делятся на две категории. Это - те, кто безоговорочно принимает такую форму дома и, отметим, образ жизни, и те, кто считает подобные сооружения причудой или, как вариант, - домом не под ПМЖ, а летней дачей «не как у всех».

Не будем вдаваться в подробности обсуждения достоинств и недостатков купольных домов (а они, как и у любой строительной технологии, есть) и сконцентрируемся на практике. Итак, есть застройщик, желающий построить купольный дом. С чего начать? Отличный пример грамотного и обстоятельного подхода - история пользователя портала с ником Rustad .

Rustad Пользователь FORUMHOUSE

Я решил построить купольный дом относительно небольшой площади, около 100 кв. м, под Санкт-Петербургом. Участок идёт под наклоном. Дом преимущественно будет использоваться летом с нечастыми заездами зимой. Возводить буду геодезический купольный дом по бесконнекторной технологии. Подобное сооружение является точной математической моделью. Строить его без расчёта и проекта нельзя, т.к. погрешность при сборке каркаса и при изготовлении деталей не должна превышать 1 мм. Если не соблюсти это правило, то при накоплении косяков каркас «уйдёт».

Прежде чем мы расскажем о нюансах проектирования и строительства дома, представленного на фото ниже, ответим на вопрос, который одним из первых возникает перед любым человеком, задумавшим возвести купольный дом.

Чем отличается стратодезический купольный дом от геодезического? Не вдаваясь в детальное описание технологии, скажем, что ключевое отличие заключается в способе возведения каркаса.

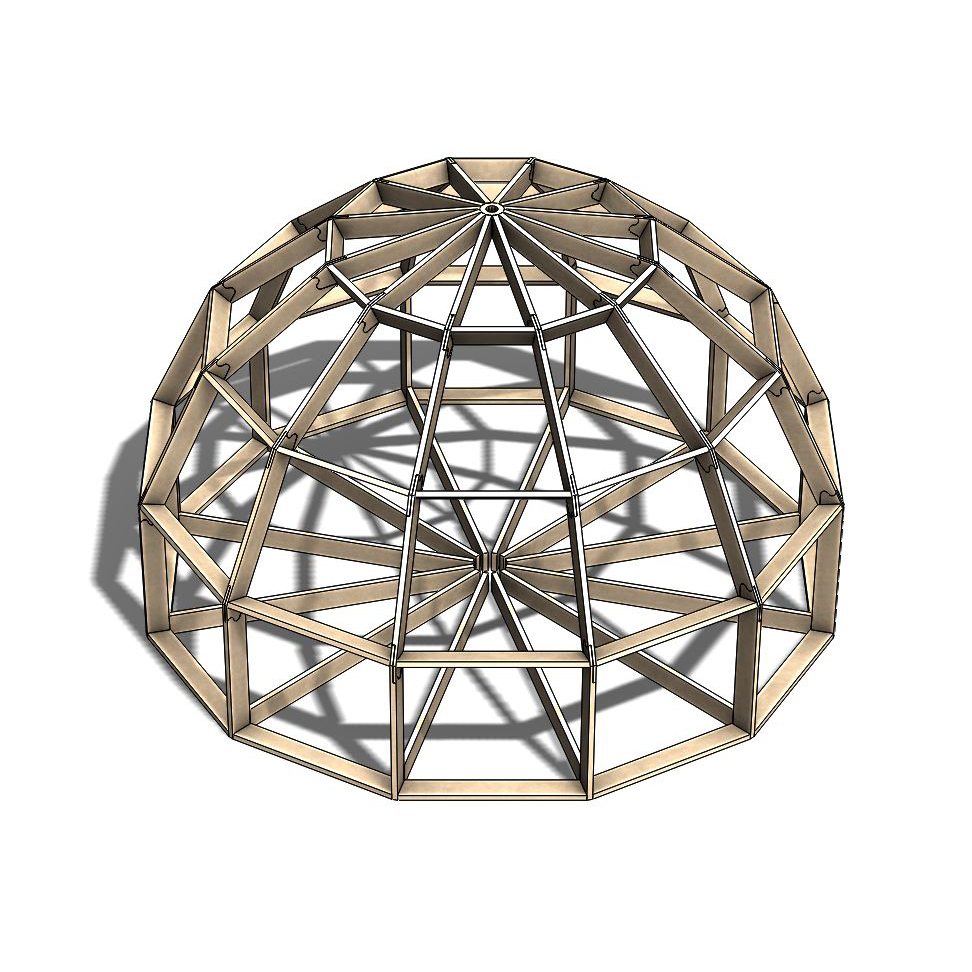

Стратодезический купол возводится из стоек, например, изготовленных из гнутоклееных деревянных балок, а этапы его сборки во многом напоминают обычную технологию каркасостроения.

Особенность этой технологии - устойчивость к вертикальным нагрузкам и возможность использования при строительстве стандартных окон и дверей.

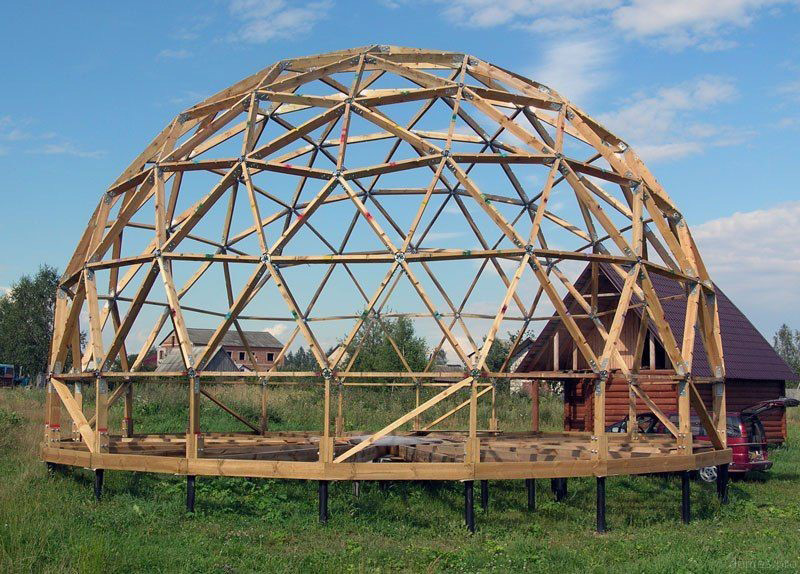

Геодезический купол возводится несколько иначе. Сначала изготавливаются отдельные секции, например, в виде треугольников, которые затем, шаг за шагом, соединяются друг с другом.

При сборке рёбер (секций) геодезического купола может применяться технология коннекторного соединения (например, при помощи металлического коннектора).

Или (менее распространённая в России) бесконнекторная технология.

Rustad остановился на последнем варианте и, как мы уже говорили выше, начал с разработки проекта.

Rustad

Строить купольный дом без проекта или что-то нацарапав карандашом на листке бумаги - занятие бесперспективное. На опыте знакомых могу сказать, что это всегда приводит только к одному - переделкам и бесконечной перестройке того, что получилось. Также не панацея - отдать проект на откуп дизайнеру.

Дизайнер может красиво нарисовать, но с точки зрения практики то, что он создал, зачастую просто невозможно воплотить в жизнь. Проектировать дом должен человек с профильным образованием, но даже инженер-проектировщик может не учесть положение строения на участке относительно сторон света, розу ветров, размеры отделочных материалов. Поэтому Rustad, имея в распоряжении два свободных месяца, засел за проектирование купольного дома, и вот что в итоге у него получилось.

Отметим, что проект за это время несколько раз видоизменялся с учетом рекомендаций опытных строителей, доступности материалов, особенностей расстановки мебели и внесением пожеланий от домочадцев.

Этапы возведения геодезического купольного дома

Закончив этап проектирования купольного дома, Rustad перешёл к его возведению. Сразу приведём несколько рекомендаций пользователя, касающихся организации строительства.

Rustad

Дом я хотел возвести в кратчайшие сроки, поэтому привлёк помощников - одного человека, хорошо разбирающегося в особенностях каркасного строительства и подсобника. Скажу сразу, да, это - лишние расходы, но если бы я строил дом в одиночку, у меня бы на это ушло 3 летних сезона. При этом добиться качественной работы, скорее всего, не удалось бы. Т.к. чисто физически, невозможно одному удержать на весу узлы (рёбра каркаса) и при этом скреплять их друг с другом. При сборке всё время приходится что-то стягивать или отгибать. Вторая и третья пара рук жизненно необходимы. Иначе - накопление ошибок от ряда к ряду и, как следствие, «косяк» с верхним контуром.

По словам пользователя, он руководил строительством, а его личный - физический вклад, составляет около 30%. Пригодился и опыт мастера (чтобы избежать ошибок) каркасостроителя. Также значительно увеличилась скорость сборки контура, т.к. 2 человека делают работу в 4 раза быстрее, чем 1, а 3 человека «проворачивают» тот же объём работ быстрее уже в 8 раз.

Поэтому вся стройка разбивается на ряд последовательных этапов, каждый из которых требует тщательного контроля.

1. Возведение фундамента под купольный дом.

Участок находится на склоне. Угол наклона около 12 градусов. В качестве фундамента Rustad выбрал свайно-винтовой. Свайное поле состоит из 24 свай размером:

диаметр сваи – 108 мм;
длина сваи – 2.5 м.

Сваи закрутили за 2 дня, провозившись до ночи. Пользователь отмечает, что, доверившись бригадиру рабочих, он сам не разметил свайное поле.

В итоге: несколько свай оказались не там, где находятся узлы дома. Для исправления ошибки пришлось наваривать «16-й» швеллер.

2. Изготовление каркаса: рёбер, стоек и стропил.

Для каркаса закупили зимний лес и заранее нарезали все заготовки в размер на торцовочной пиле, в соответствии с проектом.

На это у пользователя ушло 4 выходных дня.

3. Сборка купольного дома.

Строительство дома началось в апреле. Погода стояла, мягко говоря, «не лётная»: то дождь, то снег, то ветер.

Возведение купольного дома началось с монтажа райзера (цилиндрического основания).

Райзер набирали из треугольников, чтобы дом выглядел, как единое целое.

На этом этапе возник вопрос, как сделать вынос под террасу. Крутить сваи под каждую лагу пользователь не хотел - получилось бы одно сплошное свайное поле. Это экономически невыгодно, а кроме этого, терраса смотрелась бы некрасиво.

Rustad решил изготовить террасу в виде «балкона» - вылета, являющегося продолжением пола первого этажа. Осталось подобрать материал, который выдержит такую нагрузку.

Rustad

Когда я занялся этим вопросом и обратился на фирмы, то мне рекомендовали сделать вынос из двутавровых клееных деревянных балок. Сравнив эти балки (стенка из ОСП толщиной 18 мм) с LVL брусом, сечением 51х300 мм, я не увидел особой экономической выгоды в приобретении двутавра, а сомневаться в прочности и несущей способности LVL бруса не приходится. Его и поставил.

Смонтировав лаги, на них настелили временный пол из досок, т.к. погодные условия не позволяли сделать нормальный.

На сборку купола (в снег, сильный ветер и ливень) ушло 2 дня.

Важный нюанс: чтобы скрепить между собой рёбра и балки, пользователь использовал конструкционные саморезы 6х140 мм.

В отличие от обычных саморезов (особенно т.н. калёных «чёрных», которые не выдерживают динамических нагрузок и ломаются), конструкционный саморез можно согнуть в дугу, и он не лопнет. Специальная насечка прорезает, а не раздвигает волокна древесины, поэтому саморез можно ввернуть в сучок или в край доски, и она не треснет.

Также саморез прочнее обычных, а головка «звездочка» не позволяет бите сорваться и срезать грани, что упрощает завинчивание.

На сборку одного узла из шести рёбер требуется 12 шт. саморезов.

Инженерные коммуникации – трубы водопровода, электрические кабели провели в полу.

Ящик с электроавтоматикой также собрали в соответствии с проектом в домашней обстановке и разместили в «цоколе».

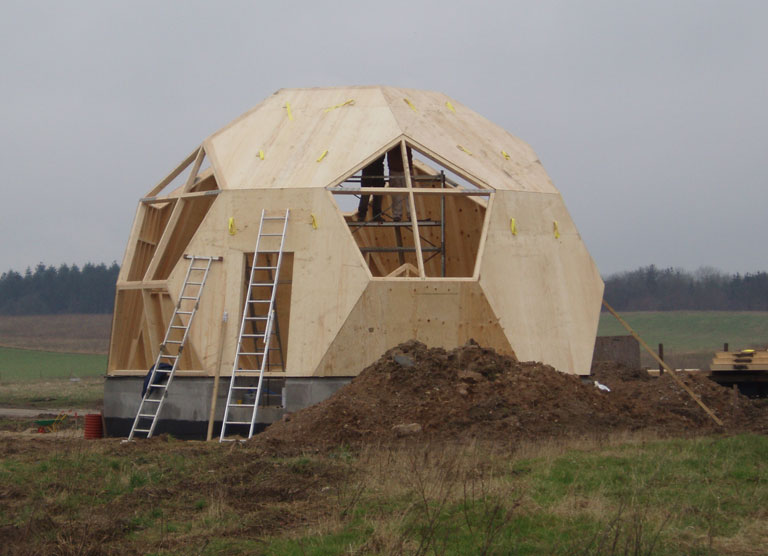

Следующий этап – обшивка собранного купола влаго- и ветрозащитной мембраной, с обязательной проклейкой нахлестов специальным скотчем. Набивка обрешётки под вентиляционный зазор. Монтаж ОСП (основы под гибкую черепицу).

«Пирог» купола практически повторяет «пирог» крыши под монтаж мягкой кровли.

Важный нюанс: обшивка купола делалась из выкроек (треугольников) из листов OSB-3, толщиной 18 мм, размерами 1220х2440 мм.

Обшивка прибивалась ершёнными гвоздями 6х60 мм.

Rustad

Такой гвоздь очень хорошо держит. Вырвать можно только с «мясом», а забивается он быстрее, чем крутить саморезы.

Сделав внешний контур, строители приступили к утеплению пола. В пол задули эковату слоем в 30 см, использовав для этого самодельную установку на базе садового пылесоса и пластиковой бочки.

После утепления пол застелили листами влагостойкого ГСП (гипсо-стружечными плитами) толщиной 12 мм, уложив их в 2 слоя.

Смонтировав основание, перешли к утеплению стен. Для этого использовали синтетический нетканый материал (утеплитель) толщиной 5 см, уложив его в 3 слоя.

Rustad

С этим видом утеплителя приятно работать. Он не колется, не боится влаги, легкий. Только резать ножом трудно, лучше использовать ножницы или специальный электрорезак для ковров. И добавлю: лучше не ставить на утеплитель тяжелые предметы, а также не складировать рулоны в высоту. Утеплитель может не восстановить форму после снятия нагрузки. Лучше действовать по такому алгоритму – привезли и сразу укладываем.

Утеплив стены, по каркасу натянули пароизоляцию и также зашили всё гипсо-стружечными плитами, но только толщиной в 10 мм.

На этом этапе дом уже приобрёл законченный вид. После возведения перегородок начался монтаж инженерных систем и отделочные процессы.

Сюда вошли следующие работы.

Купольные дома или купольное домостроение относится к категории достаточно новых направлений в архитектуре. Тем не менее, жилые конструкции в виде купола имеют многовековую историю и использовались разными народностями в России.

Купольные дома или купольное домостроение относится к категории достаточно новых направлений в архитектуре

Особая форма купольных строений позволяет смело отнести такие дома к категории настоящих произведений искусства. Кроме всего прочего, купольные строения практически по всем своим параметрам превосходят традиционные кубические здания. В такой конструкции предполагается полное отсутствие потолочной части и несущих опор, что позволяет сэкономить строительные материалы и не возводить массивное основание. Основа здания может быть представлена обычным ленточным или свайным фундаментом. Применяется купольное возведение на основе современного пневмокаркаса или несъемной опалубки.

Конструкция способствует идеально равномерному распределению нагрузки. При наличии механического воздействия на любой участок возведенного сооружения обеспечивается максимально эффективное распределение её по всему массиву. Такое необычное свойство является особенно ярко выраженным в строениях на основе триангулярного каркаса. Именно конструкционные особенности купольных или так называемых полусферических строений делают их оптимальным вариантом для установки в регионах со стабильно неустойчивыми почвенно-климатическими условиями.

Особенности купольных домов (видео)

Формы домов куполообразной формы

Полусферические постройки выполняются из бетона или кирпича, а также популярностью пользуется деревянный куполообразный легковозводимый дом. Строения отличаются не только материалом, но и формой исполнения.

Форма икосаэдра

Постройка представляет собой практически идеальный вариант по разделению пространства на несколько отдельных векторов. Все двенадцать вершин строения располагаются по три в четырёх параллельных плоскостях , формируя в каждой из них правильный по форме треугольник. Десять вершин расположены в двух параллельных плоскостях, где образуют пару правильных пятиугольников, а другие две являются противоположными друг другу и пролегают перпендикулярном направлении.

Полусферические постройки выполняются из бетона или кирпича

Минусы и плюсы купольных домов

Основные достоинства представлены:

повышенной устойчивостью к ветровым нагрузкам, что обусловлено аэродинамической формой строения;
повышенной сейсмической устойчивостью с очень равномерным распределением нагрузок на всю каркасную плоскость;
отсутствием необходимости возводить дорогостоящее фундаментное основание;
свободной планировкой, без наличия ограничений в виде колон и распорок;
внешней эстетикой и футуристическим внешним видом;
энергетической эффективностью и улучшенной естественной конвекционной вентиляцией, позволяющей сэкономить на отоплении или вентиляции;
оптимальными акустическими характеристиками и отсутствием проникновения в жилое пространство внешних шумов;
доступной стоимостью при самостоятельном возведении.

Все известные на сегодняшний день недостатки носят чаще всего психологический, а также информационный характер. Особенности интерьера в сочетании с круглыми стенами, и необычная планировка не всегда привычны для человека.

Варианты дизайна купольных домов внешняя часть домов

В зависимости от дизайнерских особенностей, купольные дома могут иметь несколько вариантов выполнения внешней части строения. Куполообразные строения могут быть представлены:

постройками выпуклого вида;
постройками поясного типа;
строениями с овальным куполом;
полигональными зданиями на основе многогранников;
полукруглыми конструкциями.

Полезная площадь полусферического строения примерно на одну треть меньше, чем здания прямоугольной формы.

Внутренняя планировка купольных домов

При планировке купольного строения необходимо учитывать несколько вполне существенных отличий от привычного интерьера. Необычная, оригинальная форма дома не накладывает на владельца какие-либо ограничения или же запреты. Благодаря необычной форме появляется возможность создания самых необычных и оригинальных интерьеров, привлекательных и удобных в плане эксплуатации. При разработке оформления следует придерживаться нескольких несложных рекомендаций:

предметы мебель и декоративные интерьерные элементы целесообразно заказывать в соответствии с индивидуальными размерами;
очень оригинально выглядят изготовленные на заказ картины с полукруглой формой, которые размещаются на стенах полусферического помещения;
при выборе обстановки кабинета может использоваться деревянная мебель с элементами, точно повторяющими форму и фактуру стен;
камин целесообразно разместить в центральной части комнаты, сделав такой отопительный прибор основным элементом композиции;
традиционную потолочную люстру лучше всего заменить значительным количеством точечных осветительных приборов.

Особого внимания потребует монтаж разнообразных инженерных сетей и коммуникаций, которые располагаются в зависимости от формы внутренних стен и основных характеристик используемых в отделке материалов.

При планировке купольного строения необходимо учитывать несколько вполне существенных отличий от привычного интерьера

Окна и двери домов куполообразной формы

Сама по себе конструкция купольных строений позволяет абсолютно без ущерба для показателей прочности осуществить замену половины элементов входными и оконными группами, а также отвести максимальное количество поверхности под процедуру остекления. В этом случае здание приобретает легкий и воздушный внешний вид.

Однако, чем большей является общая площадь остекления, тем выше вероятность тепловых потерь. Данный вопрос вполне решаем посредством установки пакетов, для изготовления которых используется специальное стекло, имеющее эффективное теплозащитное напыление или пленку. Также высокий результат может быть достигнут при замене двойного стеклопакета обычными оконными блоками с тройным типом остекления.

Остекление одноэтажного купольного дома выполняется стандартными деревянными или пластиковыми прямоугольными или треугольными окнами. Очень гармонично и экономично, а также оригинально смотрится сочетание в конструкции треугольных, пятиугольных или шестиугольных оконных блоков с двойным остеклением. Дверной проем предполагает, чаще всего, встраивание в купольную конструкцию специального тамбура.

Галерея: купольные дома (50 фото)

Материалы, применяемые для строительства купольных домов

Сферические дома полукруглой формы, как правило, представлены каркасным основанием из древесины или металлов. Самой распространенной разновидностью являются каркасы, выполняемые с использованием большого количества деталей, которые отличаются по длине. В процессе объединения такие элементы образуют сферу. Для возведения дома-сферы могут использоваться разные строительным материалы, представленные:

древесина;
пенобетонные блоки;
металлические элементы;
кирпич;
пенополистирольные плиты;
пенополасты;
бетоны;
глина.

Кирпичного типа купольные дома, а также сферические монолитные конструкции, построенные с применением пенобетона или древесины, практически ни в чем не уступают по своим основным характеристикам и показателям долговечности строениям, возведенным традиционным способом.

Презентация купольного дома (видео)

Основные этапы строительства купольного дома своими руками

Существует несколько способов выполнить купольную конструкцию дома-полусферы своими руками. Уникальное сооружение, сформированное в полушаровидной или конусовидной форме, благодаря своим конструкционным особенностям, не потребуют приобретения большого количества строительных и отделочных материалов. По внешнему виду такой дом выглядит современно и эстетично, а также естественно, как и сама природа. Строения такого типа вполне возможно возводить не только в южных районах, но и на севере.

При грамотном обустройстве такого дома тепловая эффективность способна превзойти даже самые смелые ожидания.

Составление проекта купольного дома

Самым главным условием, позволяющим возвести красивое, надежное и долговечное строение, является необходимость грамотно выполнить чертежи конструкции, а также максимально правильно осуществить расчет всех используемых строительных материалов. Проект купольного строения – обязателен , а без такой документации практически невозможно возвести сооружение в сферической форме своими руками.

При составлении проекта следует определиться с формой сферического дома, которая может быть представлена формой икосаэдра или простыми многогранниками. Первый вариант, в настоящее время, является наиболее рациональным и позволяет грамотно разделить всё пространство на несколько определенных векторов, что положительно сказывается на показателях прочности строения.

Купольные дома вполне возможно возводить не только в южных районах, но и на севере

Изготовление фундамента

Конкретные требования, которые предъявляются к основанию для купольного дома, отсутствуют полностью. Готовые полусферические конструкции обладают небольшим весом, поэтому здание такого типа может размещаться практически на любом виде фундамента. Однако, по мнению специалистов в строительной сфере, оптимальным является вариант использования стандартного мелкозаглубленного фундаментного основания ленточного типа.

Ленточные фундаменты представлены железобетонными конструкциями, которые располагаются по периметру возводимого купольного сооружения. Конструкция представлена арматурной сеткой или обрешеткой, а также и бетонной массой. Арматурная обрешетка выполняется из арматуры диаметром 1,2-1,4 см, обвязываемой проволокой.

После того как будет готов котлован, в него укладывается обрешетка и заливается бетонная масса. На готовое фундаментное основание накладывается гидроизолирующий слой, представленный рубероидом, что позволит предотвратить негативное воздействие влаги на конструкцию.

Готовые полусферические конструкции обладают небольшим весом, поэтому здание такого типа может размещаться практически на любом виде фундамента

Возведение каркаса

Полусферические конструкции сооружаются, как правило, с применением древесины. С учётом предполагаемых нагрузок, выбирается брус с необходимым сечением. Невысокие строения можно возводить из бруса с не увеличенным сечением . Для самостоятельного возведения больших по площади куполов обязательным является применение стандартных коннекторов. Именно при помощи пятилучевых или шести лучевых коннекторов осуществляется объединение всех деревянных элементов строящейся конструкции. Коннекторы для купольных домов для защиты от появления коррозии покрываются грунтовкой и краской.

Для обустройства не слишком объёмных куполов применение коннекторов является неуместным. Если при строительстве дома своими руками и в работах по дереву есть достаточные навыки, то допускается полный отказ от использования в конструкции коннекторов. Однако, в этом случае потребуется приготовить специальные ребра жесткости, что гарантирует минимизацию получения швов при соединении всех используемых компонентов сферического строения.

Полусферические конструкции сооружаются, как правило, с применением древесины

Обшивка купола

Обязательным условием получения максимально надежной и долговечной полусферической постройки является применение изоляционного слоя, в качестве которого, как правило, используется минеральная вата или вспененный полиуретан. Второй вариант достаточно прост в установке и влагоустойчив.

В качестве кровельной подложки чаше всего используются OSB-плиты на основе спрессованной древесной стружки, скрепленной синтетическими смолами. Такие плиты характеризуются достаточной прочностью и устойчивостью к значительным нагрузкам. Внешнее оформление может быть выполнено гибкой черепицей, которая способна легко принимать любую форму. Такой отделочный материал очень прост в работе и максимально быстро укладывается своими руками.

Каркас купольного дома (видео)

Завершающие работы

На заключительном этапе выполняется планировка и внутреннее обустройство, а также устанавливаются окна и двери. Планировка жилого строения купольного или полусферического типа может быть абсолютно любой. Специалисты советуют выполнять разделение имеющегося внутреннего пространства гипсокартонными листами в зависимости от задуманного декора.

Во внутренней отделке дизайнерами используются самые разнообразные строительно-отделочные материалы, которые можно сочетать и комбинировать по своему усмотрению. К обустройству инженерных сетей и коммуникационных узлов желательно привлечь специалистов. Правильно выполненную по грамотному проекту купальную конструкцию можно легко демонтировать и установить в другом месте.

Внимание, только СЕГОДНЯ!

Купольные дома представляют собой необычные строения, которые способны поразить с первого взгляда. Сейчас все большее число неординарных личностей выбирает именно такое жилище, так как обычные дома их не устраивают из-за отсутствия индивидуальности. С первого взгляда, кажется, что такие дома совершенно не приспособлены для жизни, но это вовсе не так. И чтобы убедиться в этом стоит рассмотреть все их особенности.

Купольные дома: проекты и особенности конструкции

Так как купольные дома – это явление редкое, то наши соотечественники практически ничего не знают о такого рода сооружениях. Купольный дом строится по особой технологии, которая подразумевает выполнение каркаса в виде многогранника, приближенного по внешнему виду к сфере.

Благодаря купольной форме дом намного лучше прямоугольного выдерживает снеговую и ветровую нагрузку. Стоит отметить, что ни одной прямоугольной или квадратной комнаты внутри такого здания нет. В каждой хотя бы одна стена будет неровной.

Строительство купольного дома ведется по каркасной технологии из выбранного материала. Обычно такой каркас выполняется из легкого материала, к примеру, из бруса или металлических труб. Следующим шагом возведения дома идет обшивка листовым материалом и утепление. Никаких отличий в плане материала от обычного дома, купольный не имеет.

За рубежом встречаются купольные дома из монолитного бетона, но в нашей стране технология из названного материала выходит слишком дорогой. К тому, же купольный дом такого типа нужно еще и качественно утеплить надежным материалом, чтобы эксплуатировать и в зимние месяцы. Существует несколько типов каркасов для купольных домов:

геодезический;
стратодезический.

С каждым из этих видов необходимо ознакомиться подробней, чтобы понимать специфику купольных строений.

Геодезический каркас

Многогранник дома разделен на составные части, выполняемые в виде треугольников. Главной особенностью такой технологии купольного дома является соединение нескольких балок в одной точке. Надежная фиксация всех деталей дома осуществляется при помощи металлических коннекторов – крепежных устройств. Стоимость коннекторов начинается от 600 рублей. Если учитывать, что соединений в конструкции множество, то выходит значительная сумма.

Важно! Некоторые при купольном строительстве пытаются сделать соединения своими руками или вовсе их не использовать для удешевления конструкции, но некачественное соединение может привести к обрушению купольного дома.

Стоит отметить достоинство данного типа купольного каркаса дома – это устойчивость к разрушению. При соблюдении технологии строительства в случае, если разрушится 35% конструкции, то дом все равно будет стоять.

Еще очень удобно, что геодезический купол позволяет делать окна и двери для дома в любом количестве и в любом месте. Только стоит учесть тот факт, что окна будут иметь форму треугольника.

Стратодезический каркас

Такой купольный дом собирается из секций, имеющих форму трапеции. Это говорит о том, что можно внедрять в купольный дом такого типа стандартные окна и двери. Убирать какие-либо элементы из такого каркаса дома можно только после тщательного расчета несущей способности, поэтому перенос проема может затянуться надолго.

Обшивка каркаса такого купольного дома листовым материалом проводится по мере его возведения. То есть при выполнении второго ряда элементов первый уже должен быть обшит выбранным материалом. Это объясняется малой устойчивостью к скручивающего типа нагрузкам готового каркаса купольного дома, которая влияет на возможность обшивки облицовочным материалом.

Для соединения элементов в купольной конструкции не требуются коннекторы, здесь для фиксации служат специальные замковые соединения. Стоит обратить внимание, что материала на такой купольный дом уйдет больше в силу большого количества обрезков.

Планировка купольного дома

Разумеется, в отношении планировки подобный дом совершенно другой, нежели обычный. Но это не является показателем того, что владелец дома не сможет создать именно тот дизайн, который его устроит. Напротив, в купольных домах можно создавать поистине уникальные интерьеры с использованием привычных материалов.

Если принять во внимание некоторые советы, то можно получить идеальную планировку и оформление:

Преимущества и недостатки

Решение построить для себя купольный дом вне зависимости от его материала можно считать смелым. Чтобы его принять стоит заранее ознакомиться с положительными и отрицательными моментами конструкций домов, созданных по такой технологии.

Плюсы купольных домов

Помимо необычной формы и внешнего вида купольные дома отличаются следующими преимуществами:

Многие говорят, что стоимость строительства купольного дома меньше, чем обычного в силу меньшей площади стен, так как материала применяется мало. Но здесь сразу стоит оговориться, что материала хоть и требуется меньше, но в процессе строительства дома требуется наличие специализированных элементов, которые тоже стоят немало. Поэтому можно сделать вывод, что цена такого дома сопоставима со стоимостью каркасного обычной формы.

Минусы купольных домов

Недостатки у подобной технологии тоже есть, поэтому при планировании строительства их тоже стоит узнать:

Купольные дома по японской технологии

Японцы придумали экономичный и практичный вариант строительства купольных домов. Возводят их из пенопласта, что становится явным преимуществом. Так как Япония находится в сейсмически опасной зоне и в стране нередки землетрясения, то такой вариант дома из легкого материала становится спасением для японцев.

Купольные дома из пенополистирола

Этот вариант купольного дома можно соорудить и в наших краях, только стоит уделить внимание технологии. Так, каркас купольного дома по японской технологии собирается из отдельных блоков с оконными и дверными блоками в планируемых местах.

За счет специальной обработки пенополистирола, происходит его упрочнение, что позволяет видеть уже совсем другой материал, нежели все привыкли. Помимо этого его подвергают обработке от повышенной горючести и пожароопасности.

Важно! За счет купольной формы и небольшого веса такой дом вполне можно расположить на участке со сложным рельефом и не снабжать массивным фундаментом.

По данным авторов технологии такая купольная постройка очень экономична и высокофункциональна. Так, к примеру, можно сказать, что современный пенополистирол относится к тем материалам, которые удерживают тепло намного лучше, чем, к примеру, силикатный кирпич или бетон. Это позволяет сэкономить значительные средства на отоплении дома. Возведение дома за счет модульного подхода гораздо легче, быстрее и дешевле обычного варианта.

Для защиты от внешних воздействий, купольный дом из пенополистирола обязательно должен обладать правильной облицовкой, которая исключит эрозию и крошение материала. При соблюдении технологии монтажа и оформления срок службы такого купольного дома может составить около 60 лет.

Но у домов, выполненных по японской технологии, есть и существенные минусы:

Недостаточная прочность материала , которая вряд ли полностью гарантирует безопасность внутреннего пространства дома.
Возможность возгорания материала , которое может начаться, несмотря на предварительную обработку модулей.
Синтетическое происхождение материала , что может оказать влияние на здоровье человека при постоянном контакте.

Купольный дом «Добросфера»

Сейчас на рынке существует конструктор такого дома под названием «Добросфера». Производители уверяют, что собрать такой каркас дома сможет каждый. В его конструкции использована максимально простая технология возведения кровли и утепления.

Впервые такой тип дома появился в 2015 году, а уже 2016 было запущено массовое производство и налажены продажи. На данный момент проект предлагает различные диаметры купольных домов, варьирующиеся между 12 и 300 метрами.

Преимуществами такого типа купольных домов являются:

Выдерживание ветровых и снеговых нагрузок, которые бывают в различных широтах нашей страны.
Возможность экономии на отоплении и материалах для отделки дома.
Возможность размещения окон и дверей в любом месте каркаса.
Исключение обслуживания кровельного материала – базальтовой черепицы на протяжении 50 лет.
Быстрый монтаж дома.
Исключение усадки дома, что позволяет после установки каркаса сразу же переходить к отделке выбранным материалом.

Купольные дома: отзывы владельцев

Было бы неправильно не упомянуть в этом материале мнения тех людей, кто уже живет в подобного рода строении. В целом те, кто рискнул и выполнил для себя купольный дом, остаются довольны его уникальным внешним видом, экономией, а также той атмосферой, которая наблюдается внутри строения.

Важно! Высокие аэродинамические свойства дома отмечаются владельцами как особо положительный нюанс. Никакой ветер такому зданию, с какой бы из сторон он не дул, не будет страшен.

Среди минусов, которые выделяются владельцами у этих домов, можно особенно отметить невозможность основной части застройщиков создать такого рода дом по правильной технологии. Так как строительство еще не очень распространено в нашей стране, то мастеров, готовых взяться за работу, мало, что требует длительного их поиска.

Такой дом не относится к стандартным. Жить в нем смогут только те люди, которые привыкли к неординарным решениям и хотят поменять свою жизнь. Тем же, кто консервативен в большинстве вопросов и привык следовать стереотипам, купольная постройка радости не принесет.
