Самостоятельная замена тэна в стиральной машине. Замена тэна в стиральной машине

2018-05-30 Евгений Фоменко

Расположение ТЭНа в стиральных машинах

Прежде чем разбирать стиральную машинку, чтобы достать нагреватель, необходимо определить, где в стиральной машинке находится тен.

Это не сложно – нужно заглянуть на заднюю часть машины и посмотреть, какого размера задняя крышка. Если она большая, во всю стенку, то, скорее всего нагревательный элемент расположен именно за ней. Обычно внизу под стиральным баком.

В таком случае извлечь ТЭН достаточно просто, поскольку придется всего лишь открутить заднюю стенку.

Если крышка небольшого размера, то, скорее всего это люк для обеспечения доступа к ремню машинки. ТЭН в данном случае следует искать спереди машины, за передней панелью. Ее разобрать значительно дольше по времени и сложней, чем снять заднюю крышку.

Если не сохранилась инструкция к стиралке, то можно ориентироваться и на то, что у стиральных машинок марок Занусси (Zanussi), Канди, Электролюкс, Аристон, Индезит (Indesit), Вирпул, Атлант, Беко (Веко), нагревательный элемент обычно находится за задней крышкой.

В машинках марки Ханса, чтобы достать ТЭН необходимо снимать цокольную панель. У этой марки и у большинства машин, имеющих вертикальный принцип загрузки белья, нагреватель расположен сбоку.

В стиральных машинках марок Сименс, Самсунг (Samsung), Бош (Bosch), Лджи, для того, чтобы заменить нагреватель, почти наверняка придется снимать переднюю декоративную панель.

Перед извлечением ТЭНа необходимо слить воду из машинки, поэтому следует приготовить заранее тряпку и емкость для сбора жидкости.

Алгоритм действий при извлечении нагревателя следующий:

Отсоединяются ведущие к нему провода;
Откручивается гайка, расположенная посередине нагревателя;
Шпилька с резьбой проталкивается внутрь – нажать на нее или стукнуть молотком (не сильно).

После этого, подцепив элемент ножом или отверткой его можно достать. Иногда для этого необходимо его раскачать из стороны в сторону, если деталь прикипела.

Аристон, Электролюкс, Занусси, Канди, Индезит, Атлант, Беко

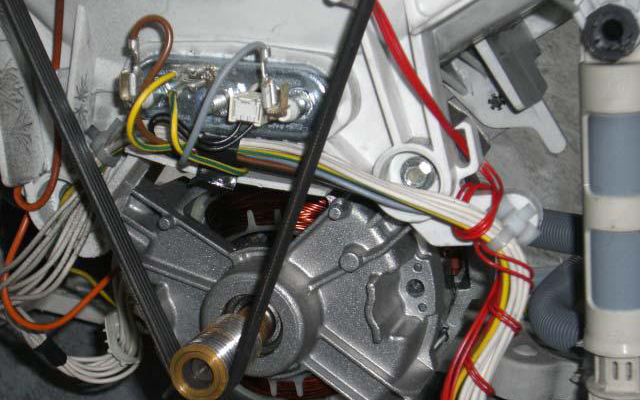

В стиральных машинах этих марок, нагревательный элемент располагается сзади и для его замены, нужно демонтировать заднюю крышку машины:

Открутить крепежные винты заглушки на задней стенке;
Отсоединить заглушку;
Отсоединить провода , ведущие к нагревателю, предварительно запомнив схему подключения.

Для того, чтобы при сборке машины не перепутать подключение проводов и не сломать стиралку, рекомендуется сфотографировать проводку, подключенную к ТЭНу. Обычно фаза и ноль расположены по краям (чаще синего и красного цвета). Посередине находится провод заземления – зелено-желтый.

На самом нагревателе между питанием и корпусом стоит температурный датчик – разъем из пластика с защелкой. Для извлечения ТЭНа нужно аккуратно отсоединить все провода.

В центре нагревательного элемента находится гайка. Ее следует ослабить, не выкручивая до конца. Она служит для натяжения уплотнителя из резины, который герметизирует соединение. После выкручивания гайки, ее нужно утопить вместе с болтом внутрь, в результате уплотнитель окончательно ослабнет и ТЭН можно будет вытащить из бака.

Это в теории, хотя на практике, чаще всего резина со временем принимает конфигурацию бака и мешает свободному выходу нагревателя из бака. Придется поддеть нагреватель по кругу, чтобы его вынуть.

При замене нагревателя, снятый со старого ТЭНа термодатчик, переставляют на новый. Как правило, эти датчики не ломаются и нет смысла покупать новый. Иногда, в некоторых стиральных машинах, марки Электролюкс, корпус состоит их пары монолитных деталей, однако и в этом случае придется откручивать заднюю крышку корпуса.

Вирпул

Для того, чтобы вынуть нагреватель из стиральной машинки марки Вирпул, тоже необходимо снять заднюю панель.

Но есть некоторые отличия от стандартных действий:

Важно : Есть еще по защелке на каждой из сторон кронштейна, которые вставляются в декоративную панель. Кронштейн нужно просто поднять, чтобы снять.

Сименс, Самсунг, Бош, Лджи

При разборе стиральной машины марки Самсунг могут, возникнут сложности, так как ТЭН у нее расположен в передней декоративной стенке бака. Однако, в такой конструкции есть и свои плюсы, поскольку для того, чтобы извлечь нагреватель необязательно вытаскивать машинку из мебели и отключать от водопровода и канализации.

Чтобы снять переднюю стенку в стиральной машине Самсунг необходимо:

Важно: В процессе демонтажа передней панели, главное не оборвать электрическую проводку, поскольку они небольшого сечения и ненадежно припаяны. Чтобы не создавать лишних проблем, лучше быть аккуратней оторвать.

Панель машинки теперь держат только два крючка. Следует взять ее за оба нижних края и потянув вверх, аккуратно снять и расположить рядом. При этом, не нужно применять слишком сильных усилий, поскольку за ней идут провода от УБЛ (устройства блокировки люка). Лучше их не отсоединять, а отодвинуть стенку в сторону.

Теперь панель можно опустить ниже, чтобы во время снятия ТЭНа она не мешала и случайно не оборвались провода. После того, как панель будет снята, откроются клеммы нагревателя. Прежде чем менять элемент, рекомендуется проверить его на исправность, поскольку новый ТЭН стоит немало и если есть возможность обойтись без его замены, то это поможет существенно сэкономить.

Бош

В стиральной машине Бош нагревательный элемент располагается за передней панелью и есть свои отличия при выполнении работ по его извлечению.

Чтобы достать нагреватель понадобятся:

Порядок работы:

После выполнения указанных действий, откроется доступ к ТЭНу и его можно снимать.

Лджи

Для того, чтобы снять нагревательный элемент в стиральной машине марки Лджи, придется разбирать машинку, и в частности снимать верхнюю крышку. Иначе заднюю крышку невозможно демонтировать. Обычно верхняя крышка крепиться при помощи двух или четырех винтов, расположенных сзади.

После снятия верхней крышки, необходимо отвинтить винты, держащие заднюю поверхность и затем аккуратно ее снять. После этого, крайне важно не забыть, как подключаются провода к нагревателю. Иначе можно легко перепутать подключение и испортить машину.

После того, как схема подключения будет надежно зафиксирована, следует отключить от ТЭНа и термистора, ведущие к ним провода.

Сименс

В стиральных машинках марки Сименс, как правило ТЭНы находятся за передней крышкой.

Чтобы ее снять следует:

Всем известно, что современные стиральные машинки-автомат полностью руководят циклом стирки. Для этого в узлах СМА используется большое количество элементов. Одним из них является трубчатый нагреватель. ТЭН для стиральной машины очень важен. Этот узел отвечает за нагрев воды, соответственно, если он выйдет из строя – техника не сможет нормально выполнять свои функции.

Внешний вид ТЭНа стиральной машины

Внутри любого ТЭНа есть специальная спираль с большим сопротивлением. Из школьного курса физики всем известно, что при прохождении электрического тока по проводнику выделяется тепло. Согласно закона Джоуля-Ленца, Q = I 2 Rt, где I – сила тока, t – время прохождения тока через проводник, а R – сопротивление. Соответственно, спираль с большим сопротивлением будет выделять много тепла. И именно это свойство используется в ТЭНах. Для защиты от воздействия воды спираль заключена в металлическую трубку. Все расстояние и пустоты между трубкой и нитью наполнено изолятором с высокой тепловой проводимостью.

Основные узлы ТЭНа

Для справок! Чтобы уменьшить , изготовителям приходится прибегать к оригинальным конструкторским решениям. В частности, чтобы уменьшить размеры нагревательного элемента и при этом достичь большущей площадь нагрева, трубчатый нагреватель производится в виде свернутых у-образных дуг.

Поломался ТЭН: как понять и чем грозит

Проверить работоспособность можно, даже не разбирая технику. Ведь существуют несколько характерных неисправностей, указывающих на повреждение ТЭНа:

. В зависимости от особенностей конкретной модели, машинка может совсем не работать, высвечивая на электронное табло соответствующий код ошибки (Е5 или Е6 в Самсунгах, Е05 – в Candy, в Bosch – F19, в LG – HE, в Indesit – F07 и т. д.; см. инструкцию) или оповещая о поломках загоранием определенной комбинации индикаторов, либо работать в режимах, не требующих нагрева воды (полоскание, быстрая стирка и т. п.). В этом случае мы говорим, что элемент сгорел, точнее, сгорела его спираль.
Машинка стирает, программа выполняется до конца, но нагрев происходит значительно дольше, чем обычно. Такая неприятность возникает, если вы не проводите для вашей стиральной машины своевременную очистку ТЭНа от накипи с помощью лимонной кислоты, уксуса или магазинных средств. Появляющиеся на поверхностях нагревательных элементов твердые отложения очень снижают тепловую проводимость. До установки нового баланса генерируемого тепла, а также его отдачи через слой накипи нагреватель усиливает свою температуру. Так как сопротивление проводника увеличивается с увеличением температуры, а мощность сокращается, продлевается и время, требуемое для нагрева рабочей жидкости стиралки за счет постоянного сокращения мощности в рабочем режиме и замедления тепловой передачи на первоначальном этапе. Повышенные нагрузки со временем приводят к сгоранию элемента (см. предыдущий пункт).
Стиральная машинка работает, программа выполняется, причем на всех режимах (в том числе, требующих нагрева), но дотронуться руками до СМА невозможно – корпус бьется током (если техника не заземлена и нет УЗО). Если установлено УЗО – происходит выключение. Данная неполадка происходит из-за повреждения изоляции. Эксплуатировать технику с такой поломкой небезопасно.

Если присутствует хотя бы одна из подробно описываемых выше проблем, стоит задуматься об исправности техники и произвести более детальную диагностику. Конечно, в идеальном случае лучше обращаться к специалистам, но, обладая некоторыми знаниями и специализированным диагностическим прибором (мультиметром) и инструментом, справиться с проблемой можно и собственными усилиями. В этом материале мы расскажем, как это сделать.

Как проверить без мультиметра ТЭН стиральной машинки

Отметим сразу, что покупка мультиметра будет не лишней. В любом случае этот прибор полезен дома. Он поможет прозвонить проводку в квартире, в автомобиле, проверить напряжение в сети, исправность батареек и многое другое. Но некоторые проблемы можно определить визуально, даже не проводя никаких измерений.

Так, о пробоях на корпус детали могут рассказать темные точки, но их иногда не видно из-за известковых отложений.

Накипь на ТЭНе

Чтобы быстро определить, идет ли нагрев воды в СМА, можно проследить за работой счетчика. Запустите СМА на длительном режиме с максимальной температурой стирки. Если счетчик начинает крутиться быстро – ТЭН работает.

Также не лишним будет провести визуальный осмотр детали.

Важно! Если ТЭН не работает – это не значит, что он поломан. Иногда проблема кроется в контактах нагревательного элемента. Они могут ослабнуть или покрыться коррозией. Чтобы устранить проблему, достаточно затянуть контакты и зачистить их мелкозернистой наждачной бумагой.

Как определить месторасположение ТЭНа

Отметим, что в разных марках СМА ТЭН находится в разных местах. Чтобы найти, где размещен ТЭН, сделайте следующее:

Осмотрите в первую очередь заднюю крышку. Если она большая – чаще всего ТЭН локализуется за нею.
Положите машинку на бок. Для этого отодвиньте технику от стены, отсоедините все шланги и обесточьте прибор. Желательно предварительно подложить на пол деревянную рейку (это поможет уберечь пальцы). Помните о том, что СМА имеет большой вес, поэтому будьте осторожны, опуская технику. Не кладите СМА на сторону с управляющей панелью. После того, как вы положите машинку на пол, осмотрите ее со стороны дна.
В некоторых моделях СМА ТЭН можно увидеть через отверстия барабана. Для этого вооружитесь фонариком. Однако этот способ требует большого терпения и большой остроты зрения.

ТЭН находится сзади

В машинках Сименс и Бош ТЭН находится спереди

Вне зависимости от локализации ТЭНа, все нагреватели подключаются с помощью 3 клемм: 2 питания и 1 заземляющая нулевая клемма.

Итак, ТЭН найден. Осталось только проверить его мультиметром. Некоторые специалисты настаивают на извлечении элемента для диагностики. Но в принципе провести диагностику можно и без извлечения.

Вычисляем сопротивление ТЭНа

Прежде, чем приступить к диагностике, важно определить, какое значение сопротивления будет нормальным. Сделать это очень просто. Воспользуемся формулой из школьного курса физики R=U²/P, где R – искомое сопротивление, U – напряжение (берем 220 В, таким образом, U² всегда будет равно 48400 В), а Р – мощность нагревателя (паспортное значение, берется из технических характеристик оборудования).

Для наглядности рассмотрим пример. Допустим, в руководстве к эксплуатации вашего агрегата написано, что мощность ТЭНа равна 2 кВт. Тогда R=U²/P=48400/2000=24,2 (Ом). Приблизительно такую цифру должен нам показать тестер.

Как проверить ТЭН стирального оборудования

Важно! В первую очередь обесточьте технику и будьте очень внимательны!

Для начала отсоедините все провода, идущие к клеммам. Включите режим омметра, установите значение 200 Ohm и подключите щупы к двум крайним клеммам.

Сопротивление ТЭНа равно 1, что говорит об обрыве спирали – деталь неисправна и требует замены

Исправный ТЭН покажет значение, недалекое от расчетного значение. В нашем примере – 24,2 Ом. Если мультиметр выдаст 1, значит, имеется обрыв внутри конструкции детали, если 0 – в ТЭНе короткое замыкание – вам будет необходима замена ТЭНа (в сервисном центре или самостоятельно – без разницы) на стиральной машине.

Проверка ТЭНа на пробой

Если сама спираль исправна, но произошло повреждение изоляции, то ток уходит на корпус СМА.

Чтобы проверить пришедшую в голову гипотезу, переместите мультиметр в режим зуммера и дотроньтесь одним концом крайней, а другим – центральной клеммы. О неисправности вы будете извещены характерным писком.

На заметку! Писк не услышали, а подозреваете пробой? Проверьте исправность тестера, предварительно соединив щупы между собой в режиме зуммера. Если ничего не происходит – сломан прибор.

Проверяем ТЭН

Как извлечь ТЭН

После того, как исследование было проведено, и вы убедились в том, что в вашей стиральной машине присутствует неисправность и нужна замена ТЭНа, потребуется ремонт, его можно сделать своими руками.

Купите новый нагреватель. Это нетрудно: нагревательные элементы для стиральных машин продаются даже в интернет-магазинах с доставкой в любой регион. Приобретенный ТЭН должен быть совместимым.

Слейте воду через фильтр. Далее нужно открутить центральную гайку (обозначена цифрой 1 на рисунке). По задумке конструкторов, сложностей со снятием ТЭНа быть не должно. Но из-за скопления накипи и старения резины вытащить ТЭН таким способом не всегда удается. Поэтому вместо откручивания опытные мастера делают следующее: с силой бьют молотком по шпильке (показано на рисунке цифрой 2), так, чтобы утопить ее внутрь. После этого достаточно подцепить деталь отверткой по краям (цифра 3 на рисунке).

Как вытащить ТЭН с накипью из стиралки

Монтаж ТЭНа

Вставляйте ТЭН в паз аккуратно и ровно

Очень бережно, не торопясь вставьте ТЭН стиральной машины, он должен хорошо сидеть в посадочном месте. После этого закрутите крепеж, подсоедините провода и закрутите корпус СМА.

ТЭНом называют элемент стиральной машины, ответственный за нагрев воды во время процесса стирки. Он находится в нижней части бака и довольно часто выходит из строя. Даже качественная машинка Bosch может нуждаться в замене ТЭНа, что уж говорить о таких бюджетных марках, как LG, Samsung или Атлант. При этом для замены нагревателя можно вызвать мастера либо решиться снять старый ТЭН своими руками. Для этого нужно сначала определить, где расположен нагреватель, после чего извлечь его.

Как добраться до нагревателя

Первой сложностью, ожидающей владельцев стиральной машины, может стать доступ к нагревателю. Все дело в том, что в одних машинках к нему можно добраться через заднюю часть корпуса, а в других – через переднюю панель. Чтобы с легкостью узнать, где именно расположена деталь, которую мы ищем, внимательно осмотрите машинку.

Взгляните сначала на заднюю поверхность ее корпуса – если часть, которую можно снять, довольно большая, то, скорее всего, до ТЭНа можно добраться именно с задней стороны машинки. Если вы обнаружили, что снять сзади можно лишь небольшой участок, то, вероятнее всего, нагреватель находится спереди. Если же появились сомнения, сначала открутите заднюю крышку, ведь сделать это намного легче, чем демонтировать переднюю панель.

Отметим, что расположение нагревателя сзади характерно для машинок таких брендов, как Zanussi, Candy, Hotpoint Ariston, Indesit, Ардо и Электролюкс. А вот производители Bosch и Samsung чаще всего размещают ТЭН спереди. Чтобы добраться до нагревателя в моделях с вертикальной загрузкой, следует демонтировать одну из боковых стенок.

Как снять нагреватель

До того, как извлечь ТЭН, важно слить воду из машинки в заранее подготовленную емкость, а также проследить, чтобы аппарат был отключен от сети.

Открутите нужную крышку машинки и отыщите нагреватель.
Рассоедините провода, которые подходят к ТЭНу.
Отвинтите гайку, которая находится посредине, после чего загоните внутрь шпильку, которая соединялась с гайкой. Для этого надавите на нее с силой либо слегка постучите молотком.
Подцепив нагреватель (воспользуйтесь для этого ножом либо отверткой), аккуратно извлеките ТЭН из бака.
Проверьте работоспособность детали.

Нагляно, весь этот процесс, вы можете посмотреть в нижеследующем видео.

Установка ТЭНа

Отремонтированный или новый нагреватель вставьте в отверстие и убедитесь, что деталь заняла то же положение, которое было до извлечения. Вам нужно добиться плотной посадки. Далее, удерживая ТЭН рукой, аккуратно закрутите гайку. В завершение нужно вернуть провода на их место. Теперь останется включить проверочную стирку, выбрав программу, предусматривающую нагрев воды до +600С. Если вода нагревается, можно закрепить снятую стенку и вернуть стиральную машину на ее место.

Греющий ТЭН для стиральной машины имеет ключевое значение. Он нагревает холодную воду в процессе работы, обеспечивая условия для качественной стирки и устранения следов грязи, пятен и потеков любой сложности.

При продолжительной эксплуатации физические свойства этого изделия ухудшаются и могут возникать неполадки. В этом случае избавляться от машинки не стоит. Достаточно просто заменить старый элемент новым и продолжить пользование в обычном режиме. Но как это сделать, не имея опыта ремонта техники?

Мы поможем вам разобраться с этим вопросом – в статье рассмотрены особенности диагностики поломки ТЭНа, даны рекомендации по выбору нужной модели нового нагревателя. Также приведен пошаговый инструктаж по выполнению замены ТЕНа своими силами.

ТЭН представляет собой электрический нагреватель, отвечающий за подогрев холодной воды, поступающей из центральной водопроводной системы в стиральную машину.

Конструкционно состоит из трубчатой детали W -образной или V -подобной формы, внутри которой располагается проводниковый элемент с высоким уровнем сопротивления, способный выдержать нагрев до рекордно высоких рабочих температур.

Провести корректную проверку ТЭНа поможет мультиметр. Используя этот измерительный прибор, можно в домашних условиях «прозвонить» (протестировать) греющий элемент и определить, рабочий он или уже нет

Окружает нагревательную спираль специальный изолятор-диэлектрик, обладающий высоким показателем теплопроводности. Он корректно впитывает тепло, исходящее от греющего элемента, и передает на стальную внешнюю оболочку.

Сама рабочая спираль отходящими концами припаяна к контактам, на которые в процессе работы поступает питающее напряжение. Рядом располагается термоузел, измеряющий уровень нагрева воды в стиральном баке.

При активации через управляющий блок любого из режимов обработки на ТЭН поступает командный сигнал.

Элемент начинает интенсивно прогреваться и, отдавая образованное тепло, доводит температуру воды в стиральном барабане до необходимой температуры, заданной пользователем.

Рабочая мощность и сопротивление

Главная отличительная черта ТЭНов – это рабочая мощность . В разных моделях она может доходить до 2,2 кВт. Чем выше базовый показатель, тем быстрее нагревается вода в барабане стиральной машины до необходимой температуры.

Заменяя ТЭН в стиралке, желательно покупать изделие такой же мощности, как было базовое, установленное заводом. Это нужно для того, чтобы все элементы конструкции продолжили работу в корректном режиме, не испытывая дополнительного напряжения

Нормальная сопротивление прибора колеблется от 20 до 40 Ом. Однако, деталь практически не ощущает никаких кратковременных перепадов напряжения, случающихся в сети. Это происходит благодаря наличию инерционности и довольно высокому сопротивлению греющего элемента.

Другие важные параметры

Подбирая ТЭН для машины нужно проявить максимум внимания. Это поможет приобрести элемент нужных параметров и быстро реанимировать стиралку для дальнейшей полноценной и продуктивной работы.

Бывший в употреблении прибор покупать не стоит . Нет гарантии, что он будет качественно служить длительное время. Лучше остановиться на новом изделии и приобрести его не на базаре, а в фирменном магазине или сервисном центре.

В первую очередь стоит обратить пристальное внимание на длину ТЭНа. Измеряют ее от края металлического фланца до самой конечной точки греющего элемента.

Чтобы покупка нового ТЭНа была правильной, с собой в магазин нужно взять старый, вышедший из строя. Это позволит точно подобрать форму изделия и не ошибиться с длиной. Слишком короткий прибор не дотянется до фиксационной скобки на дне бака, а излишне длинный просто не поместится в агрегат

Допустимо, чтобы новая деталь была чуть больше или немного меньше, чем испортившаяся «родная». Однако, разница в размере не должна превышать 1,5 миллиметра.

Показатель мощности тоже должен быть учтен. Обычно его указывают на фланцевой части ТЭНа. Разница между испорченной деталью и новой не должна быть выше 150 Вт.

Если этот показатель значительно превышен, увеличится эксплуатационная нагрузка на всю машинку, если существенно занижен – вода станет нагреваться слишком долго и потребление электричества возрастет.

Наличие термодатчика – еще один принципиальный параметр . Отдельные модели греющих элементов не комплектуются этой деталью, а имеют только отверстие под нее.

Это объясняется тем, что очень часто при сгорании старого ТЕНа датчик остается в нормальном, работоспособном состоянии и может полноценно использоваться дальше.

Нагреватели, имеющие только отверстие под датчик, стоят дешевле, поэтому хозяева могут немного сэкономить, используя новый греющий элемент с уже имеющимся термодатчиком.

В старых стиральных агрегатах стоят ТЭНы с глухой фланцевой поверхностью. Если сгорела эта деталь, нужно постараться купить точно такую же или обратиться в сервисный центр и посоветоваться со специалистом относительно корректной замены

Форма нового нагревателя должна в точности повторять старую. Если из строя вышел гнутый ТЭН, допускается его замена на аналогичный. Эти правила актуальны и для прямых греющих элементов.

Желательно попытаться найти новую «родную» модель . Если с поиском возникают проблемы, допустимо купить универсальный вариант, подходящий под параметры имеющейся бытовой техники.

По материалу, из которого изготовлен стирающий бак, необходимо абсолютное совпадение. Детали, установленные под бак из пластика, оснащаются прочной резиновой прокладкой.

По базовой ширине она может быть длинной или короткой, в зависимости от формата самого нагревателя.

На уплотнителях для ТЭНов под бак из металла предусмотрен специальный буртик в зоне фланца. Он обеспечивает более четкое крепление детали в отсеке.

Клеммы и крепеж нового изделия должны быть такими же, как и у перегоревшего. Если они расположены несколько иначе, возникнут трудности с подключением к проводам и обязательно потребуется дополнительная герметизация места установки.

Только тогда машинка вновь заработает корректно и будет правильно выполнять запрограммированные пользователем задачи.

Если в машинку, где стоял нагреватель с буртом, вмонтировать элемент без бурта, во время стирки он может просто вылететь из бака и повредить корпус и соседствующие детали

Материал греющего элемента может быть любым, как и внешнее покрытие. К этим параметрам жестких требований нет и любые отступления от базовых показателей допустимы, так как на работу стиралки никак не влияют.

Что нужно знать перед ремонтом?

Чтобы проведение ремонтных работ по замене нагревающего элемента прошло максимально просто, а в процессе не возникло непредвиденных ситуаций, желательно подробнее ознакомиться с его расположением и причинами выхода из строя.

Место расположения устройства

У многих стиральных машинок разных брендов и производителей ТЭН располагается внизу. Для проведения ремонтных мероприятий или замены детали на новую придется снимать корпусную крышку машинки.

От конструкции каждой отдельной стиралки зависит, откуда удобнее добираться до греющей детали - с фронтальной части или с задней. Этот вопрос домашний мастер решает самостоятельно исходя из личных удобств и предпочтений.

Посадочный отсек для ТЭНа практически у всех современных стиралок одинаковый. Если машинка имеет солидный возраст, от 12 лет и старше, это место может отличаться по размеру и форме. Поэтому нужно заранее определить его габариты и подобрать четко соответствующую этим показателям деталь

В отдельных моделях греющий элемент располагается сбоку и для проверки или устранения неполадок требуется демонтировать боковую стенку.

Причины выхода ТЭНа из строя

Главные причины, по которым деталь выходит из строя и теряет работоспособность, сводятся к двум позициям.

Первая – это заводской брак . Он встречается нечасто, однако, застраховаться от неприятности такого плана невозможно.

Даже приобретая технику класса люкс последнего поколения можно наткнуться на бракованную модель. Если машинка находится на гарантии, вопрос решается очень просто - производитель бесплатно меняет нерабочий ТЭН на аналогичный, но полностью исправный.

Отдельные модели греющих элементов подлежат ремонту, но большинство придется менять сразу на новые, так как производитель не предусмотрел возможности их восстановления

Вторая среди главных причин – это накипь . Именно она оседает на металлическом корпусе, негативно воздействует на греющий элемент и в итоге лишает его работоспособности.

Низкая теплопроводность накипи мешает прибору передавать выработанное тепло воде, а он сам при этом начинает перегреваться, испытывает повышенную нагрузку. В конце концов, просто сгорает, не выдержав такого объема тепловой энергии.

В домашних условиях очистить ТЭН от накипи можно разными способами. Однако, если гарантийный срок еще не истек, разбирать машинку самостоятельно не желательно. Если потом вдруг случится серьезная поломка, чинить по гарантии ее не будут ввиду нарушения заводской целостности корпуса

Помимо этих негативных явлений, накипь создает на поверхности модуля условия для образования коррозии. Со временем это приводит к нарушению целостности его металлической оболочки.

Прибор, потерявший герметичность, становится уязвимым для внешнего воздействия и риск возникновения короткого замыкания, возгорания и прочих пожароопасных ситуаций существенно увеличивается.

Вывести греющий элемент из строя может использование неправильных моющих средств, например, порошков для ручной стирки, или постоянное превышение объема порошка на одну процедуру.

В результате неразумных действий пользователя на поверхности детали образуется плотная непроницаемая пленка из мыльного концентрата. Она создает преграду для нормального теплообмена, провоцирует перегрев ТЭНа и ведет к его последующему прогоранию.

Чтобы этого избежать, предстоит правильно ухаживать за машинкой, используя для стиралок.

Регулярное использование Калгона в процессе стирки предохраняет нагреватель от образования накипи и улучшает общую работоспособность стиральной машины

Если вы не хотите использовать дорогие покупные средства для чистки стиралки, рекомендуем ознакомиться с с использованием подручных средств.

Как диагностировать неисправность?

Для распознавания неисправности необязательно разбирать стиральную машинку и тестировать нагревательный элемент мультиметром.

О проблемах скажут следующие сбои, появившиеся в работе:

вода при стирке не нагревается до запрограммированной температуры;
машинка набирает воду, но быстро прекращает стирку или полностью выключается спустя 5-6 минут;
почти сразу после активации агрегата в доме или квартире выбивает электрические пробки;
в помещении во время работы чувствует неприятный, горелый запах;
качество стирки заметно ухудшается;
корпус при прикосновении бьет током.

Если хоть одна из перечисленных проблем выявлена, менять или ремонтировать ТЭН нужно как можно быстрее.

Инструктаж по самостоятельной замене

Снять сломанный ТЕН и поставить вместо него новый можно и без привлечения мастера из сервисной организации. Для этого понадобится минимальный набор инструментов, новый греющий элемент и пару часов свободного времени.

Отсутствие опыта подобных работ не должно пугать, в этом деле важна аккуратность и последовательность выполнения всех этапов.

Этап #1 - подготовка к проведению ремонта

Планируя заменить ТЭН в стиральной машинке, необходимо хорошо подготовиться и соблюсти базовые правила техники безопасности, актуальные для работы с бытовой техникой.

Среди них такие:

Отключить агрегат от электропитания, вынув вилку из розетки.
Отсоединить машинку от водоснабжения, снять сливную трубу. Этот пункт актуален для моделей, где ТЭН расположен в задней части.
Использовать качественный рабочий инструмент с рукоятками, имеющими защитное прорезиненое покрытие.
Подготовить пластиковую емкость, например, ведро или таз. Туда будет удобно , оставшуюся в баке или во внутренних коммуникациях.

После всех выше перечисленных действий можно приступить непосредственно к разборке машины, а потом к извлечению испортившегося ТЭНа.

Этап #2 - подбор необходимых инструментов

Для замены ТЭНа не понадобится какое-то специфическое и дорогостоящее оборудование. Все, что нужно, найдется в арсенале каждого домашнего мастера, даже не имеющего большого опыта в проведении ремонтных работ такого плана.

В перечень таких вещей входят отвертки разных конфигураций. Вместо них можно использовать шуруповерт с базовым набором бит, включая шестигранники и звездочки, необходимые для выкручивания «хитрых» винтов.

Чтобы верно подключить провода к греющему элементу, на этапе разборки стоит сфотографировать весь процесс на телефон. В будущем это поможет собрать машинку быстро и правильно

Дополнительно пригодится ключ на десять либо простые плоскогубцы. Этими инструментами удастся корректно снять крепления с нагревательного элемента.

Чтобы прозвонить ТЕН и понять его состояние, потребуется мультиметр для прозвонки.

Перед началом работы лучше разложить эти предметы рядом, чтобы они были под рукой и мастеру не требовалось все бросать и терять время на поиски нужного инструмента.

Этап #3 - получение доступа к ТЭНу

Замена греющего элемента через фронтальную панель – трудоемкий и кропотливый процесс. Сначала необходимо убрать верхнюю внешнюю крышку.

Чтобы это сделать, придется выкрутить саморезы, расположенные в задней части стиралки, аккуратно потянуть крышку сначала чуть к себе, а потом вверх.

Действовать нужно очень деликатно, чтобы не выдернуть и не повредить фиксаторы из пластика, без которых вернуть крышку на прежнее место будет физически невозможно.

Для моделей, не имеющих кнопки фиксации, контейнер нужно приподнять и потянуть на себя. Когда станут хорошо видны скрепляющие винты, воспользоваться отверткой и выкрутить их, а после извлечь контейнер.

Вынув лоток для порошка из стиральной машинки, хорошо вымыть его, удалив возможный осадок и следы отложений, очень хорошо просушить и вернуть на прежнее место по окончании работ по замене ТЕНа

Затем выкрутить винты, удерживающие управляющую панель, снять ее и, не прибегая к отсоединению проводов, положить на стиральную машину сверху.

Открыть дверцу загрузочного люка, расположенного во фронтальной части агрегата. При помощи отвертки поддеть пружину хомутного типа, удерживающую уплотнительную манжету, и осторожно снять ее, медленно вытягивая по кругу. После этого просто убрать резину с корпуса и отложить в сторону.

Найти на люке винты блокировочного замка, выкрутить их отверткой подходящей конфигурации. Освобожденный от крепления замок протолкнуть внутрь.

Затем выкрутить внешние винты, снизу и сверху фиксирующие фронтальную панель. Иногда они располагаются под декоративной планкой внизу либо по бокам или поблизости с дренажным фильтром.

В конце аккуратно снять панель и сложить рядом. Открыв доступ к ТЭНу, спокойно приступить к замене.

Этап #4 - установка нового греющего элемента

Независимо от того, где располагается ТЕН, спереди или сзади, его замена производится только одним способом.

Сначала от контактов старого, вышедшего из строя прибора, отсоединяются все провода . Обычно, они посажены очень крепко и для снятия потребуется помочь себе отверткой.

Все действия нужно совершать медленно и аккуратно, чтобы не повредить хрупкую область соединения клемм.

Если на прогоревшем ТЭНе располагается термистор, нужно сначала аккуратно открепить жгут, нажав рукой на фиксатор, и потом осторожно вынуть его из гнезда. Только после этих действий можно извлекать сам нагреватель

На следующем этапе понадобится удалить фиксатор – выкрутить шуруп, удерживающий нагреватель на своем месте, а потом потихоньку извлечь ТЭН.

Перед установкой нового ТЭНа необходимо очистить месторасположения от осевших там продуктов эксплуатации и вставить новый полностью рабочий элемент.

Осталось проверить работоспособность техники. Для чего предстоит сначала собрать машинку в обратной последовательности, выполнить и протестировать ее. Если стирка проходит в стандартном режиме, значит все сделано правильно.

Выводы и полезное видео по теме

Как правильно заменить ТЕН в стиралке через заднюю крышку. Доступный для понимания инструктаж на видео:

Как быстро и качественно удалить накипь, образовавшуюся на ТЭНе. Полный разбор процесса на видео с подсказками и описанием всех нюансов:

При правильном уходе и четком соблюдении всех требований по эксплуатации ТЭН будет работать долго и бесперебойно, не доставляя хозяевам никаких хлопот.

Если же нагревающий элемент выйдет из строя по каким-нибудь объективным причинам, его можно будет легко и быстро заменить. Ответственность и скрупулезность поможет спокойно справиться с задачей самостоятельно . Людям, не имеющим подобной практики, проще обратиться в сервисный центр и оплатить услугу по замене .

Хотите дополнить изложенный выше инструктаж по самостоятельной замене нагревателя в стиралке? Или желаете оставить полезные рекомендации по выбору подходящего ТЭНа взамен сгоревшего? Пишите, пожалуйста, свои замечания и дополнения в блоке, расположенном ниже.

Если у вас остались вопросы по замене ТЕНа, задайте их нашим экспертам в комментрариях под этой публикацией.

Сервисный центр «РемБытТех» предоставляет услугу замены ТЭНа в стиральных машинах с горизонтальной и вертикальной загрузкой в Москве и Московской области . Уже через 24 часа после вызова мастера наш специалист приедет к вам домой со всеми необходимыми запчастями и инструментами и заменит нагревательный элемент стиральной машины быстро и с гарантией! На новый ТЭН и выполненные работы по его замене мастерская предоставляет гарантию сроком 6 месяцев .

Сколько стоит заменить ТЭН на стиральной машине

Стоимость работ по замене нагревателя без учета цены нового ТЭНа - от 1400 рублей . Точная сумма рассчитывается мастером на месте и зависит от марки и модели стиральной машины. Ниже в таблице приведена цена работы по замене ТЕНа по маркам стиральных машин. В неё входит:

работы по разборке стиральной машины и снятию неисправного ТЭНа;
установка нового нагревательного элемента и сборка машинки

Внимание! Стоимость самого ТЭНа (запчасти) в эту сумму не входит.

Марка стиральной машины	Стоимость работ по замене*
Выезд мастера	Бесплатно
Стиральная машина Bosch	от 1700 руб.
Стиральная машина Indesit	от 1500 руб.
Стиральная машина Samsung	от 1800 руб.
Стиральная машина LG	от 1800 руб.
Стиральная машинка Ariston	от 1500 руб.
Стиральная машина Candy	от 1600 руб.
Стиральная машина Electrolux	от 1700 руб.
Стиральная машина Zanussi	от 1800 руб.
Стиральная машина Miele	от 2900 руб.
Стиральная машина Whirlpool	от 2100 руб.
Стиральная машина BEKO	от 1600 руб.
Стиральная машина Siemens	от 2300 руб.
Стиральная машина Ardo	от 1700 руб.
Стиральная машина AEG	от 1800 руб.
Стиральная машина Brandt	от 1600 руб.
Стиральная машина Атлант	от 1400 руб.
Стиральная машина Gorenje	от 1900 руб.
Стиральная машина Hotpoint Ariston	от 1900 руб.
Другая марка	от 1400 руб.

* Указана стоимость ТОЛЬКО ЗА РАБОТЫ по замене ТЭНа, цена нового нагревателя сюда не входит

Как вызвать мастера

Легко и просто. Вызвать специалиста можно по телефонам с 8 до 22 без праздников и выходных:

Уже в течение 24 часов с момента обращения специалист приедет к вам на дом и произведёт замену нагревателя стиральной машины с гарантией 6 месяцев. Обращайтесь!
