Циркуляционные насосы в системе отопления или горячего водоснабжения используются в каждом третьем доме и квартире в Европейских странах. Для большинства людей по всему миру подобное устройств - предмет хоть и не первой, но все же необходимости, без которого жизнь стала бы в разы сложнее. И особенно актуально это утверждение, когда речь идет не о циркуляционных насосах в целом, а о насосах Grundfos Alfa 2, ведь именно эту модель можно назвать инновационным открытием последних лет.
Если сравнивать его с предшественниками, Grundfos Alpha 2 отличается поразительной компактностью: разработчики компании Грундфос решились на отважный шаг и переместили блок управления с боковой части насоса внутрь его корпуса, уменьшив, таким образом, размеры устройства. Но наибольшее значение в этой модели Грундфос Альфа 2 имеет отнюдь не размер.
Уникальная функция AutoAdapt, которой оснащен этот циркуляционный насос, позволяет автоматически, без какого-либо человеческого вмешательства и контроля, настраивать все основные параметры работы. Как только меняется температура жидкости, которую перекачивает насос или прочие условия, в которых он работает, настройки подстраиваются под новый режим. В результате вы получаете наиболее эффективный и экономичный с точки зрения затрат электроэнергии прибор, который невероятно прост и удобен в повседневном использовании. Этот Grundfos Alpha вообще не нуждается в человеке, если можно так выразиться. Пока он работает, вы можете тратить свое время на любимые занятия, хобби, общение с семьей. А о том, чтобы в вашей квартире был тепло, позаботятся насосы Grundfos Alpha 2.
Но, помимо полной автоматизации, к достоинствам этой модели можно отнести и особый двигатель. В нем принцип постоянного магнита довольно удачно сочетается с относительно редко пока используемой технологией статора и ротора. Как следствие - наиболее оптимальное использование электроэнергии.
А так как «ТепловодСервис» является официальным дилером Грундфос на территории России, каждый наш клиент может рассчитывать на длительный гарантийный срок, цены без дополнительных комиссий и, конечно же, на быструю доставку, ведь все модели, представленные в каталоге, имеются в наличии на наших складах.
Хотите получить экономный, качественный и потрясающе эффективный циркуляционный насос без длительного ожидания и переплат?.
С октября 2013 года в продажу поступили обновленные насосы линейки ALPHA2.
Новые насосы ALPHA2 являются самыми энергоэффективными в мире насосами в своём классе: индекс энергоэффективности насосов составляет 0,15 для моделей ALPHA2 25-40 и ALPHA2 32-40 и 0,16 для моделей ALPHA2 25-60 и ALPHA2 32-60!!
Отличительные особенности обновленных циркуляционных насосов Grundfos ALPHA2:
11 режимов работы (AutoAdapt, 3 режима пропорционального давления, 3 режима постоянного давления, 3 фиксированные скорости, ночной режим);
Встроенный расходомер облегчает настройку насоса, диагностику и балансировку системы;
Уменьшенные габаритные размеры облегчают монтаж;
Усовершенствованный штекер позволяет выполнить подключение электропроводки без применения дополнительного инструмента;
Расположение и конструкция клеммной коробки позволяет использовать насос с холодными жидкостями от + 2С о, вне зависимости от температуры окружающего воздуха: насос не боится конденсата;
Комплект подсоединительных гаек поставляется в комплекте с насосами ALPHA2 25-40 и ALPHA2 25-60.
| Наименование | Артикул | Мощность, Вт | Макс. напор, м. |
Габариты (ВхШхД), см | Цена, руб. | |
| Grundfos ALPHA2 25-40 (корпус чугун) |
99420002 | 3-18 | 4 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 25-60 (корпус чугун) |
99420013 | 3-34 | 6 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 25-80 (корпус чугун) |
99420015 | 3-50 | 8 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 25-80 130 (корпус чугун) |
99411163 | 3-50 | 8 | 13х12,1х15,5 | ||
| Grundfos ALPHA2 32-40 (корпус чугун) |
99420016 | 3-18 | 4 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 32-60 (корпус чугун) |
99420018 | 3-34 | 6 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 32-80 (корпус чугун) |
99420020 | 3-50 | 8 | 18х12,1х15,5 | ||
 |
Grundfos ALPHA2 25-40 N (корпус нерж. сталь) |
99411365 | 3-18 | 4 | 18х12,1х15,5 | |
| Grundfos ALPHA2 25-60 N (корпус нерж. сталь) |
99411424 | 3-34 | 6 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 25-80 N (корпус нерж. сталь) |
99411428 | 3-50 | 8 | 18х12,1х15,5 | ||
| Grundfos ALPHA2 32-80 N (корпус нерж. сталь) |
99411449 | 3-50 | 8 | 18х12,1х15,5 |
Условное обозначение
Grundfos ALPHA2
Назначение
Циркуляционные насосы Grundfos ALPHA2 предназначены специально для работы в системах отопления. Насосы также применяются для циркуляции в системах горячего водоснабжения, а также в системах охлаждения и кондиционирования воздуха.
Конструкция
Насосы Grundfos ALPHA2 являются насосами с ротором, изолированным от статора герметичной гильзой, т.е. насос и электродвигатель образуют единый узел без уплотнений вала, в котором применяются всего лишь две уплотнительные прокладки.
Подшипники смазываются перекачиваемой жидкостью.
Особенности этих насосов:
- вал и радиальные подшипники из керамики
- графитовый упорный подшипник
- защитная гильза ротора и подшипниковая пластина из нержавеющей стали
- рабочее колесо из материала, устойчивого к коррозии
- корпус насоса из чугуна, бронзы или из нержавеющей стали.
Преимущества регулируемого насоса
В случае регулируемого насоса давление в системе может изменяться пропорционально или поддерживаться на постоянном уровне, путем регулирования расхода.
В отличие от нерегулируемых насосов, Grundfos ALPHA2
снижает давление в системе отопления в ответ на уменьшение теплопотребления.
При уменьшении теплопотребления, термостатические вентили закрываются, что приводит к изменению характеристики, уменьшению расхода и увеличению напора насоса на H1. Рабочая точка A1 нерегулируемого насоса в этом случае изменяется на A2.
В системах с регулируемыми насосами давление в системе будет
ниже на H2, по сравнению с системой с нерегулируемым насосом.
Если в системе установлен нерегулируемый насос, то при закрытии
термостатического вентиля перепад давления на нем увеличивается из-за роста напора насоса в области малой производительности.
Этот выросший перепад давления на вентиле приводит к местному
увеличению скорости воды, что в свою очередь вызывает неприятный кавитационный шум. Если в системе будет установлен насос
GRUNDFOS ALPHA2, давление в системе перед вентилем будет падать при уменьшении подачи насоса, то есть причина
возникновения шума будет устранена.
Регулировка напора насоса
Регулировка насоса Grundfos ALPHA2 осуществляется при помощи клавиши.
Режимы работы насосов Grundfos ALPHA2:
- в ALPHA2 функция AUTOADAPT
- 2 режима поддержания постоянного давления
- 2 режима пропорционального регулирования давления
- 3 фиксированные скорости вращения
- ночной режим
Системы отопления
Насосы Grundfos ALPHA2 используются для различных систем отопления. Автоматика насоса ALPHA2 регулирует перепад давления в соответствии с текущими потребностями системы без применения внешних элементов. Насосы применяются главным образом для одно- или двухтрубных систем отопления, но могут также использоваться в смесительных контурах крупных систем. Для систем теплых полов рекомендуется применять бронзовое исполнение насосов: ALPHA2 N в исполнении из нержавеющей стали, поскольку перекачиваемая жидкость часто содержит большое количество воздуха, что вызывает коррозию чугунного корпуса. |
Однотрубная система отопления
Двухтрубная система отопления
Система теплых полов
|
Спецификация материалов
 |
|
Монтаж
Электродвигатель
Четырехполюсный синхронный двигатель с постоянным магнитом.
Система управления насосом встроена в блок управления, который
присоединен к корпусу статора с помощью двух винтов и подключен
к статору с помощью кабельного разъема. Блок управления оснащен двумя клавишами.
Возможны следующие положения клеммной коробки:
|
 |

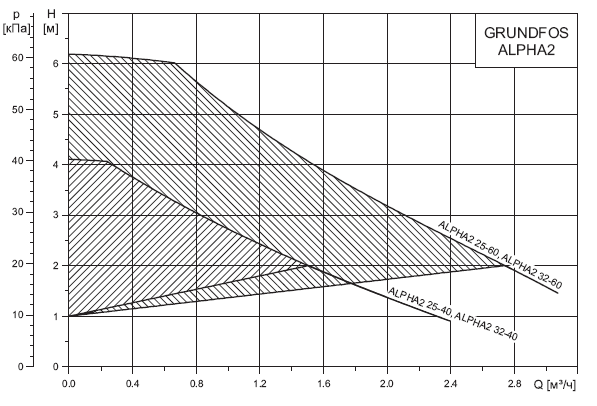

Настройки и рабочие характеристики насоса Grundfos ALPHA2
Зависимость между настройками насоса и его рабочими характеристиками
На рисунке пунктирными линиями представлена зависимость между настройками насоса и его рабочими характеристиками.
Настройки |
Кривая характеристики насоса |
Функция |
| AUTOADAPT (заводская настройка) | Кривая пропорционального регулирования от самого высокого до самого низкого значения напора | С помощью функции AUTOADAPT насос ALPHA2 автоматически регулирует
характеристику насоса в установленном диапазоне производительности, при
этом осуществляется регулировка:
- Регулировка характеристики насоса в соответствии с размером системы. - Регулировка характеристики насоса в соответствии с колебаниями нагрузки с течением времени. В AUTOADAPT насос настроен на пропорциональное регулирование напора. |
| PP1 | Кривая пропорционального регулирования с самым низким значением напора | Рабочая точка насоса будет смещаться вверх или вниз по самой низкой кривой пропорционального регулирования напора, в зависимости от расхода теплоносителя. Напор (давление) падает при снижении расхода и увеличивается при повышении расхода |
| PP2 | Кривая пропорционального регулирования с самым высоким значением напора | Рабочая точка насоса будет смещаться вверх или вниз по самой высокой кривой пропорционального регулирования напора, в зависимости от расхода теплоносителя. Напор (давление) падает при снижении расхода и увеличивается при повышении расхода |
| CP1 | Кривая регулирования с самым низким постоянным значением напора | Рабочая точка насоса будет находиться на кривой с самым низким значением напора, в зависимости от расхода теплоносителя в системе. Напор (давление) остаётся постоянным, независимо от расхода теплоносителя |
| CP2 | Кривая регулирования с самым высоким постоянным значением напора | Рабочая точка насоса будет находиться на кривой с самым высоким значением напора, в зависимости от расхода теплоносителя в системе. Напор (давление) остаётся постоянным, независимо от расхода теплоносителя |
| III | Частота вращения III | Насос ALPHA2 работает с фиксированной частотой вращения. Частота вращения III соответствует максимальной рабочей характеристике. Чтобы быстро удалить воздух из насоса, установите насос на частоту вращения III на короткий промежуток времени |
| II | Частота вращения II | Насос ALPHA2 работает с фиксированной частотой вращения. Частота вращения II соответствует средней рабочей характеристике |
| I | Частота вращения I | Насос ALPHA2 работает с фиксированной частотой вращения. Частота вращения I соответствует минимальной рабочей характеристике. |
| ALPHA2 переходит на кривую ночного режима, т.е. на минимальную производительность и энергопотребление при соблюдении определённых условий |
Перекачиваемые жидкости
В зависимости от модели циркуляционные насосы фирмы
Grundfos могут использоваться для перекачивания:
- чистых невязких неагрессивных жидкостей,
не содержащих твердых частиц или волокон;
- охлаждающих жидкостей, не содержащих минеральных
масел;
- горячей воды в системах водоснабжения;
- умягченной воды.
Кинематическая вязкость воды составляет 1 мм2/с (1 сСт)
при 20 о С. Если циркуляционный насос применяется для перекачивания жидкости с более высоким значением вязкости, то его гидравлические характеристики понижаются.
Пример: концентрация 50% гликоля при 20 о С повысит вязкость водного раствора примерно до 10 мм2/с (10 сСт), что вызовет снижение гидравлической характеристики насоса
примерно на 15%.
При выборе насоса необходимо учитывать кинематическую
вязкость и плотность перекачиваемой жидкости.
Давление на входе
Чтобы исключить кавитационные шумы и повреждение подшипников насоса при высокой температуре, во всасывающем патрубке насоса необходимо поддерживать минимальное давление, значения которого указаны в следующей таблице:
Циркуляционный насос ALPHA2 L – это надёжный и высокоэффективный насос А-класса, предназначенный для обеспечения циркуляции воды в отопительных системах, местных системах горячего водоснабжения, а также системах кондиционирования.
Насосы серии ALPHA2 L имеют три режима фиксированной частоты вращения, два режима поддержания постоянного давления и два режима пропорционального регулирования давления, способные удовлетворить требования любой системы отопления.
В комплект поставки входит: насос, ALPHA-штекер, резиновые уплотнители, инструкция по монтажу. Модели ALPHA2 L 25-xx дополнительно комплектуются резьбовыми присоединениями.
Насосы серии ALPHA2 L входят в премиальную программу GRUNDFOS «Сервис за 24 часа ». Гарантия 5 лет.
Назначение
Насосы серии ALPHA предназначены для обеспечения циркуляции воды в отопительных системах, местных системах горячего водоснабжения (исполнение “N”), а также в системах кондиционирования воздуха и охлаждения. Конструкция насосов ALPHA позволяет перекачивать жидкости в температурном диапазоне от + 2 °C до +110 °C.
Особенности и преимущества
- Высокая энергоэффективность, коэффициент EEI < 0,23;
- Управление всеми 7 режимами одной клавишей: 3 фиксированные скорости, 2 режима постоянного давления, 2 режима пропорционального давления;
- Электродвигатель с постоянными магнитами;
- Встроенная тепловая защита;
- Мгновенное подключение к сети с помощью ALPHA-штекера;
- Компактный дизайн;
- Гарантия 5 лет;
- Премиальный «Сервис за 24 часа» от GRUNDFOS.
Технические характеристики
Примечание
Данная версия насоса снята с производства
Отопительные системы, смонтированные на основе естественной циркуляции воды, обладают достаточно существенным недостатком – слабый циркуляционный напор. Эта проблема наиболее ярко проявляет себя в многоквартирных зданиях. Одним из решений для преодоления этого недостатка является увеличение труб в диаметре. Но это - путь в никуда, так как он ведет к увеличению металлоемкости, сложностям в прокладке труб. То есть данное решение совершенно неактуально для современных высотных зданий.
Фирма Grundfos предлагает свой способ для приведения отопительной системы в оптимальное рабочее состояние – установка циркуляционных насосов. Среди широкой вариативной линейки моделей циркуляционных насосов фирмы Grundfos выделяются несколько моделей. Рассмотрим их характерные особенности, достоинства и условия применения.
Циркуляционный насос Grundfos Alpha2 – первый насос с системой AUTOADAPT , предназначенный для автоматического выбора оптимальных настроек функционирования оборудования в зависимости от условий, существующих в конкретной отопительной системе в определенное время. Кроме того, все насосы этого модельного ряда обладают высокой энергоэкономичностью . Использование насосов типа и по сравнению с аналогичными моделями принесет пользователю существенную экономию до 400 кВт в год .
Конструктивные характеристики насосов Alpha2 и :
Материал корпуса – чугун или сталь ;
Система «мокрого ротора» - двигатель насоса, находясь в герметичной гильзе из нержавеющей стали, находится непосредственно в теплоносителе и имеет возможность автоматически охлаждаться, при этом подшипники регулярно подвергаются смазке;
В состав электродвигателя добавлены магниты постоянного действия и частотный преобразователь ;
Система AUTOADAPT обеспечивает автоматизацию регулировки настроек насоса;
Вал и подшипники выполнены из керамики , тем самым существенно увеличен их срок службы.
Насосы Grundfos Alpha2 в выгодную сторону отличаются от своего "собрата" следующими конструктивными особенностями :
- наличие индикатора потребленной энергии;
- возможность регулирования уровня давления в ночное время суток;
- наличие индикатора неисправностей;
Технические характеристики насосов :
Рабочее давление системы - до 10 бар;
Температура теплоносителя - до +110°С;
Подача (расход) – до 3 м3/ч;
Панель управления насоса Grundfos Alpha2:
1 - индикатор фактического энергопотребления
насоса (в Вт);
2 - световые поля, отображающие настройки насоса;
3 - индикатор состояния "ночного режима";
4 - кнопка включения "ночного режима";
5 - кнопка выбора настроек насоса- мощность насоса – до 45 Вт;
Применение насосов Grundfos Alpha2 и Alpha2 L :
Циркуляционные насосы Alpha2 и Alpha2 L благодаря своим конструктивным и функциональным особенностям с легкостью могут быть вмонтированы в одно– и двухтрубные системы отопления.
Если насосы Alpha2 и Alpha2 L усилить дополнительной защитой в виде корпуса из нержавеющей стали, то получится возможность использовать их при монтаже «теплого» пола .
При установке в системы горячего водоснабжения насосы фирмы Grundfos имеют дополнительную опцию в виде термостата и автодатчика – таймера, позволяющего включать оборудование в рабочий режим только при нагрузке.
При сборке систем кондиционирования используются циркуляционные насосы Grundfos стандартной комплектации.
Достоинства циркуляционных насосов Grundfos Alpha2 и Alpha2 L :
- высокая энергоэффективность (класс А) - потребление энергоресурсов на 4/5 меньше, чем у насосов класса D . Также коэффициент энергоэффективности (EEI ) насосов Alpha2 составляет 0,15, что является лучшим показателем в своем классе;
- экономичность оборудования ;
- возможность управления процессами одной кнопкой;
- возможность ручной регулировки скорости оборотов;
- низкий уровень шумопроизводства;
- возможность использования в помещениях любых объемов вследствие небольших размеров.
- большой срок эксплуатации - гарантия на насосы Grundfos Alpha2 и Alpha2 L составляет 5 лет!
Насосы GRUNDFOS ALPHA2 используются для циркуляции воды или гликольсодержащих жидкостей в регулируемых системах отопления и в системах отопления с переменным расходом. Помимо этого, насосы могут применяться для циркуляции в системах горячего водоснабжения.
Помимо исключительной надёжности, насос обладает широкими функциональными возможностями: три фиксированные частоты вращения, три режима поддержания постоянного перепада давления, три режима пропорционального регулирования перепада давления, а также запатентованная функция AUTOADAPT для работы в контуре с радиаторами и функция автоматического перехода в ночной режим.
В режиме управления AUTOADAPT ALPHA2 анализирует нагрузку на систему отопления и оптимизирует свою работу, чтобы соблюсти баланс между максимальным уровнем комфорта и минимальным энергопотреблением.
Обновлённые ALPHA2 получили функцию гидравлической балансировки системы отопления с мобильным приложением Grundfos GO Balance .
Особенности и преимущества
- Встроенный в насос частотный преобразователь автоматически регулирует скорость вращения в зависимости от фактической потребности системы;
- Режим управления AUTOADAPT анализирует нагрузку на систему отопления и оптимизирует работу насоса. В результате насос обеспечивает баланс между максимальным уровнем комфорта и минимальным энергопотреблением.
- Новые ALPHA2 оснащены функцией балансировки системы отопления. Насос, взаимодействуя с пользователем через мобильное приложение Grundfos GO Balance, анализирует гидравлические характеристики системы отопления и выдаёт рекомендации по настройке запорно-регулирующих клапанов. (необходим модуль связи ALPHA Reader);
- Энергоэффективный электродвигатель с постоянными магнитами;
- Для систем горячего водоснабжения доступно исполнение с корпусом из нержавеющей стали (код исполнения - N);
- Индикатор на панели управления показывает текущую потребляемую мощность или текущий расход;
- Функция ночного режима;
- Функция летнего режима;
- Функция надёжного запуска;
- Встроенная защита от «сухого» хода;
- Встроенная тепловую защиту;
- Лёгкое подключение к сети электропитания благодаря специальному штекеру ALPHA;
- В моделях ALPHA2 25-XX резьбовые присоединения поставляются в комплекте.
Преимущества гидравлической балансировки отопительных систем и систем "теплых полов" с использованием решения Grundfos ALPHA2
- Снижение затрат на топливо до 20%;
- Экономия 3 600 руб. / год на топливе для дома 200м 2 *;
- Срок окупаемости дополнительных затрат - 2 года*;
- Снижение затрат на оборудование отопительной системы до 10%;
- Устранение шума воды в термоголовках радиаторов;
- Простой и быстрый процесс компьютерной балансировки системы с профессиональным результатом;
- Детальный отчёт по результатам балансировки в электронном виде, готовым к печати.
