Мелкозаглубленный фундамент на пучинистом грунте для крыльца. Как сделать мелкозаглубленный ленточный фундамент

Среди всех существующих типов опорных конструкций по степени распространенности уверенно лидирует .

Он обладает оптимальным набором эксплуатационных качеств, обеспечивает достаточную несущую способность при относительно небольшом расходе строительных материалов.

Существует несколько вариантов конструкции с различными техническими характеристиками, которые позволяют применять наиболее подходящий для имеющихся условий тип фундамента.

Выбор всегда бывает обусловлен гидрогеологической обстановкой на участке и соответствует величине нагрузок.

Обычный ленточный фундамент погружают в грунт на глубину ниже уровня промерзания. Этот тип основания так и называется - заглубленный. Лента опирается на неподвижные и стабильные грунтовые слои, что исключает воздействия снизу на подошву основания.

При этом, боковые поверхности ленты имеют большую площадь, на которую воздействуют силы горизонтального пучения. Это создает высокую опасность для основания, поскольку боковые воздействия способны разрушить опорную конструкцию и представляют угрозу для постройки.

В наибольшей степени это опасно для малоэтажных небольших зданий, частных домов, вес которых не способен компенсировать нагрузки пучения.

Существует облегченный вариант - мелкозаглубленный ленточный фундамент (МЗЛФ). Он погружается в грунт на относительно небольшую - от 0,5 до 1,5 м, что выше уровня промерзания грунта.

При такой конструкции возникает возможность появления вертикальных нагрузок пучения, воздействующих снизу, но значительно уменьшаются боковые воздействия.

Конструкция МЗЛФ практически полностью повторяет обычный вариант, но с поправкой на меньшую глубину погружения. Несущая способность такого основания снижена и позволяет строить только относительно легкие малоэтажные здания, в основном, используется для частных жилых домов.

Достоинства и недостатки

К достоинствам МЗЛФ относят :

• Малый объем земляных работ.
• Значительно сокращается расход строительных материалов.
• Появляется возможность самостоятельного строительства.
• Финансовые затраты намного ниже, чем при строительстве обычного основания.

К недостаткам принято относить:

• Уменьшение несущей способности ленты.
• Запрет на строительство массивных и тяжелых построек. МЗЛФ предназначен только для малоэтажных и относительно легких домов.
• Существует необходимость тщательного обследования участка.

Для каких грунтов его используют

Мелкозаглубленная лента подходит практически для всех типов грунта, кроме наиболее проблемных, к которым относятся торфяники, заболоченные участки.

Возможно строительство на следующих типах грунта :

• Сухие песчаные почвы.
• Гравелистые, скальные участки.
• Супеси, суглинки.
• Глинистые почвы.

Для каждого типа грунта существуют собственные технологические особенности , связанные с глубиной погружения и составом ленты. Так, для сильно пучинистых почв не рекомендовано строительство сборных фундаментов, в особенности из кладочных материалов (кирпич, шлакоблок и т.п.).

Нагрузки пучения неравномерны и распределяются случайным образом. Кроме того, они непостоянны и способны менять свои значения, усиливаясь и ослабевая в разных, не поддающихся предварительному расчету, точках.

Поэтому на проблемных грунтах нужна монолитная лента, способная противостоять возникающим нагрузкам.

МЗЛФ нельзя использовать на склонах, поскольку слабый контакт с грунтом спровоцирует сползание постройки.

Что такое пучинистые грунты и чем они опасны

Пучение - это процесс увеличения объема грунта, вызванный расширением замерзшей воды. Пучинистые грунты содержат достаточное количество влаги, чтобы она смогла повлиять на их состояние в зимнее время.

Примечательно, что на территории России большинство участков обладают таким типом грунта, что выдвигает особые требования к технологии строительства.

Наличие влаги делает эти грунты нестабильными в холодное время года. Вода замерзает, расширяется и начинает выдавливать грунт вверх или в стороны наименьшего сопротивления.

При этом, величина нагрузок пропорциональна количеству влаги и в разных точках имеет собственные значения, которые постоянно меняются.

Какие типы можно отнести к пучинистым

Пучинистые грунты - это почвы, содержащие большое количество влаги, способные поглощать и удерживать ее в себе.

К ним относятся :

• Глинистые грунты . Обладают наибольшим пучением, так как глина не пропускает воду, но хорошо удерживает ее благодаря пористой структуре. Из-за этого глинистые участки никогда полностью не высыхают, что является серьезной проблемой для строителей.
• Суглинки . Состоят из глины (10-30%) и песка. Способны задерживать воду в меньших объемах, чем глины, что уменьшает показатели морозного пучения относительно максимальных значений.
• Супеси . Содержание глины не превышает 10%, остальной состав приходится на песок. Впитывание воды у такого грунта относительно невысокое и степень пучения низкая.

Проблемными в отношении пучения являются также слоистые почвы, содержащие глиняные прослойки. Они задерживают впитывающуюся с поверхности воду, образуя почвенные водоносные слои.

Они нестабильны, периодически появляются и исчезают, что затрудняет предварительные .

Как защитить МЗЛФ от пучения

Защитой от пучения является слой песчаной засыпки. Она находится между дном и стенками траншеи и бетонной лентой, отсекая основание от непосредственного контакта с грунтом. Песчаный слой свободно пропускает влагу, вследствие чего прилегающие к ленте массы грунта всегда сухие и не склонны к пучению.

Нижний слой, находящийся непосредственно под основанием ленты, называется подушкой . Он компенсирует нагрузки, возникающие в подстилающих слоях грунта и служит местом размещения дренажной системы, выводящей излишки воды в специальные колодцы или близлежащие водоемы.

Пошаговая инструкция по монтажу

Технология строительства МЗЛФ отработана многолетней практикой и состоит из нескольких этапов, являющихся продолжением друг друга. Изменить последовательность действий невозможно, как и пренебречь какими-либо операциями.

Любая «самодеятельность» крайне опасна, создает возможность разрушения основания и постройки.

Порядок действий :

• Подготовка участка и рытье траншеи.
• Засыпка песчаной подушки.
• Установка опалубки.
• Монтаж армпояса.
• Заливка бетона, выдержка для затвердения.
• Гидроизоляция, засыпка пазух.

Рассмотрим эти операции внимательнее.

Подготовка траншеи

Удаляется верхний слой почвы, участок планируется и выравнивается по горизонтали. Затем производится разметка траншеи с помощью колышков и натянутых между ними шнуров . Отмечаются все угловые точки и места примыкания участков траншеи.

По разметке выкапывается траншея на заранее определенную глубину. Если работы производились с привлечением техники, все углы и пересечения выравниваются вручную.

Затем на дно траншеи засыпается слой песчаной подушки. Его толщина составляет 20-40 см. Чем выше показатель пучинистости, том толще должен быть слой засыпки. Материал тщательно трамбуют до максимального уплотнения.

На поверхность укладывают слой геотекстиля, поверх которого укладывается двойной слой горизонтальной (рубероид с промазкой битумной мастикой).

Монтаж опалубки

Опалубка собирается из обрезных досок. Они должны быть прямые и ровные, рекомендуется использовать строганный материал с одинаковой толщиной . Доски собирают в щиты шириной немного большей, чем высота ленты.

Никаких щелей или зазоров не должно быть, при обнаружении их следует заткнуть паклей или деревянными рейками.

Сборка щитов производится на поверхности, после чего их аккуратно опускают в траншею, выравнивают по осям и укрепляют снаружи упорами и вертикальными планками, а изнутри - поперечинами, определяющими ширину ленты.

Армирование и вязка

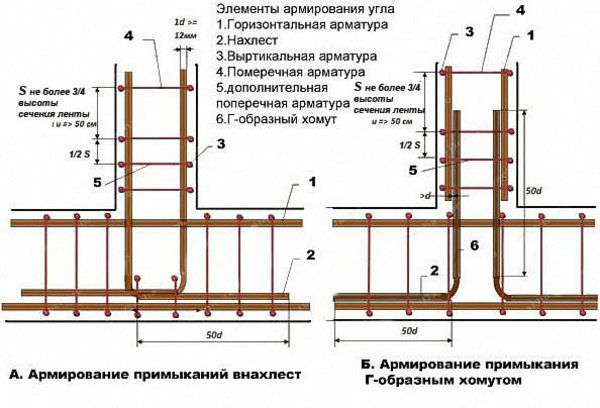

Арматура необходима для усиления ленты и компенсации осевых растягивающих усилий. Лента неустойчива на изгиб, а нагрузки пучения проявляются именно таким образом, поэтому создание армпояса является важнейшим этапом.

Основные функции выполняют горизонтальные стержни. Они размещаются на глубине 2-5 см от поверхности бетона . Для поддержки их в необходимом положении до момента заливки применяется вертикальная арматура - хомуты, предназначенные для фиксации положения стержней в составе пространственной решетки.

Рабочие стержни имеют толщину 12-16 мм, вспомогательные - 6-8 мм.

Сборка каркаса производится методом вязки мягкой стальной проволокой. Выполняются скрутки, образованные кусками проволоки длиной 25-30 см, сложенными пополам. Проволока обхватывает соединение прутков и скручивается на 4-6 оборота с помощь. специального крючка.

Такой способ прост и не требует использования специального оборудования.

Заливка

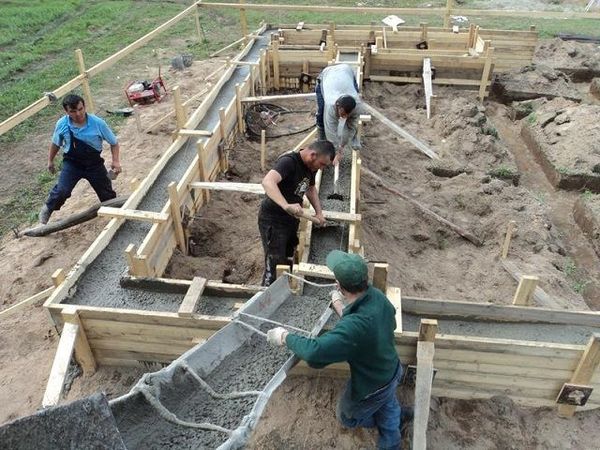

Заливка производится в один прием. Перерыв более суток недопустим, поэтому необходимо продумать и организовать процесс так, чтобы успеть залить всю ленту за один раз. Рекомендуется использовать готовый бетон, доставленный на площадку в миксере.

Надо создать систему лотков, подающих материал в опалубку. Заливка ведется с разных точек с таким расчетом, чтобы подавались равные количества бетона . Это поможет обеспечить равномерное качество ленты во всех точках, создаст максимальную прочность и устойчивость к нагрузкам.

После ленту накрывают полиэтиленом и каждые 4 часа поливают водой. Через 3 для режим полива меняется - каждые 8 часов. Так продолжается еще неделю, после чего можно демонтировать опалубку.

Окончательное застывание ленты происходит через 28 дней.

ОБРАТИТЕ ВНИМАНИЕ!

Сокращать срок выдержки бетона нельзя, это делает ленту менее прочной и надежной.

Завершающие этапы работы

После застывания на поверхность ленты устанавливаются гидроизоляция и утеплитель. Верхняя плоскость изолируется тем же способом,что и нижняя - двойным слоем рубероида, скрепленных битумной мастикой.

Боковые поверхности покрывают одним из нескольких типов гидроизоляции - пропиткой, битумной мастикой или оклеечными материалами.

Монтаж теплоизолятора производится с внутренней и внешней стороны ленты.

Используются влагонепроницаемые виды утеплителей :

• Пеноплекс.
• Пенопласт.
• Жидкий пенополистирол.
• Вспененный полиэтилен и т.п.

Установка изоляции должна быть сплошной, без щелей и промежутков. После выполнения этих операций производится засыпка пазух (оптимально - гравелистым песком), затем с внешней стороны заливается отмостка.

Полезное видео

В данном видео вам расскажут о небольших советах по установке МЗЛФ:

Заключение

Создание мелкозаглубленного ленточного фундамента на пучинистых грунтах выполняется обычным способом, только создается более толстый слой песчаной засыпки. Он выполняет задачи по отсечке нагрузок пучения от ленты и производит дренирование прилегающих к основанию слоев.

Все остальные действия практически не отличаются от общепринятой технологии и выполняются в соответствии с отработанной методикой.

Вконтакте

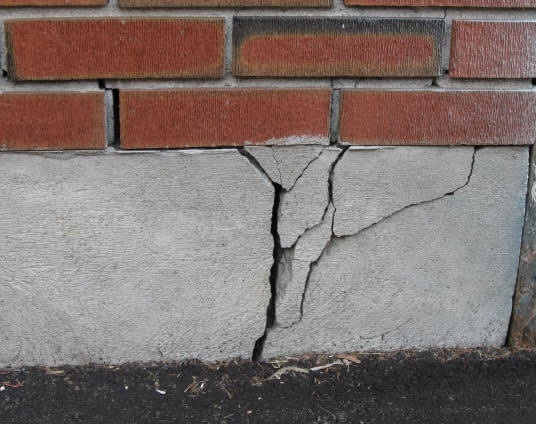

Назвать пучинистый грунт лучшим вариантом для строительства фундамента нельзя. Чтобы основание на таком грунте не рушилось, необходимо решить несколько задач и придерживаться некоторых правил. Ведь подвижки грунта чреваты тем, что фундамент может деформироваться и на здании образуется трещина. По мнению многих специалистов, мелкозаглубленный ленточный фундамент на пучинистых грунтах идеальное решение. Он отлично справится с нагрузкой, не боясь неравномерной усадки и разрушений.

Кроме того, такая конструкция подойдет к большинству строений. А в чем еще преимущества мелкозаглубленного фундамента? И чего его можно сделать? Что следует учитывать при строительстве? Как именно его соорудить? Давайте узнаем.

Описание фундамента и его положительные стороны

Мелкозаглубленный ленточный фундамент - это средний вариант между незаглубленным и заглубленным ленточный основанием. Технология строительства практически идентична обычному фундаменту. Меняется только глубина залегания ленты. Однако, это позволяет фундаменту быть «маневренным» и при пучении грунта подниматься вместе с ним. В то же время он не будет разрушаться. Только чтобы достичь этого, при закладывании основания нужно строго придерживаться технологии. Если отступить от правил, то ваш фундамент для дома может растрескиваться.

За счет того, что лента будет залегать неглубоко, вы получаете много преимуществ. Какие они?

1. Возможность выполнить всю работу своими руками.
2. Для работы не потребуется привлечение тяжелой техники. Достаточно банальных инструментов и рабочих рук.
3. Так как материала потребуется меньше, то и стоимость работ снижается.
4. Устройство мелкозаглубленного ленточного фундаменты выполняется значительно быстрее.
5. Трудозатраты на формирования фундамента на пученистом грунте снижаются.
6. Имеет хорошую способность выдерживать нагрузки и подходит для небольших домов, дач, гаражей и бань.

Для небольшого дома при пучинистом грунте - это идеальный вариант основания. Себестоимость меньше, чем у фундамента глубокого залегания, а несущей способности для постройки хватит.

Обратите внимание! Закладывать мелкозаглубленный фундамент в зимний период времени, когда грунт промерз, нельзя. А на зиму оставлять его ненагруженный тоже запрещается.

Что касается периода, за который вы можете залить фундамент и возвести стены, то он равен приблизительно 4- 5 месяцев. А из чего можно сделать основание?

Материалы для фундамента

Мы узнали, что ленточный фундамент состоит из ленты, которая залегает неглубоко в земле и проходит под каждой стеной. В классической варианте - эта лента делается монолитной. Но, такое вариант не единственный. Есть и другие материалы, которые подойдут для этой работы. Какие они?

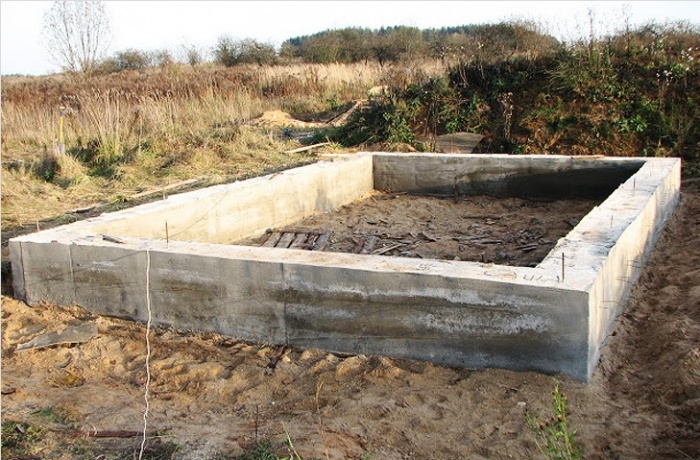

Железобетонный фундамент

Самый распространенный и востребованный вариант основания. Отличается высокой прочностью готового фундамента. Благодаря бетонному раствору, лента получается монолитной, без швов и мостиков холода. А чтобы усилить бетон и придать ему большей жесткости, используются арматурные прутья. Такая армированная сетка позволяет бетону не трескаться и быть долговечнее.

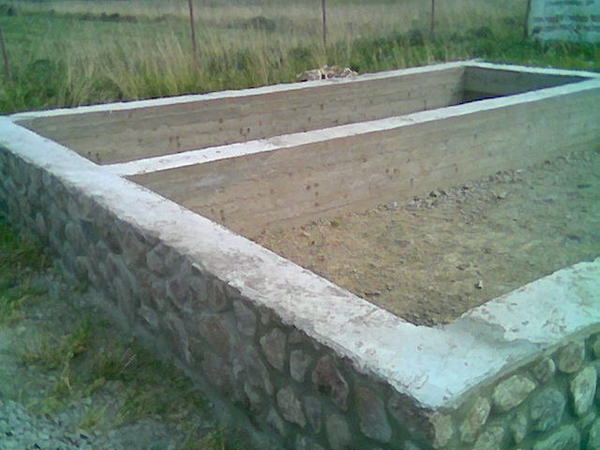

Бутобетонный фундамент

Бутобетон - это практически тот же бетон, только при его изготовлении в раствор добавляют крупные бутовые камни. Однако, если учесть, что мы говорим о пученистом грунте, то он для этой цели не подходит. Его можно использовать для легкого грунта - на песке, скалистой породе и на гравии.

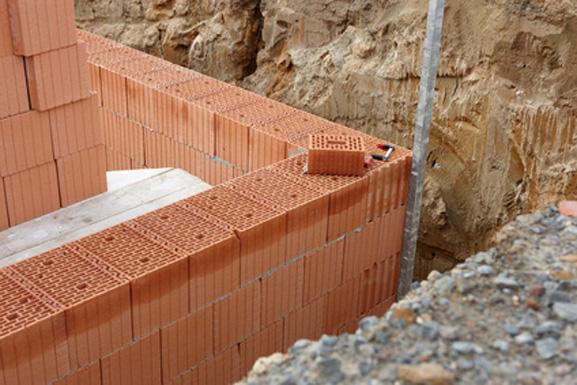

Фундамент из кирпича

Вариант дорогой, поэтому используется редко. Позволительно возводить такое основание только для регионов с сухим климатом, в которых практически нет грунтовых вод и минимальное количество выпадений осадков.

Параметры расчета фундамента

Каждый знает, что перед тем как начать строительство любого фундамента, нужно выполнить расчеты и составить план. Что нужно учитывать при основании на пучинистом грунте? Важно сделать анализ степени пучения грунта. Второй момент - несущая способность грунта. В зависимости от этого определяется толщина песчаной подушки, высота и ширина ленты фундамента. Некоторые ориентируются на данную формулу: для определения глубины, ширину ленты умножают в 3- 4 раза.

Обрате внимание! Немаловажной является и площадь постройки, наличие дополнительных этажей.

При расчетах примите во внимание подвальные или полуподвальные помещения. А чтобы ускорить подготовку до строительства и сами работы, укажите материал, который будете использовать и его количество. Размер цоколя (наземной части) не должен превышать подземную часть ленты. Меньше можно, но не больше. Обычно мелкозаглубленный фундамент имеет глубину залегания около 50 см.

Хочется детальней остановится на глубине залегания фундамента. В дополнение ко всему она зависит и от глубины промерзания грунта и уровня грунтовых вод. Принцип такой - если грунтовые воды близко к поверхности, а уровень промерзания грунта большой, то грунт будет сильно смещаться. Поэтому закладывать фундамент нужно глубже в грунт. Ниже приводится таблица минимальной глубины заложения, которую вы можете использовать для своих расчетов.

Строим фундамент своими руками

Мы упоминали, что такую конструкцию ценят за то, что все работы по устройству можно выполнить своими руками. Когда вы сделали расчет и у вас на руках есть план, можно приступать к работе. Только вот есть один момент: начинать строить лучше ранней весной. Так, вы сможете до лета дать основанию набраться прочности. А летом сможете спокойно возводить коробку. Когда все готово, можно начинать работы. Мы рассмотрим весь процесс пошагово, как в инструкции, чтобы вам было легче понимать, что за чем идет.

Уменьшение глубины заложения фундаментов позволяет в ряде случаев сэкономить существенные средства. Устройство фундаментной плиты без заглубления и вовсе позволяет убить одним выстрелом двух зайцев – не связываться с рытьем котлована и возведением подземной части стен, а также получить прочное основание для устройства пола первого этажа.

Но, если всё так хорошо, почему фундаменты мелкого заложения до сих пор не вытеснили «обычные»?

Зачем вообще заглублять фундаменты?

В классическом случае глубина заложения фундаментов соответствует глубине промерзания грунта. По ссылке: — можно бесплатно скачать калькулятор расчета глубины промерзания грунтов (города России и СНГ) с климатическими картами. В этом случае резко ограничено проникновение холода в подполье первого этажа, исключено пучинистое воздействие грунта на подошву фундамента. Напомним, что морозное пучение это свойство водонасыщенных мелкодисперсных (глинистых, суглинистых) грунтов набухать при замерзании.

Очевидно, что для устройства фундамента мелкого заложения необходимо решать два вопроса: нивелирование сил морозного пучения, утепление.

Нивелирование сил морозного пучения

В случае наличия на строительной площадке пучинистых свойств грунта для устройства фундамента мелкого заложения обычно рекомендуют устройство подсыпки не пучинистым материалом, изолирующей фундаменты. Данные рекомендации подробно описаны в ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах».

Изоляцию фундамента следует выполнять по всей его поверхности, то есть не только снизу, но и по вертикальным граням.
В качестве непучинистого грунта лучше всего применить песок крупной или средней зернистости. В условиях сезонного появления так называемой «верховодки» (грунтовой воды, выклинивающейся на поверхность) понадобится устройство дренажа вокруг здания во избежание заиливания противопучнистой подсыпки. В противном случае через несколько сезонов подсыпка может приобрести пучинистые свойства.

Утепление фундамента и отмостки

Утепление фундамента мелкого заложения является критически необходимым. Утепление позволит не только избежать проникновения холода из-под пола, но и исключить причину пучения. Последнее не возможно при плюсовых температурах.
Граничная глубина промерзания грунта обуславливается не только температурой наиболее холодной пятидневки в регионе строительства, но и наличием расплавленной магмы в центре планеты. При отсутствии тепла глубоко под землей сезонное промерзание грунта было бы куда сильнее, вплоть до невозможности возникновения жизни на Земле. Это обстоятельство обуславливает прямую целесообразность утепления отмостки вокруг здания – оно не позволит промерзнуть грунту вокруг малозаглубленного фундамента и проникнуть под него.

1-монолитный фундамент, 2-стеновая кладка, 3-основание пола, 4-песчаная подсыпка, 5-утеплитель, 6-гидроизоляция, 7-обратная засыпка, 8-отмостка.

В качестве утеплителя в данном случае допускаются только гидрофобные материалы, не впитывающие влагу и имеющие высокие прочностные показатели. Наилучшим образом из распространенных материалов подходит ЭППС – экструдированный пенополистирол, часто называемый «твердым пенопластом». Его можно закладывать даже под фундаментные плиты легких зданий.

Утепление пола и температурный режим

Основная сложность при устройстве фундаментов мелкого заложения заключается в поиске баланса между утеплением пола и температурным режимом в зимний период. Это критически важно для холодных регионов при наличии подвала.

При устройстве фундамента мелкого заложения необходимо исключить промерзание грунта не только под фундаментом, но и под полом.

Очень часто встречается мнение, что при утеплении отмостки и вертикальных граней подземной части здания утепление пола можно не выполнять, или выполнять небольшой толщиной. Якобы грунтовый массив, под зданием впитав в себя тепло, сам выполняет функцию утеплителя. Но представим себе ситуацию, когда по некоторым причинам построенный дом не вводится в эксплуатацию в первый же зимний сезон. При отсутствии полноценного утепления под полом и при выключенном отоплении может произойти промерзание, так как единственный источник тепла будет находиться глубоко под землей. Утепленные стены, перекрытия и крыша в виду не герметичности здания едва ли могут гарантировать плюсовую температуру в помещении при сильном морозе на улице. Посещая зимой, дачный домик с выключенным отоплением Вы же не ожидаете внутри плюсовую температуру, не так ли?

Таким образом, главной опасностью для здания с фундаментом мелкого заложения является промерзание сквозь наружные стены строения. Во избежание пучения грунта под полом необходимо либо обеспечить зимой в помещениях плюсовую температуру, либо обеспечить утепление пола тем же термическим сопротивлением, которое требуется для стен в регионе строительства. Причём второй вариант, пожалуй, предпочтительнее – снизятся энергозатраты на прогревание грунтового массива под зданием, в зимний период при отсутствии отопления температура грунта под зданием будет равномерной. При «частичном» утеплении пола с поддержанием плюсовой температуры возможно промерзание в углах здания, как в наиболее уязвимой зоне.

Шведский опыт

В подтверждение выше сказанного, рассмотрим температурные диаграммы из отчёта шведских специалистов, изучавших опыт строительства частных домов на незаглубленных плитах в самой Швеции. Рассматривался регион с глубиной промерзания 2,3м. Проводились исследования при толщине утеплителя в полу 10см, 20см и 30см. В результате были получены следующие температурные диаграммы:

Как видно из рисунка, в условиях отсутствия утепленной отмостки при большой толщине утеплителя тепловой режим здания не может полностью прогреть грунтовую толщу. Промерзание грунта заходит под пятно здания. Мощное утепление пола (с точки зрения сбережения тепла внутри земли) не спасает углы здания от мороза на поверхности. И наоборот, при незначительном утеплении пола в случае включенного отопления промерзание за счёт существенных энергозатрат на отопление не происходит.

Рассмотрим следующую диаграмму:

В этом эксперименте под пятном здания заложен утеплитель толщиной 0,3м, под отмосткой – 0,1м. Ширина утепления отмостки принималась равной 0м, 0,6м, 1,2м. Полученная диаграмма наглядно показывает эффективность утепления отмостки. При ширине утепления 0,6м и 1,2м при прочих равных условиях (по отношению к предыдущему эксперименту) промерзание грунта не заходит под пятно здания.

В нашей стране распространение фундаментов мелкого заложения только начинает использоваться массово из-за отсутствия опыта такого строительства. В нормативных строительных документах требований к устройству утепленных фундаментов на сегодняшний день не существует.

Так что в итоге? Как правильно устраивать незаглубленный фундамент?

Устройство фундаментов мелкого заложения, можно разделить на две категории – методом изоляции фундамента от сил пучения, методом исключения пучения с помощью утепления. Подведём краткий итог по каждому варианту.

Изоляция песчаными подсыпками – это решение прошлого века. Решая вопрос воздействия сил пучения на фундаменты не решается вопрос энергозатрат на обогрев промерзающего пола. Применение подсыпок из дренирующего материала (щебень, гравий) целесообразно в случае сложных гидрогеологических условий (сезонная верховодка) в комплексе с водоотведением. При относительно глубоком уровне грунтовых вод использование непучинистых грунтов в качестве основания можно порекомендовать для сильно и чрезмерно пучинистых грунтов. При умеренной пучинистости допустимо опирание фундамента на коренной грунт, при условии полного (см. ниже) утепления. В этом случае целесообразно выполнить обратную засыпку пазух траншей (котлована) непучинистым грунтом с целью снижения риска деформации отмостки.

Современные гидрофобные теплоизоляционные материалы с высокими прочностными показателями дают возможность устройства фундаментов мелкого заложения на пучинистых грунтах. Во избежание риска деформации углов строения, а также промерзания подпольного массива грунта в случае ни введения объекта в эксплуатацию в зимний период, необходимо выполнять полное утепление цокольной части здания. Вся площадь пола, непосредственно фундаменты (если речь идет не о плите), цокольная часть стен и отмостка должны быть неразрывно утеплены. Термическое сопротивление R такого утепления должно быть идентичным требованиям, выдвигаемым для стен в регионе строительства. Ширину утепления отмостки можно принять равным не менее глубины промерзания. При существенном уровне пучинистых свойств коренного грунта – 1,5 глубины промерзания (желательно).

Опыт строительства в Швеции, Финляндии, Гренландии и не только обуславливает допустимость устройства практически незаглубленных фундаментных плит под легкие дома. Для этого выполняется срезка растительного слоя, выравнивание площадки строительства подсыпкой из песка, укладка жесткого гидрофобного утеплителя (экструдированного пенополитсирола) под всем пятном здания, утепление отмостки по всему периметру здания.

В случае строительства на фундаменте мелкого заложения легкого дома из газоблоков особенно критичным является правильное

Мелкозаглубленный фундамент на пучинистых грунтах — это строительная несущая конструкция, глубина заложения которой находится выше уровня промерзания грунта. Различают столбчатый, плитный и, самый популярный, . Связано это тем, что он обладает рядом преимуществ перед другими видами: простотой строительства и небольшой глубиной заложения. К минусам можно отнести высокую стоимость.

Разновидности оснований

Виды ленточных фундаментов и их устройство.

Если говорить о видах ленточного основания, то можно выделить глубокозаглубленные, мелкозаглубленные и . Особенности применения каждого из них описаны в других материалах нашего сайта, однако здесь следует отметить, что строительство того или иного типа в первую очередь зависит от веса будущего дома и особенностей грунта участка, где происходит строительство.

Так, мелкозаземленную основу не стоит использовать для строений из «тяжелых» материалов, а для «легких» — глубокозаземленную, особенно если речь о глинистых грунтах.

Сама же лента основания может быть выполнена в виде монолитного железобетона, либо с помощью промышленных блоков, изготавливаемых промышленным способом.

Схемы выкладки фундамента на пучинистых грунтах.

Схема ленточного основания

Чтобы правильно сделать мелкозаглубленный ленточный фундамент на пучинистых грунтах своими руками, нужно четко представлять его схему, а также технологию сооружения. Так, каждый фундамент состоит из элементов, без которых он не сможет выполнять возложенные на него функции. Малозаглубленный фундамент не является исключением и имеет свою схему, без элементов которой он не сможет выполнять свои. К таким элементам относятся:

• Песчано-гравийная подушка, состоящая из песка и щебня мелкой или средней фракции и служащая для защиты основания и нивелирования воздействия различных колебаний, которые происходят в почве (сезонные колебания).
• , служащая дополнительным элементом защиты основания от пагубного воздействия грунтовых вод, которые проникают из почвы через песок. При этом, первоначальная защита в виде щебня в подушке не всегда эффективна, особенно в случае резкого увеличения количества воды (таяние снега, обильные дожди).
• Монолитный элемент фундамента — лента, которая несет на себе всю нагрузку от дома и равномерно распределяет ее по грунту.
• Гидроизоляция, которая накладывается поверх ленты и служит защитой самого дома от влаги.
• Слой утеплителя, защищающий стены от холода, идущего с почвы в зимнее время года.
• Дренаж для отвода воды.

В случае необходимости усиления конструкции такого фундамента, его схема дополняется еще одним элементом — сваями.

Лента, сооруженная на сваях, получает дополнительное усиление за счет того, что они ввинчиваются в грунт глубже уровня промерзания, давая тем самым еще один элемент жесткости всей конструкции.

Пошаговая инструкция

Устройство МЗЛФ на глине.

Устройство мелкозаглубленного ленточного фундамента диктует следующий порядок осуществления строительных работ:

• После разметки участка необходимо вырыть траншею. Траншея занимает важное место в строительстве фундамента, поскольку перед тем, как копать, необходимо определится с ее глубиной. По общим правилам, под мелкозаглубленное ленточное основание лучше сделать ее глубиной не более 60 сантиметров.
• Следующий элемент — дренаж. для дома нужен для того, чтобы отводить лишнюю воду от основания в специальные колодцы или на поверхность земли. Планирование системы дренажа необходимо делать на первоначальном этапе строительства (рытье траншеи). Дренаж бывает двух видов.

Разметка и выемка грунта. Система дренажа.

Первый вид предусматривает наличие специальных труб непосредственно под лентой фундамента, а выведение воды и осадков осуществляется непосредственно под ним, в специальные колодцы. Такой дренаж будет располагаться либо под подушкой, либо непосредственно в ней.

Второй вид дренажа предусматривает расположение его вокруг монолитной железобетонной ленты, либо внутри блоков, из которых будет делаться лента. Такой дренаж состоит из труб, которые будут располагаться по всему периметру фундамента.

Чтобы сделать дренаж, необходимо иметь четкое представление о том, что , дерева или других аналогичных материалов, имеют структуру, которая прекрасно впитывает воду из почвы.

Чтобы этого не произошло, дренаж необходимо делать под лентой фундамента, если строение будет располагаться на сильно пучинистых грунтах. Дренажная система вокруг ленты понадобится, если строение располагается на слабых или грунтах среднего пучения.

• Следующий элемент — . Глубина заложения МЗЛФ на глине, как было сказано выше, не должна превышать 60 сантиметров. Высота подушки, в зависимости от того, какова глубина заложения фундамента, может колебаться в пределах 20-30 сантиметров. Чтобы ее правильно сделать, необходимо взять песок и щебень мелкой или средней фракции и уложить в два слоя. На грунтах среднего и высокого уровня пучения наличие слоя щебня обязательно, поскольку он, в отличие от песка, не пропускает и не впитывает грунтовые воды. Высота слоя песка должна быть 15-20 сантиметров, а остальное — слой щебня.
• Если здание будет располагаться на слишком пучинистой почве, то необходимо позаботится о слое гидроизоляции, который необходимо расположить между подушкой и лентой основания.
• Основное в — это лента. Она может быть изготовлена из специальных бетонных блоков, либо использовать монолитный железобетон. Если с блоками все понятно, то второй требует к себе особого подхода.

Первое, на что необходимо обратить внимание, — это правильное его армирование металлическими прутами, либо арматурой. На сильно пучинистых и подвижных грунтах о блоках необходимо забыть, так как они дадут трещины в местах соединения бетонной стяжкой.

Гидроизоляция и армирование.

Благодаря армированию, монолитный железобетон способен выдерживать различные нагрузки, в том числе и колебания грунта, которые происходят на пучинистых почвах.

Схема железобетонного МЗЛФ.

Чтобы его изготовить, понадобится качественная опалубка. Опалубку лучше делать из деревянных досок, а их внутренняя сторона застилается целлофановой пленкой, дабы дерево не впитывало воду из бетонного раствора.

Процесс производства ленты из монолитного железобетона на пучинистых грунтах будет следующий:

• Сначала , при этом ее лучше расположить не только на поверхности земли, но и внутри траншеи (опалубка может быть двух видов — сборно-разборная, либо неразборная, идущая идет как дополнительный элемент жесткости к ленте).
• Следующий шаг — , которое делается с помощью или металлических прутов. При этом нужно не забыть, что при армировании отдельные элементы арматуры или прутов соединяются между собой с помощью проволоки, без сварки. Только таким при таком способе соединения армирование даст бетону подвижность и амортизационные свойства, которые позволят ему противостоять колебаниям в почве.
• Далее — из цемента марки не ниже М300, песка, воды и щебня средних фракций.Также необходимо рассказать об утеплении. Без этого нельзя обойтись, поскольку в зимнее время фундамент будет тянуть холод, который будет передаваться на несущие стены дома.

  Должно происходить как в грунте, так и на поверхности земли с внутренней и наружной поверхности. Места крепления утеплителя показаны на схеме справа.

  Вообще, для мелкозаглубленной ленты глубина ее заложения не будет иметь большого значения, поскольку конструкция дома из легких материалов не дает большого давления на почву.

  Но если для строения из легких материалов сделать большую глубину, то строение начнет плавать в грунте высокого пучения. Именно поэтому для нетяжелых домов используется лента с малой глубиной.

Ленточный фундамент на пучинистых грунтах – основание, которое возводится при строительстве зданий, не оснащенных подвалами, имеющих малый вес и малую этажность. Особенность пучинистых грунтов заключается в том, что при замерзании воды, содержащейся в них, возникают неравномерные деформации. При понижении температуры окружающей среды ниже 0 0 С вода в грунте замерзает, расширяется, словно стараясь вытолкнуть фундамент постройки из почвы. Обустройство мелкозаглубленного ленточного фундамента на пучинистых грунтах оправдано тем, что такой конструкции возникающие деформации не страшны.

Выбор опоры

Работа по строительству дома на пучинистом грунте начинается с создания проекта. Для этого в первую очередь проводятся геолого-геодезические изыскания, в ходе которых устанавливается:

• уровень грунтовых вод (УГВ);
• глубина промерзания грунта;
• особенности его состава.

Проведенные исследования позволят точно рассчитать предстоящие нагрузки и выбрать марку цемента для приготовления бетонной смеси.

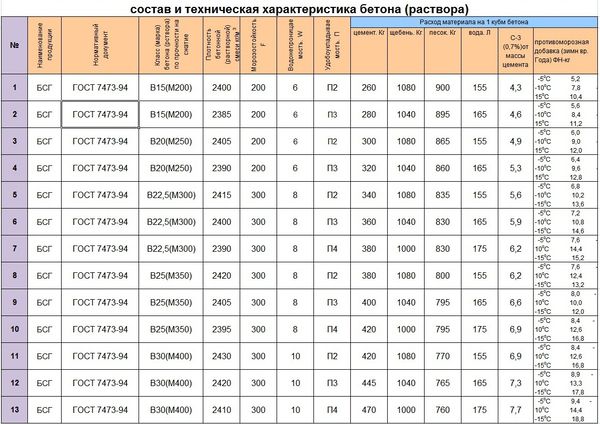

Бетон марки М300 способен выдерживать нагрузку 300 кг/см 2 . Чтобы определить марку бетона, который будет необходим для строительства, нужно вычислить общую массу строения и разделить полученные данные на общую площадь основания.

Особенность мелкозаглубленного фундамента заключается в том, что его используют при строительстве любых зданий. Это может быть жилой дом, гараж, сарай, баня, беседка. Обустроив такое основание, можно сделать пристройку к дому. По мнению многих специалистов, оптимальным вариантом основания дома является создание плитного фундамента на пучинистых грунтах. При наличии пучинистого грунта может быть сооружен такой фундамент мелкого заложения, как монолитная плита, но большей популярностью пользуется мелкозаглубленный ленточный фундамент.

Принцип действия данной конструкции значительно отличается от ленточного основания. Плита способна противостоять различным нагрузкам и негативным воздействиям, в том числе расширению почвы при ощутимом понижении температуры воздуха. На грунтах с высоким уровнем влажности земля в морозные дни заметно расширяется. Грунт пучится, вызывая разрушения неправильно созданного основания постройки.

Как сделать фундамент на участке с высоким уровнем грунтовых вод? В большинстве случаев строители принимают решение о сооружении на пучинистом грунте ленточного основания, так как плита требует выполнения работ с большой затратой материальных средств и физических усилий.

Заглубленные основания подвергаются значительным нагрузкам со стороны грунта при понижении температур и замерзании воды в почве, если УГВ незначителен, и влага находится практически рядом с поверхностью земли.

Проектирование, расчет, разметка

Особенности пучинистого грунта требуют выполнения точных расчетов в ходе проектирования основания постройки. Необходимо вычислить:

• глубину траншеи для ленты фундамента;
• ее ширину;
• общую нагрузку, которую фундаменту предстоит выдержать.

Точные расчеты, которые дают возможность правильно выбрать марку цемента для создания бетонной смеси и арматурные пруты для монтажа надежного каркаса, делаются на основании исследований, результаты которых указаны в проектной документации.

Такая характеристика, как прочность монолитной ленты основания, зависит от точности сделанных расчетов в отношении плотности бетона. Плотность бетона определяется его маркой. Из уже известной величины нужно вычесть объем арматурных стержней, используемых для создания каркаса, и результатом проведенного расчета будет объем бетонной смеси. Умножив плотность фундамента на его объем, можно вычислить его массу.

Параметры мелкозаглубленного фундамента могут меняться в зависимости от глубины погружения в грунт.

Объем фундамента – это произведение длины ленты основания, ее высоты и ширины.В соответствии с проектом разрабатывается план конструкции, который переносится на местность в ходе выполнения разметки:

1. От ближайшей постройки, забора, столба отмеряют расстояние не менее 3 м и забивают первый колышек.
2. Первая линия наружного периметра будущего фундамента пройдет от этого колышка в нужном направлении, а второй колышек будет забит на расстоянии, указанном в проектной документации.
3. Отметив длину ленты основания, приступают к созданию прямого угла, используя строительный угол или так называемый египетский треугольник. На уже натянутой шнурке, соединяющей первые колышки, отмечают точку, взяв расстояние от любого колышка не менее 3 м. Затем, следуя показанию строительного угла, натягивают шнурку, определяющую ширину фундамента. Прежде чем окончательно закрепить третий колышек, на второй шнурке отмечают произвольно удаленную от будущего угла точку (4-5 м). Приняв данные величины за катеты прямоугольного треугольника, вычисляют величину гипотенузы, и, соединив отмеченные точки отрезком вычисленной длины, получают в основании треугольника прямой угол. Только после этого 2 шнурку натягивают и забивают 3 колышек.
4. Подобным образом вычисляют и создают следующий прямой угол.
5. Проверяют правильность разметки наружного периметра, сравнивая значения диагоналей полученного прямоугольника.
6. Теперь можно отмерять расстояние, равное ширине ленты, указанной в проекте + 10 см на толщину щитов опалубочной конструкции, вбивать колышки и строго параллельно первой шнурке натягивать вторую, отмечающую внутренний периметр основания.

Подготовка участка и сборка опалубки

Еще до начала разметки нужно тщательным образом подготовить площадку, на которой будет вестись строительство:

• избавиться от лишней растительности;
• снять плодородный слой почвы;
• вывезти мусор и освободить место для сборки арматурного каркаса;
• выровнять площадку, используя лазерный уровень нивелир.

На ровном участке выполнить разметку, после завершения которой можно приступать к выполнению земельных работ. Копать траншеи нужно не глубже 40 см. Опалубка, собранная из щитов, будет выше уровня земли, а общая высота монолитной ленты фундамента определена в проекте. На дне траншеи делается отсыпка. Для создания качественной песчаной подушки берут речной песок, засыпают его слоем 15-20 см. После проливки водой и трамбовки этот слой станет меньше, но 10 см утрамбованного песка вполне достаточно для создания качественного дренажа.

Чтобы построить надежную опалубочную конструкцию, нужно не просто установить щиты, опустив их в траншеи. Деревянную заготовку, состоящую из нескольких рядов высокопрочной древесины, подпирают снаружи пиломатериалами, а сверху прочно скрепляют поперечными перемычками.

В ходе выполнения земельных работ разработанный грунт откидывается не менее, чем на 1,5 м от траншеи. Это делается для того, чтобы облегчить вывоз земли и освободить место для сборки опалубки и арматурного каркаса.

Еще один вариант использования разработанного грунта – наружная подсыпка. Она необходима при обустройстве неглубокой ленты фундамента.

Важный момент – фиксация гидроизоляции, которая не позволит влаге из раствора впитаться в деревянные щиты. Для этого используют рулонные материалы:

• полиэтиленовую пленку;
• рубероид;
• толь.

Каркас и заливка

Мелкозаглубленную ленточную основу необходимо надежно армировать, обеспечивая эффективное усиление конструкции. Для этого требуется монтаж металлического каркаса:

• длинные арматурные стержни с ребристой поверхностью укладывают в два ряда; их сечение от 12 до 16 мм; ребра на поверхности каждого изделия обеспечивают надежное сцепление с бетоном;
• пруты с гладкой поверхностью сечением 10-12 мм используют для создания поперечных перемычек, обеспечивающих жесткость конструкции.

Фиксация всех соединений выполняется вязкой, для которой нужна специальная вязальная проволока. Пользоваться сваркой не рекомендуется, так как места сварных швов подвержены коррозии.

Арматурный каркас разрешается собирать как внутри опалубочной конструкции, так и на поверхности почвы. Если монтаж осуществляется рядом с опалубкой, каркас в готовом виде укладывают на дно ленты, выполняя дополнительное усиление в углах. Качественная надежная армировка представляет собой 2 ряда по 5 прутьев, вертикальные и горизонтальные перемычки.

Количество продольных прутьев и число перемычек зависит от длины фундамента. Размеры – от высоты и ширины ленты. Ленточный мелкозаглубленный фундамент сооружается по принципу объединения всех составляющих в единую горизонтальную раму, отличающуюся повышенной жесткостью. Благодаря песчано-гравийной подушке создается надежная связь с почвой, из-за дренажной системы даже влажная земля не становится причиной разрушения конструкции.

Прочность основания зависит и от качества бетонной смеси, используемой для его заливки. Марка цемента для приготовления бетона выбирается в зависимости от нагрузки, которую предстоит выдержать основанию. Готовить бетон можно самостоятельно, взяв 1 часть цемента, 3 части песка и 5 частей щебня средней фракции.

Важно помнить о том, что заливка выполняется в один прием. Если бетон готовят своими силами, то необходимо соблюдать допустимые временные промежутки между заливками готовых порций раствора. Каждый такой промежуток не должен превышать 1,5 часа. Получить более подробную информацию о сооружении мелкозаглубленного ленточного основания можно, посмотрев видео.

Подробное изучение свойств грунта на участке строительства позволяет соорудить основание, защищенное от негативного разрушающего воздействия грунтовых и поверхностных вод. Мелкозаглубленный ленточный фундамент для малоэтажных построек отличается высокой степенью устойчивости к различным усадкам и деформациям почвы.
