Шуруповерт намного практичнее обычной отвертки. Его можно использовать в любом месте, не прилагая особых усилий со стороны владельца. Плюс – экономия времени. Пока человек с помощью отвертки открутит 1 шуруп, электроинструмент справится с десятью! Зарядки для инструмента иногда ломаются: случается это из-за перепадов напряжения, истечения срока годности (от 2 до 5 лет), попадания на них воды или средств бытовой химии. Новое зарядное устройство стоит от 1 до 10 тысяч рублей в зависимости от модели инструмента. Можно ли сделать блок питания для шуруповерта 18в своими руками, чтобы агрегат работал от сети? Да, вам понадобятся элементарные знания в области электроники и практические советы. Смастерить блок питания для шуруповерта можно из энергосберегающей лампочки, компьютерного или автомобильного аккумулятора.
Конструкционно беспроводной шуруповерт состоит из следующих элементов:
Шуруповерт с блоком питания станет незаменимым помощником домовладельца. Пока отвертка открутит один шуруп, электроинструмент справится с десятью
- мотора;
- батареи;
- пусковой клавиши;
- регулятора;
- редуктора;
- рычага, который меняет направление движения устройства;
- зарядки.
Зачем переделывать беспроводное устройство в проводное? Батареи внутри агрегата служат ограниченное количество времени (около года при постоянной эксплуатации). Менять аккумуляторы – мероприятие дорогостоящее (одна батарея обойдется минимум в тысячу рублей и не факт, что проработает долго).
Уже через 3-4 месяца использования батарейка начинает быстро «садиться». Тогда устройство нуждается в постоянной подзарядке, что, как минимум, раздражает владельца.
Блок питания для шуруповерта: подготовка к переделке
Опытные ремонтники советуют поместить блок питания для шуруповерта внутрь изделия. Так на него не будут попадать пыль, грязь, жидкости, значит, элемент прослужит дольше. На данном этапе нужно вскрыть разборный корпус. Для открытия возьмите перочинный ножик и пройдитесь по шву.
Открыть корпус шуруповерта для монтажа блока питания поможет ножик. Пройдитесь им по соединительным швам, чтобы ослабить крепления
Зачем производится вскрытие:
- чтобы понять, куда поместить блок питания;
- узнать, с каким напряжением предстоит работать (внутри имеется маркировка, обычно 12-18 вольт);
- определить способ установки.
На этом этапе вы должны продумать, из чего будете создавать новый блок питания.
Для данной цели подойдут энергосберегающие лампы, элементы от любого автомобиля или компьютера, специальные устройства из магазинов электроники.
Блок питания 12-18 вольт из энергосберегающей лампочки
Энергосберегающая , детали от которой подойдут для создания блока питания, состоит:
- из трубки с инертным газом внутри. Трубка обработала люминофором;
- корпуса из пластика;
- электроплаты;
- предохранителя;
- части, где размещаются провода;
- цоколя, благодаря которому лампочка соединяется с электрическим источником.
Для создания блок питания подойдет даже разбитая и бывшая в употреблении энергосберегающая лампочка.
Для создания блока питания шуруповерта из лампочки нужны 2 ее части: цоколь и часть с проводами. Сам корпус лампочки может быть разбитым
Главное, чтобы цоколь и часть с проводками не были разрушены. Чтобы увеличить мощность, на цоколь добавляют обмотку из медной проволоки. Далее к нему крепят сетевой шнур с вилкой для включения в розетку на конце.
Соблюдайте полярность, для этого изучите маркировку проводов. Для соединения нужна паяльная лампа. Обновленный цоколь вместе с корпусом лампочки помещают внутрь шуруповерта, туда, где ранее располагалась батарейка. Затем корпус устройства собирают. Чтобы инструмент был прочным, стыковочные швы промазывают суперклеем.
Из машинного и компьютерного аккумуляторов
Автомобильный аккумулятор советуют использовать в крайних случаях. Он не слишком мощный для работы шуруповерта, поэтому устройство будет функционировать медленно. Автоаккумулятор имеет провода, которые подключают к зажимам внутри шуруповерта. Почему этот способ не самый удобный?
Автомобильный аккумулятор не способен похвастать скромными размерами, он раз в 5 больше самого инструмента, эксплуатировать его неудобно и тяжело, придется переносить туда, где необходим электроинструмент.

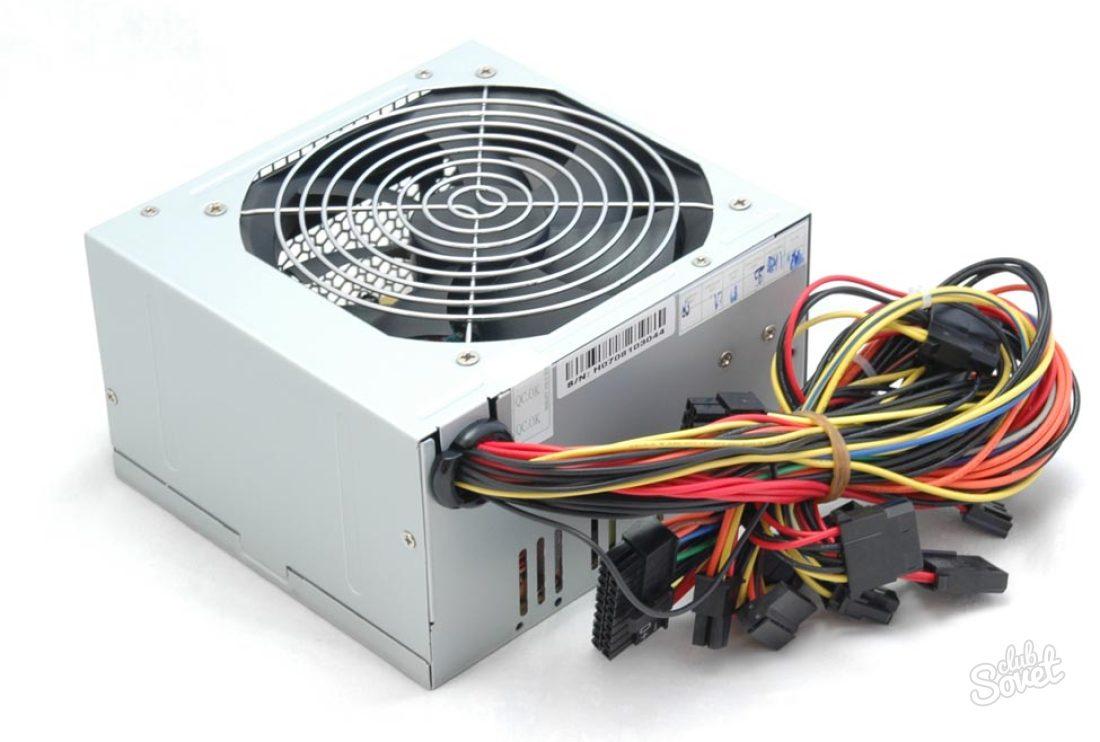

Компьютерные блоки питания снабжены вентиляторами и кнопками экстренного выключения, работающими по принципу . В случае короткого замыкания сети шуруповерт будет спасен от преждевременного выхода из строя.
Все блоки питания от компьютеров снабжены УЗО. Устройство в будущем способно защитить шуруповерт от преждевременного выхода из строя
Использовать компьютерный агрегат можно по принципу автоаккумулятора или во встроенном в корпус электрошуруповерта виде. В последнем случае придется разобрать блок питания, извлекать трансформатор, припаять к нему сетевой шнур, установить систему в корпус шуруповерта.
Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:
- каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
- если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
- обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
- снабдите элемент устройством защитного отключения. При проблемах с сетью спасет оборудование от поломки;
- все провода должны быть надежно припаяны.
В заключение
Технически сделать блок питания для шуруповерта не сложно. Главное – быть предельно внимательным. Надежно припаивайте провода. Используйте автомобильные аккумуляторы только в крайнем случае – они не удобны в эксплуатации, слишком громоздкие и маломощные.
Для переделки лучше всего подойдут компьютерные блоки питания. Они продаются отдельно в компьютерных магазинах.
Стоят от 1500 до 5 тысяч рублей. Хорошо зарекомендовали себя товары фирм: «AeroCool», «FSP Group», «Corsair», «Zalman».
В магазине, где торгуют электроинструментом, можно приобрести нужный блочный элемент для шуруповерта.
Цена – от 200 до 700 рублей от производителей «RWS», «OEM».
Схема подключения указана на упаковке или в паспорте товара. Это самый простой способ «оживить» инструмент.
Узнать о том, как переделать батарейный инструмент в сетевой, можно из следующего видео:
Любой бытовой инструмент, способный функционировать автономно, имеет существенный недостаток. Поддерживать АКБ в нормальном состоянии хлопотно, в процессе работы она требует регулярной зарядки, срок хранения ограничен, а стоимость подобного источника питания такова, что приобретение нового довольно сильно «бьет по карману».
Да и найти его не всегда получится, особенно если шуруповерт старой модификации. Вывод напрашивается простой – сделать блок питания для шуруповерта на 18 вольт своими руками.
Наиболее рациональное решение – подобрать комплектующие или переделать уже имеющийся блок питания от любого технического устройства. Это можно сделать и своими руками, без посторонней помощи.
На что обратить внимание:
- Габариты. Идеально, когда готовый блок питания помещается в пластиковом корпусе от штатной батареи. Никаких проблем в процессе работы шуруповертом.
- Предел по току. Если данный параметр не учитывать, то должного крутящего момента не добиться. Уточнить значение можно по паспорту шуруповерта. При отсутствии оного – по батарее, которым он комплектовался. Как правило, ток выбирается примерно в 1,6 (±0,2) раза больший, чем емкость (в А/ч) аккумулятора.
- Выходное напряжение. Стоит учесть, что при подключении нагрузки у некоторых блоков питания оно может падать на 1 – 2 В. Для использования эл/инструмента непринципиально, но знать следует.
- Тип БП. По оценке специалистов и мастеров-практиков, лучший вариант блока питания для шуруповерта – импульсный. Отсутствие силового трансформатора в схеме снижает вес изделия и уменьшает его габариты. Это самые компактные из всех БП.
Приобретя блок, останется лишь переделать «бокс», в котором помещалась АКБ. Это единственное, что сделать своими руками может даже дилетант.
- Первое. Высверлить в пластике отверстие (проще простого), завести внутрь корпуса провод (шнур) питания и присоединить (припаять) к выводам БП. Самый оптимальный вариант.
- Второе. В проводнике «+» установить п/п диод соответствующей мощности, катод которого – в сторону эл/двигателя шуруповерта.

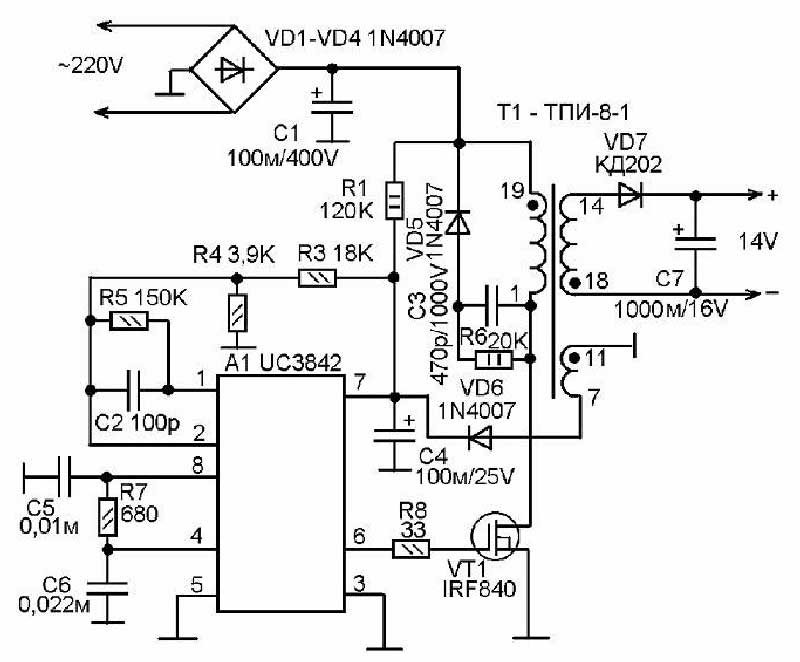

Тем, кто имеет и мультиметром, «народные умельцы» предлагают столько схем, что выбрать что-либо подходящее не составит труда. Вот лишь некоторые из всего списка, который нетрудно составить:
- Блоки питания универсальные.
- На основе двух- и трехполюсных резисторов.

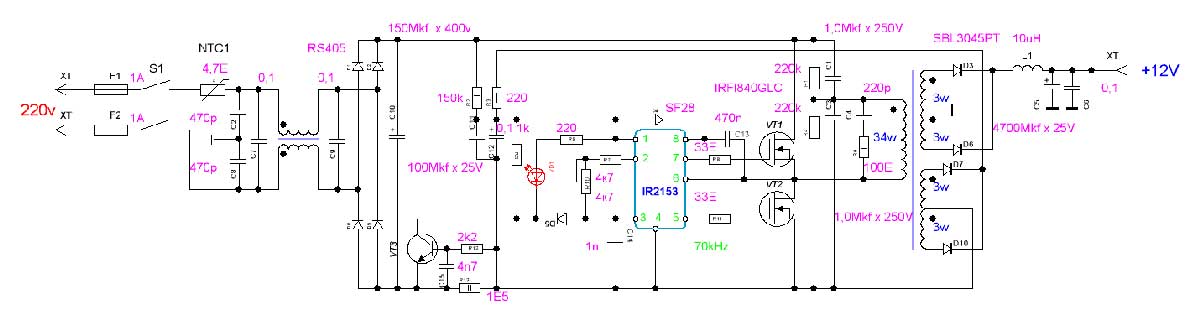

- Импульсные.
- С фильтрами.
- Блоки со схемой усиления и ряд других.
Что в подавляющем большинстве у них общего? Кроме импульсных модификаций – понижающий трансформатор, так как речь идет о вторичном (питающем для шуруповерта) напряжении номиналом 18 В. В этом и главная сложность. Подобрать Тр можно, но, к сожалению, на схемах указываются не все параметры радиодеталей. Если обозначена величина сопротивления, то не указана мощность; не все типы полупроводников обозначены и тому подобное. Да и по трансформатору информации практически никакой – сечение проводов, количество витков и так далее. Следовательно, расчеты придется делать самому.
Но даже трансформатор можно изготовить своими руками, при умении и желании. Например, взять его от блока питания старого ПК. Главное, чтобы соответствовал основным требованиям, указанным выше. В зависимости от модификации компьютера могут быть некоторые отличия. Можно использовать и часть схемы . Имеются и другие варианты.
Но все это – время + опыт самостоятельного конструирования + теоретические знания. Вот и получается, что приобрести блок питания и/или переделать его, приспособив к работе с шуруповертом, гораздо проще и быстрее. Все другие варианты для человека, который с электрикой/электроникой на «Вы», вряд ли приемлемы, даже если есть схема и ее описание. Ведь придется еще и «травить» плату для размещения всех радиодеталей – многие ли знают, как это делать?
В продаже имеются готовые БП (импульсные) на 18 В, именно для шуруповертов. Их цена невысокая – от 846 рублей. Кто не уверен, что сможет своими руками собрать блок питания, стоит учесть.
Остается добавить, что решение о переходе на питание от БП имеет существенный недостаток – «привязка» к розетке. Но насколько это актуально для бытового шуруповерта? А преимуществ хватает – стабильность крутящего момента, возможность вдохнуть «вторую жизнь» в инструмент, к которому невозможно найти аккумуляторы, и никакого ухода за источником питания. А из чего его можно сделать, какие есть варианты, рассказано довольно подробно.
Решение за вами, уважаемый читатель!
Знакомый попросил собрать внешний блок питания для шурупоповёрта. Вместе с шуруповёртом (рис.1 ) принес трансформатор питания от старого советского выжигателя-гравёра «Орнамент-1» (рис.2) – посмотреть, нельзя ли его использовать?
Сначала, конечно, разобрали аккумуляторный отсек, посмотрели на «банки» (рис.3 и рис.4 ). Проверили зарядным устройством на работоспособность каждую «банку» несколькими циклами заряда-разряда – из 10 штук только 1 хорошая и 3 более-менее нормальные, а остальные совсем «сдохли». Значит, точно придётся делать внешний блок питания.
Чтобы собирать блок питания, надо знать какой ток потребляет шуруповёрт при работе. Подключив его к лабораторному источнику, узнаём, что двигатель начинает вращаться при 3,5 В, а при 5-6 В появляется приличная мощность на валу. Если нажать пусковую кнопку при подаче на него 12 В, срабатывает защита у блока питания – значит, ток потребления превышает 4 А (защита настроена на это значение). Если шуруповёрт запустить на низком напряжении, а потом его повысить до 12 В – работает нормально, ток потребления около 2 А, но в тот момент, когда вкручиваемый шуруп входит наполовину в доску, защита у блока питания опять срабатывает.
Чтобы посмотреть полную картину потребляемых токов, шуруповёрт подключили к автомобильному аккумулятору, поставив в разрыв плюсового провода резистор сопротивлением 0,1 Ом (рис.5 ). Напряжение падения с него подавали в компьютерную , для просмотра использовали программу . Получившийся график показан на рисунке 6 .
Первый импульс слева – пусковой при включении. Видно, что максимальное значение достигает 1,8 В и это говорит о протекающем токе 18 А (I=U/R). Затем, по мере набора двигателем оборотов, ток падает до 2 А. В средине второй секунды головка шуруповёрта зажимается рукой до срабатывания «трещётки» - ток в это время возрастает примерно до 17 А, затем падает до 10-11 А. В конце 3-ей секунды пусковая кнопка отпущена. Получается, что для работы шуруповёрта требуется блок питания с возможностью отдавать мощность 200 Вт и ток до 20 А. Но, учитывая, что на аккумуляторном отсеке написано, что он на 1,3 А/ч (рис.7 ), то, скорее всего, всё не так плохо, как кажется на первый взгляд.
Вскрываем блок питания выжигателя, меряем выходные напряжения. Максимальное – около 8,2 В. Мало, конечно. Учитывая падение напряжения на диодах выпрямителя, выходное напряжение на фильтрующем конденсаторе будет около 10-11 В. Но деваться некуда, пробуем собрать схему по рисунку 8 . Диоды использованы марки КД2998В (Imax=30 А, Umax=25 В). Крепление диодов VD1-VD4 выполнено навесным монтажом на лепестках контактных гнёзд выжигателя (рис.9 и рис.10 ). В качестве конденсатора большой ёмкости использовано параллельное включение 19-ти штук меньшей ёмкости. Вся «батарея» обмотана малярным скотчем и конденсаторы подобраны таких размеров, чтобы вся связка с лёгким усилием входила в аккумуляторный отсек шуруповёрта (рис.11 и рис.12 ).
В выжигателе очень неудобно стоит предохранительная колодка, поэтому она была убрана, а предохранитель подпаян «напрямую» между одним из проводов 220 В и выводом помехоподавляющего конденсатора С1 (рис.13 ). При закрывании корпуса сетевой провод туго обжимается проходным резиновым кольцом и это не позволяет проводу болтается внутри при изгибании его снаружи.
Проверка работоспособности шурупововёрта показала, что всё работает нормально, трансформатор после получасового сверления и закручивания саморезов нагревается примерно до 50 градусов по Цельсию, диоды нагреваются до такой же температуры и в радиаторах не нуждаются. Шуруповёрт с таким блоком питания имеет меньшую мощность в сравнении с запиткой его от автомобильного аккумулятора, но это понятно – напряжение на конденсаторах не превышает 10,1 В, а во время увеличения нагрузки на валу ещё дополнительно уменьшается. Кстати, прилично «теряется» на питающем проводе длиной около 2 метров, даже применяя его сечением 1,77 кв.мм. Для проверки падения на проводе была собрана схема по рисунку 14 , в ней контролировалось напряжение на конденсаторах и напряжение падения на одном проводнике питающего провода. Результаты в виде графиков при разных нагрузках показаны на рисунке 15 . Здесь в левом канале – напряжение на конденсаторах, в правом – падение на «минусовом» проводе, идущем от выпрямительного моста к конденсаторам. Видно, что во время остановки головки шуруповёрта рукой, напряжение питания просаживается до уровней ниже 5 В. На шнуре питания при этом падает примерно 2,5 В (2 раза по 1,25 В), ток носит импульсный характер и связан с работой выпрямительного моста (рис.16 ). Замена шнура питания на другой, с сечением около 3 кв.мм привела к повышению нагрева диодов и трансформатора, поэтому вернули назад старый провод.
Посмотрели ток в цепи между конденсаторами и самим шуруповёртом, собрав схему по рисунку 17 . Получившийся график – на рисунке 18 , «лохматость» - это пульсации 100 Гц (то же, что и на предыдущих двух рисунках). Видно, что пусковой импульс превышает значение 20 А – скорее всего, это связано с меньшим внутренним сопротивлением источника питания за счёт использования параллельного включения конденсаторов.
В конце замеров посмотрели ток через диодный мост, включив между ним и одним из выводов вторичной обмотки резистор 0,1 Ом. График на рис.19 показывает, что при торможении двигателя ток достигает значения 20 А. На рис.20 – растянутый по времени участок с максимальными токами.
В результате, пока решили поработать с шуруповёртом с описанным блоком питания, если же будет "не хватать мощности", то придётся искать более мощный трансформатор и ставить диоды на радиаторы или менять на другие.
И, конечно же, не стоит воспринимать этот текст как догму - абсолютно нет никаких препятствий для изготовления БП по любой другой схеме. Например, трансформатор можно заменить на ТС-180, ТСА-270, или можно попробовать запитать шуруповёрт от компьютерного импульсного БП, но, скорее всего, понадобится проверка возможности отдачи цепи +12 В тока 25-30 А...
Андрей Гольцов, г. Искитим
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот | |
|---|---|---|---|---|---|---|---|
| Рисунок №8 | |||||||
| VD1-VD4 | Диод | КД2998В | 4 | В блокнот | |||
| C1 | Конденсатор | 1.0 мкФ | 1 | 400 В | В блокнот | ||
| C2 | Конденсатор | 0.47 мкФ | 1 | 160 В | В блокнот | ||
| C3 | Конденсатор электролитический | 2200 мкФ | 15 | 16 В | |||
Шуруповерт является удобным инструментом, с помощью которого можно собрать мебель, закрутить болты, гайки и т. д. Благодаря наличию аккумулятора работать прибором можно без подключения к сети. Однако со временем технические характеристики батареи ухудшаются. Заряжать ее приходится чаще, а продолжительность работы оборудования заметно сокращается.
Чтобы возобновить полноценную работу электроинструмента, рекомендуется создать блок питания для шуруповерта 18В своими руками. Как происходит процедура усовершенствования конструкции, помогут разобраться советы опытных электриков.
Особенности
Рассматривая, как сделать блок питания для шуруповерта 18В своими руками , необходимо сразу обратить внимание на несколько особенностей этого процесса. Приобретая качественный электрический инструмент, нельзя быть уверенным в том, что производитель поставляет в комплекте такие же долговечные аккумуляторы. В этом случае спустя несколько циклов эксплуатации оказывается, что полностью исправный прибор нельзя эксплуатировать по причине выхода из строя батареи.
В этом случае проблему можно решить несколькими способами. В первом варианте мастер имеет возможность приобрести новый аккумулятор. Стоимость батареи (или их комплекта из 2 шт.) обойдется дорого. Проще купить новый шуруповерт.
Однако можно запитать устройство от сети. В этом случае работа инструмента больше не будет автономной, но работать он будет так же исправно, как и раньше. Неисправную батарею можно переделать в блок питания.
Варианты переделки
Прежде чем приступить к работе, необходимо уделить внимание выбору деталей для нового блока питания. Некоторые мастера создают блок питания из старой АКБ. Такой вариант имеет несколько недостатков. Не у каждого ремонтника есть под рукой ненужный автомобильный аккумулятор. Этот прибор отличается большими габаритами и значительным весом. Это несколько осложняет процесс работы. Если шуруповерт имеет мощность 18 В, подобная батарея не сможет обеспечить рабочее напряжение в полном объеме. Поэтому вариант с АКБ не рекомендуется.
Компьютерный блок питания для шуруповерта 18В также не подойдет. Этот вариант будет целесообразно применять для устройств, которые имеют мощность не более 14 В.
Подбирая подходящий вариант для создания сетевого питания шуруповерта, следует рассмотреть как один из лучших вариантов подключение блока питания через существующую батарею инструмента.
Подготовительный этап
Подбирая детали для будущего сетевого подключения шуруповерта, необходимо оценить размер батареи. Оптимальный блок питания должен соответствовать внутреннему пространству аккумулятора электроинструмента, который поставлялся в комплекте с оборудованием. Например, это может быть блок питания «АИДА» 18В (20А) для шуруповерта. Его стоимость составляет порядка 1200 руб. Можно рассматривать и другие подобные варианты. Габариты сетевого блока питания должны быть минимальными.
Из корпуса батареи, которая перестала работать, необходимо извлечь всё содержимое. Это позволит точнее определить размер свободного пространства. При выборе сетевого блока питания также следует оценить технические характеристики шуруповерта. Покупной элемент должен соответствовать мощности прибора (18 В). Также он должен быть предназначен для бытовой сети 220 В.
Определение технических характеристик
Создавая импульсный блок питания для шуруповерта 18В , необходимо правильно рассчитать напряжение питания. Сложных вычислений можно не проводить. Достаточно прикинуть приблизительные параметры, которыми должен обладать блок питания.
При покупке необходимо обратить внимание на емкость батареи и ток зарядного прибора. Если шуруповерт работал от аккумулятора емкостью 1,2 Ач, а его зарядка длилась 2,5 часа, вырабатываемый ток будет составлять среднюю величину между этими двумя цифрами.
При выборе сетевого коммутатора необходимо также учесть минимальный потребляемый ток инструмента, необходимое для его полноценной работы напряжение питания. Также важно учитывать физические размеры аккумулятора.
Должен отличаться рядом характеристик. В первую очередь он должен быть надежным, легким и иметь небольшие размеры. При выборе следует уделить внимание подающей нагрузочной характеристике. Если по какой-то причине в системе случится перегрузка, этот параметр позволит избежать повреждения электрической системы шуруповерта.
Лучше отдавать предпочтение блокам питания, в которых конструкция не отличается сложностью. Ее детали характеризуются доступностью. Именно импульсные блоки питания соответствуют всем требованиям. Они компактные и достаточно мощные, в отличие от трансформаторных приборов.
Приобретая китайскую продукцию, необходимо учесть, что ее характеристики мощности могут быть завышены. Поэтому лучше применять продукцию отечественного производства. У старых советских блоков определяется низкий КПД. Поэтому лучше применять новую аппаратуру.
Проведение работы
Для того чтобы получилось создать блок питания для шуруповерта 18В вместо аккумулятора , потребуется проверить купленное устройство на исправность. Далее его нужно разобрать. Поэтому при выборе лучше отдать предпочтение модели, корпус которой скреплен болтами, а не клеем.
Если же части корпуса соединены без шурупов, придется постучать по периметру шва молотком. При этом блок питания раскроется. Делать это нужно аккуратно, чтобы не повредить внутренние элементы конструкции.
От вилки при помощи паяльника необходимо отделить шнур и выводы. Все содержимое блока питания нужно извлечь наружу. Систему помещают в корпус бывшей батареи шуруповерта. Через отверстие в корпус аккумулятора подводится провод. Его концы припаивают к системе разобранного блока питания. При этом нужно соблюдать полярность.
Завершающий этап
Практически готов. Теперь потребуется снова собрать корпус. Предварительно его подключают к шуруповерту и тестируют в разных режимах работы. Если все в порядке, можно собрать корпус. При этом можно использовать клей или имеющиеся в комплекте шурупы.
Если при тестировании прибор не работает или появляются перебои при вращении, следует еще раз осмотреть место соединения провода и конструкции блока питания. Возможно, была неправильно выбрана полярность. В этом случае провода отсоединяют и меняют их местами. Если же соединение было выполнено некачественно, могут появиться перепады в работе шуруповерта. В этом случае обязательно следует повторить пайку контактов.
Если корпус не соответствует по габаритам внутренней системе блока питания, потребуется к рукояти электроинструмента подсоединить подходящее гнездо. Блок питания подключается параллельно выводам сети. В разрыве фазного провода рекомендуется поставить диод.
Другие способы
Рассматривая варианты, как сделать блок питания для шуруповерта 18В, следует принять во внимание особенные условия работы оборудования. При необходимости применять инструмент вдали от электросети придется воспользоваться другими подходами запитки. Для этого потребуется эксплуатировать АКБ.
От электроинструмента нужно отсоединить зажимы и подвести их к автомобильному аккумулятору. Эксперты не рекомендуют применять подобный длительное время.
Также можно немного усовершенствовать конструкцию сварочного инвертора. Для этого добавляют вторичную катушку. Такой агрегат позволяет создать требуемое напряжение сети, а также создает ток необходимой силы. Если мастер разбирается в радиотехнике, он сможет сделать достойную замену старому, вышедшему из строя аккумулятору.
Применение других батарей
Создавая блок питания для шуруповерта 18В своими руками для выполнения работ на крыше, улице в отдалении от источников электричества, следует рассмотреть еще один приемлемый вариант.
Можно запитать оборудование при помощи старой, но более мощной батареи. Например, это может быть литиевый аккумулятор от старого ноутбука (2200 А). Корпус компьютерной техники разбирается. Из него извлекается батарея.
Новую систему соединяют со старым аккумулятором. При этом обязательно соблюдается полярность. Контакты соединяют при помощи паяльника. После проведения соединений следует проверить работу агрегата. Его тестируют в разных режимах. Чтобы заряжать аккумулятор от сети, необходимо вывести штекер через отверстие в корпусе.
Создание катушки
Сделать блок питания для шуруповерта 18В своими руками допускается еще одним способом. Для этого создается переносной блок питания. К электроинструменту нужно подвести гибкий кабель с вилкой. Далее необходимо подготовить трансформатор с выпрямителем или подключить отдельно блок питания. Характеристики таких приборов должны совпадать с особенностями шуруповерта.
Непрофессионалу рекомендуется демонтировать катушку с необходимыми качествами из другого ненужного электрооборудования. В ней должно быть определенное количество витков и сечение проводника. К ней потребуется подсоединить выпрямитель. Для этого применяют диоды полупроводникового типа.
Особенности эксплуатации
Создавая блок питания для шуруповерта 18В своими руками, мастер должен придерживаться определенных требований по эксплуатации оборудования. Инструмент не следует перегружать. Максимальная продолжительность его работы не должна составлять более 20 мин.
Блок питания требуется содержать в чистоте. На него не должна попадать пыль иди грязь, капли жидкости и т. д. Работать на таком оборудовании без заземления запрещается. Также нельзя эксплуатировать такой шуруповерт на высоте более 2 м.
При подключении устройства в сеть запрещается применять несколько удлинителей. Пользователь обязан соблюдать требования безопасности. Это позволит длительное время применять шуруповерт для различных операций, а также обеспечить безопасную работу мастера. Такой инструмент теряет свою мобильность, однако его надежность при правильном подключении всех элементов системы будет высокой.
Рассмотрев, как рекомендуется сделать блок питания для шуруповерта на 18В, каждый пользователь сможет возобновить работу своей техники, обеспечив ее сетевое или автономное питание. Выполняя работу в соответствии с требованиями опытных электриков, можно получить надежный, долговечный инструмент.
Современные электроинструменты популярны тем, что во время работы позволяют не привязываться к электросети, что расширяет возможности их эксплуатации, даже в полевых условиях. Наличие аккумуляторной батереи значительно ограничивает длительность активной работы, поэтому шуруповерты и дрели требуют постоянного доступа к источнику питания. К сожалению, у современных инструментов (чаще китайского производства) питающая батарея обладает небольшой надежностью и часто быстро выходит из строя, поэтому народным умельцам приходится обходиться подручными материалами, чтобы не только собрать импульсный блок питания, но и сэкономить на этом средства.
Примером подобного хэнд-мэйда является импульсный блок питания (ИБП) для аккумуляторного шуруповерта на 18 В, собранный из элементов неработающей энергосберегающей лампы, которая может принести пользу даже после своей «смерти».
Строение и принцип работы энергосберегающей лампы
Строение энергосберегающей лампы
Чтобы понять, чем может быть полезна энергосберегающая лампа, рассмотрим ее строение.
Конструкция лампы состоит из следующих составных частей:
- Герметичной стеклянной трубки (колбы), внутри покрытой люминофорным составом. Колба заполнена инертным газом (аргоном) и парами ртути.
- Пластикового корпуса, изготовленного из негорючего материала.
- Небольшой электронной платы (электронным балластом) с пускорегулирующим аппаратом (ПРА), который отвечает за запуск и исключает мерцание прибора. ПРА современных приборов оснащен фильтром, защищающим лампу от сетевых помех.
- Предохранитель, защищающий компоненты платы от скачков напряжения, которые могут вызвать возгорание прибора.
- Корпуса – в нем «упакованы» ПРА, предохранитель и соединительные провода. На корпусе размещают маркировку, которая содержит информацию о напряжении, мощности и цветовой температуре.
- Цоколя, обеспечивающего контакт лампы с электропитанием (самые распространенные цоколи – Е14, Е27, GU10, G5.3).
К колбе лампы подсоединены две спирали (электрода), которые под действием тока раскаляются и испускают со своей поверхности электроны. В результате взаимодействия электронов с парами ртути в колбе возникает тлеющий заряд, «рождающий» УФ-излучение. Воздействуя на люминофор, ультрафиолет «заставляет» лампу светиться. Цветовая температура «экономки» определяется химическим составом люминофора.
Виды поломок энергосберегающих ламп
Энергосберегающая лампа может выйти из строя в двух случаях:
- разбилась колба лампы;
- вышел из строя электронный балласт (ЭБ) (преобразователь напряжения высокой частоты), отвечающий за преобразование переменного тока в постоянный, постепенный нагрев электродов и предотвращающий мерцание прибора во время включения.
При разрушении колбы, лампу можно просто выбросить, а при поломке электронного балласта – отремонтировать или использовать для своих целей, например, использовать для изготовления ИБП, добавив в схему разделительный трансформатор и выпрямитель.
Комплектация электронного балласта энергосберегающей лампы
Большинство ЭБ ламп являются высокочастотными преобразователями напряжения, собранными на полупроводниковых триодах (транзисторах).
Более дорогие приборы укомплектованы сложной схемой ЭБ, соответственно, более дешевые – упрощенной.
Электронный балласт «укомплектован» следующими электрическими элементами:
- биполярным транзистором, работающем на напряжениях до 700 В и токах до 4А;
- защитными диодами (в основном, это элементы типа D4126L или аналогичные им);
- импульсным трансформатором;
- дросселем;
- двунаправленным динистором, аналогичным сдвоенному КН102;
- конденсатором 10/50В
- некоторые схемы ЭБ комплектуют полевыми транзисторами.

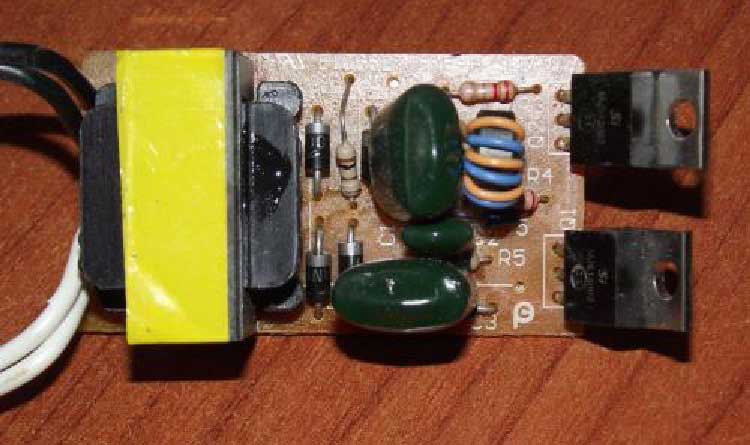

На рисунке ниже приведен состав электронного балласта лампы с функциональным описанием каждого элемента.
Функциональное описание
Некоторые схемы ЭБ энергосберегающих ламп позволяют практически полностью заменить схему самодельного импульсного источника, дополнив ее несколькими элементами и внеся небольшие изменения.
Отдельные схемы преобразователей работают на электролитических конденсаторах или содержат специализированную микросхему. Такие схемы ЭБ лучше не использовать, ведь именно они часто являются источниками отказов многих электронных устройств.
Что общего между электрическими схемами «экономок» и ИБП?
Ниже приведена одна из распространенных электрических схем лампы, дополненная перемычкой А-А’, заменяющей отсутствующие детали и лампу, импульсным трансформатором и выпрямителем. Элементы схемы, выделенные красным, можно удалить.
Электрическая схема «экономки» на 25 Вт
В результате некоторых изменений и необходимых дополнений, как видно из схемы приведенной ниже, можно собрать импульсный блок питания, где красным цветом выделены добавленные элементы.

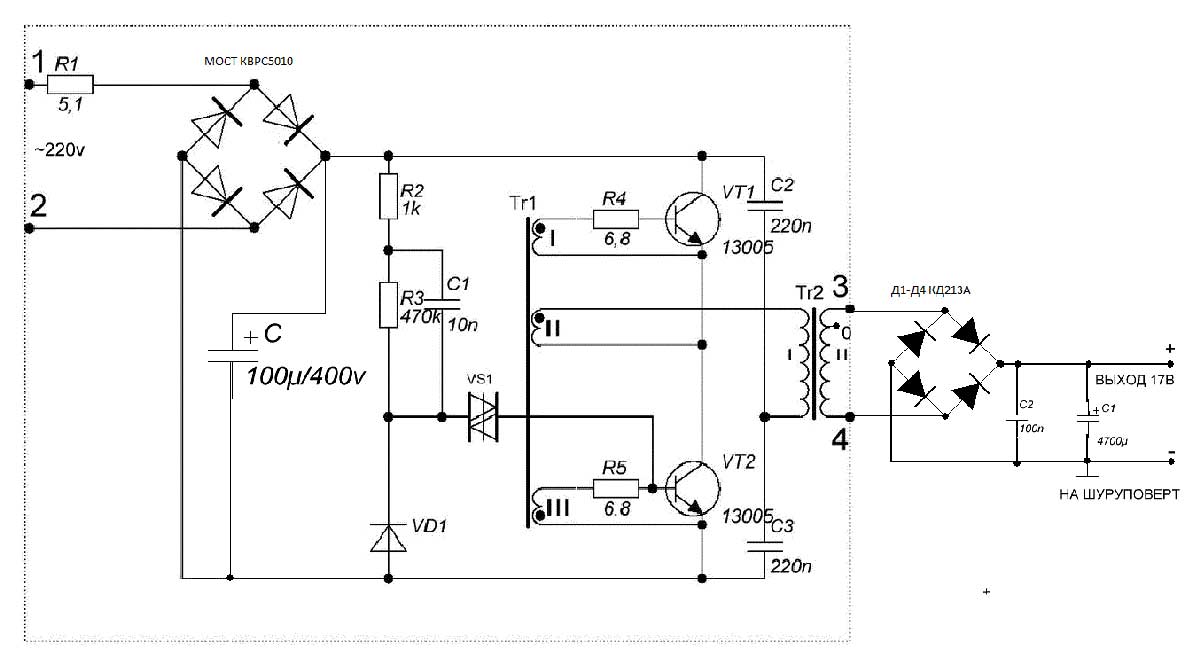

Конечная электрическая схема ИБП
Каких параметров мощности БП можно добиться от энергосберегающей лампы?
«Вторую» жизнь «экономки» часто используют современные радиолюбители. Ведь для их хэнд-мэйдов часто требуется силовой трансформатор, с наличием которого возникают определенные трудности, начиная его покупкой и заканчивая расходом большого количества провода для обмотки и габаритными размерами конечного изделия. Поэтому народные умельцы приловчились заменять трансформатор на импульсный блок питания. Тем более, если для этих целей использовать электронный балласт неисправного осветительного прибора, это существенно сэкономит средства, особенно для трансформатора мощностью более 100 Вт.

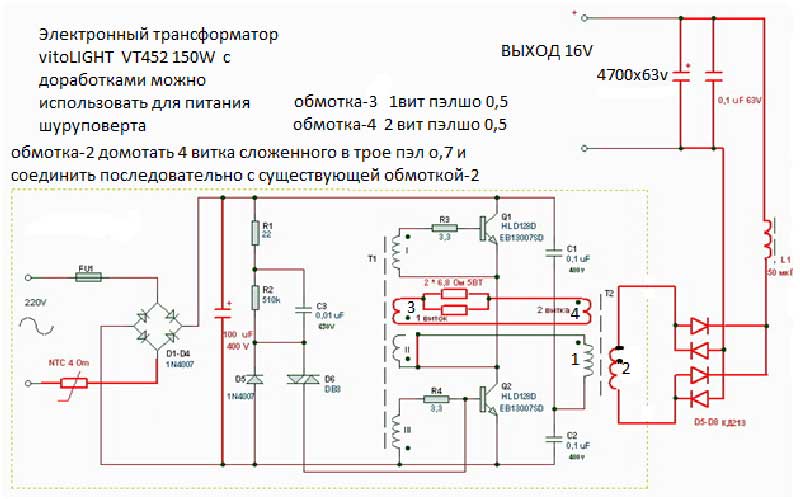

Маломощный импульсный блок питания можно соорудить путем вторичной обмотки каркаса уже имеющейся катушки индуктивности. Чтобы получить блок питания более высокой мощности, потребуется дополнительный трансформатор. Импульсный блок питания на 100 Вт м более можно изготовить на базе ЭБ ламп мощностью 20-30 Вт, схему которых придется немного изменить, дополнив ее выпрямляющим диодным мостом VD1-VD4 и изменив в сторону увеличения сечение обмотки дросселя L0.

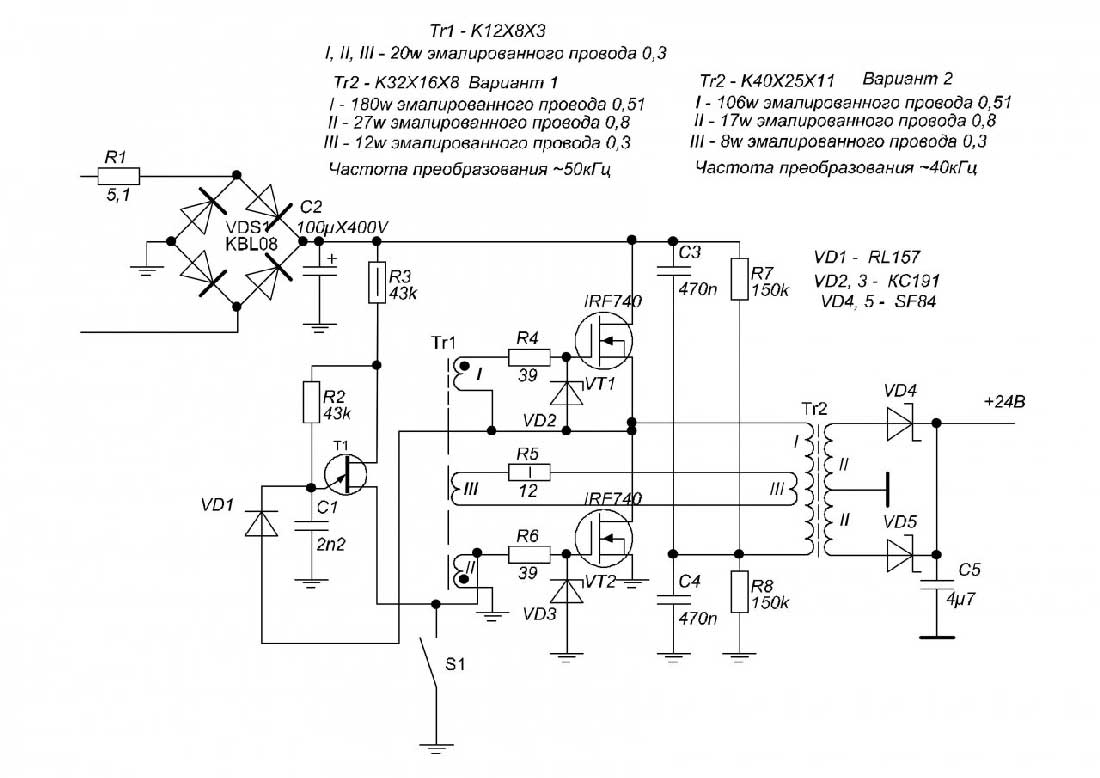

Самодельный трансформаторный БП
Если не удастся повысить коэффициент усиления транзисторов, придется увеличить ток их базы, изменив номиналы резисторов R5-R6 на меньшие. Кроме этого, придется увеличить параметры мощности резисторов базовой и эмиттерной цепи.
При малой частоте генерации, придется заменить конденсаторы C4, C6 на элементы с большей емкостью.

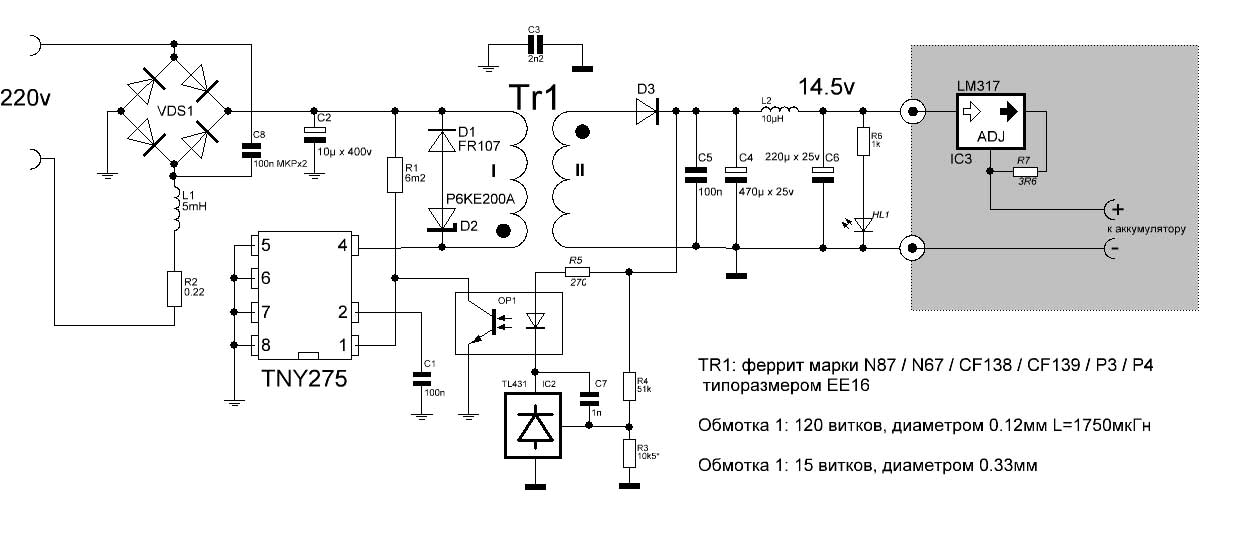

Самодельный блок питания

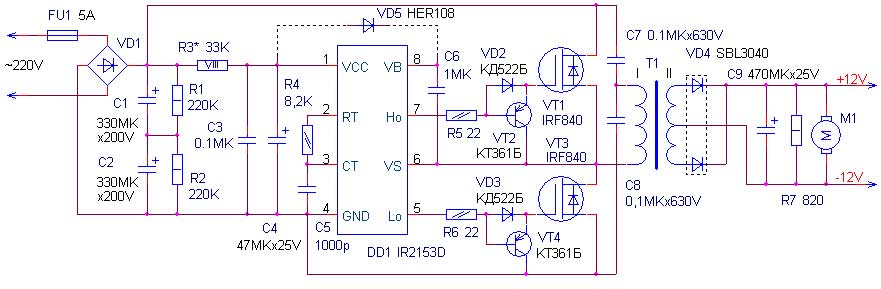

Блок питания
Маломощный импульсный блок питания с параметрами мощности 3,7-20 Вт не требует использования импульсного трансформатора. Для этого будет достаточно увеличить количество витков магнитопровода на уже имеющемся дросселе. Новую обмотку можно намотать поверх старой. Для этого рекомендуют использовать провод МГТФ с фторопластовой изоляцией, которая заполнит просвет магнитопровода, что не потребует большого количества материала и обеспечит необходимую мощность устройства.
Чтобы повысить мощность ИБП, придется использовать трансформатор, который также можно соорудить на основе уже имеющегося дросселя ЭБ. Только для этого рекомендуют использовать лакированный обмоточный медный провод, предварительно намотав на родную дроссельную обмотку защитную пленку во избежание пробоя. Оптимальное количество витков вторичной обмотки обычно подбирают опытным путем.
Как подключить новый ИБП к шуруповерту?
Чтобы подключить импульсный блок питания, собранный на основе электронного балласта, необходимо разобрать шуруповерт, сняв все крепежные элементы. Используя пайку или термоусадочные трубки, провода двигателя устройства соединяем с выходом ИБП. Соединение проводов, путем скручивания – не желательный контакт, поэтому забываем о нем, как о ненадежном. Предварительно в корпусе инструмента просверливаем отверстие, через которое пустим провода. Для предотвращения случайного вырывания, провод необходимо обжать алюминиевой клипсой у самого отверстия внутренней поверхности корпуса электроинструмента. Размеры клипсы, превосходящие диаметр отверстия, не дадут проводу механически повредиться и выпасть из корпуса.
Шуруповерт
Как видно, даже после отработки энергосберегающая лампа может прослужить длительное время, принеся пользу. На ее базе можно собрать маломощный питающий импульсный блок до 20 Вт, который прекрасно заменит аккумуляторную батарею электроинструмента на 18 В или любое другое зарядное устройство. Для этого можно использовать элементы электронного балласта энергосберегающей лампы и технологию, описанную выше, чем и пользуются народные умельцы, чаще всего, чтобы отремонтировать вышедшую строя батарею или сэкономить на покупке нового питающего источника.
