Как установить привод откатных ворот своими руками. Изготовление и монтаж откатных ворот: как сделать качественную конструкцию своими руками? Видео – Самодельные откатные ворота

Хороший, надёжный забор с красивыми воротами является не только защитой загородного участка от непрошеных гостей, но и даёт чёткое представление о его границах. Чтобы сделать ограждение более удобным и практичным, его ворота снабжают приспособлениями, которые упрощают их открывание и позволяют сделать этот процесс автоматическим. Одной из наиболее популярных конструкций является система с механизмом, который позволяет сдвигать полотно ограждения в сторону. Сегодня немало компаний занимаются установкой откатных ворот, но мы предлагаем изготовить их своими руками.

Устройство и принцип действия откатных ворот

В зависимости от типа и расположения опорной поверхности, откатные ворота делятся на рельсовые и роликовые, но, поскольку вторые имеют более надёжную конструкцию, то сегодня системы с нижней рельсовой направляющей практически не используются. Что же касается механизма с опорными роликами, то его несложно собрать самостоятельно, поскольку все комплектующие можно приобрести в торговой сети или сделать самостоятельно.

Популярные ранее сдвижные ворота с нижним направляющим рельсом сегодня вытеснила более надёжная конструкция с опорными роликами

Эти ворота можно соорудить двумя способами:

• моноширмой,
• двойной синхронной конструкцией.

Моноширма - это конструкция из одной створки, которая опирается на установленные сбоку от проёма роликовые направляющие (тележки или консольные опоры). По ним ворота сдвигаются в одну сторону, открывая место для проезда автомобиля. Такая система не требует верхней перетяжки между столбами и используется при высоте полотна не более 2 метров. Простота и удобство моноширмы способствуют её популярности для обустройства частных участков, открытых площадок и дворов.

Схема роликовых сдвижных ворот

Двойные синхронные ворота имеют пару створок, которые отъезжают в противоположные стороны. В отличие от моноширмы конструкция имеет два опорных фундамента и верхнюю балку, которая служит направляющей для дополнительных роликов. Консольная система способна выдержать полотно увеличенногоо веса, поэтому применяется для ворот высотой более 2 метров. Является хорошим вариантом для оснащения гаражей для грузовых авто и высоких ангаров, различных складов, промышленных объектов и т. д.

Поскольку для частного подворья необходимость в установке высоких ворот возникает нечасто, далее будем рассматривать одинарные системы. Кроме всего прочего, такие откатные ворота имеют упрощённую конструкцию, поэтому больше подходят для изготовления своими руками.

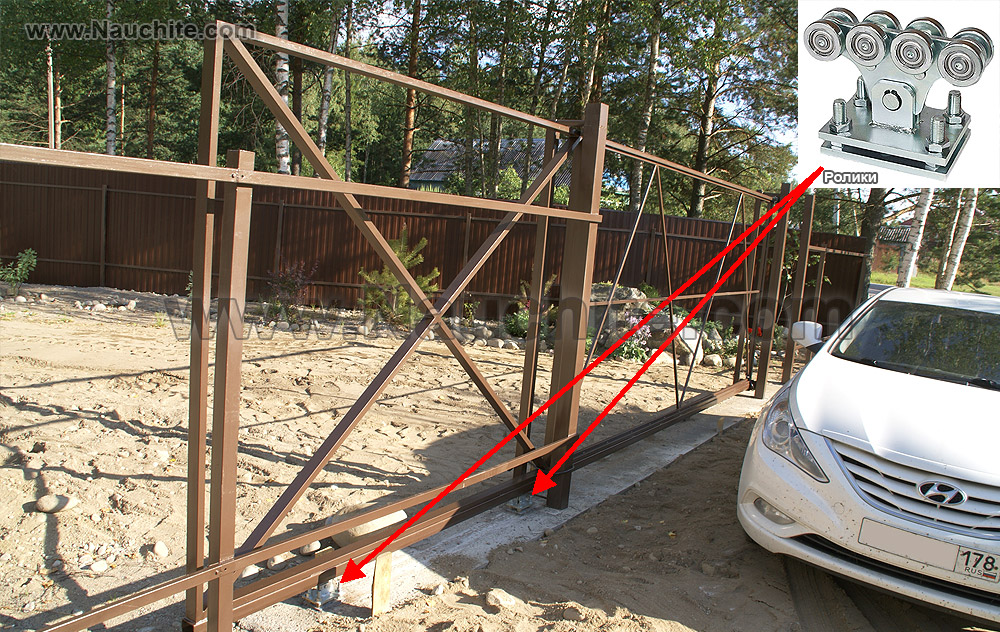

Роликовые тележки являются основными опорными элементами конструкции

Кроме направляющей и роликовых опор (консольных блоков или тележек) работоспособность конструкции обеспечивают несколько других элементов.

1. Нижний и верхний улавливатель. Представляют собой П-образные кронштейны, установленные на краях улавливающего столба (опоры, стойки) и предназначенные для фиксации ворот в закрытом состоянии. Верхний улавливатель предотвращает «заваливание» створки набок, в то время как нижний фиксатор в дополнение к этой функции ещё и ослабляет нагрузку на ролики и направляющую.

   Улавливатели изготавливают из толстого металла, ведь от них зависит надёжность фиксации ворот в закрытом положении

2. Поддерживающая шина или скоба (роликовый ограничитель). Устанавливается по верхнему краю основной стойки и служит для дополнительной фиксации полотна.

   Поддерживающая скоба в сборе с роликами

3. Опорный ролик. Крепится к переднему торцу направляющей и служит в качестве заглушки, демпфера и опорного элемента. При вхождении створки в нижний улавливатель он смягчает удар и принимает на себя часть веса конструкции.

   Опорный ролик с резиновой демпфирующей подушкой

Кроме этого, некоторые детали системы снабжаются заглушками, которые предотвращают набивание снега и служат в качестве декоративных элементов.

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

• размеры автотранспорта, который будет въезжать на участок;
• угол въезда автомобилей;
• свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м - этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

На самом деле, расстояние между нижней направляющей и уровнем двора регулируется при помощи опорных площадок, которыми выставляется высота роликовых тележек. В зависимости от их положения створки возвышаются над участком на высоту от 10 до 15 см.

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Чертежи для изготовления

Монтажная схема для изготовления откатных ворот Чертёж роликовой опоры Чертёж полотна с направляющей рейкой Чертёж опорной скобы Монтажная схема закладной площадки Структурная схема откатных ворот Чертёж концевого ролика Спецификация деталей конструкции сдвижных ворот Чертёж направляющей с роликом в сборе

Что понадобится для сооружения своими руками

Приступая к строительству ворот, необходимо иметь набор комплектующих (фурнитуры), которые можно приобрести комплектом или изготовить самостоятельно. Что касается инструментов, то никаких специфических приспособлений не понадобится - всё необходимое можно найти даже у начинающего домашнего мастера.

Выбор деталей для механизма отката

Есть несколько вариантов комплектующих для откатных ворот в зависимости от ширины проёма и весовой нагрузки:

• для ворот массой до 400 кг и шириной не более 4 м;
• для полотен весом до 600 кг и шириной не более 6 м;
• для створок массой от 600 кг и шириной 6 м и больше.

Выбирая тот или иной комплект для своих нужд, следует обязательно учитывать материал заполнения полотна, ведь он оказывает существенное влияние на вес створки.

Набор для создания состоит из таких деталей:

• нижняя направляющая;
• поддерживающая скоба с роликами;
• роликовая опора - 2 шт.;
• поддерживающая подставка роликовой платформы - 2 шт.;
• опорный (концевой) ролик;
• нижний и верхний улавливатели;
• пластиковые заглушки.

Направляющая нижних роликов должна быть достаточно жёсткой, чтобы сохранять первоначальную форму и не деформироваться при ветровой нагрузке. Чтобы обеспечить это условие, ответственные производители изготавливают рельс из качественной конструкционной стали толщиной не менее 3.6 мм - на этот параметр и следует ориентироваться при его выборе.

Комплект фурнитуры для сборки откатных ворот

Поскольку всю массу ворот удерживают роликовые тележки, их подшипники должны быть качественными, а сами поверхности качения иметь высокую твёрдость. В продаже можно найти консольные блоки с пластиковыми роликами, которые снижают уровень шума при движении ворот. Учтите, что через некоторое время эти детали придётся менять, поскольку даже самые высококачественные термопласты не сравнятся с цементированной сталью. Перед монтажом подшипники опорных роликов рекомендуется вскрыть, чтобы проверить количество смазки - от этого зависит, будут ли ворота скрипеть при движении, и как долго эти детали будут работать без люфтов и заклиниваний.

Фиксацию створки сверху обеспечивает поддерживающая скоба. Чтобы обеспечить устойчивость и надёжность конструкции, её толщина должна быть не менее 4 мм. Что же касается установленных на ней направляющих, то лучше всего зарекомендовали себя резиновые ролики. Нагрузка на них не так уж велика, а вот то, что они не царапают каркас ворот в процессе эксплуатации, положительным образом влияет на эстетичность конструкции.

При выборе нижнего улавливателя следует учитывать, что он работает в паре с опорным роликом. Следует обязательно проверить, насколько свободно концевик входит в фиксатор. Кроме того, торцовый ролик предназначен для перераспределения нагрузки при закрытых воротах, поэтому к нему предъявляются такие же требования, как и к основным опорным элементам системы.

Металлическая пластина, из которой изготавливаются улавливатели, должна иметь толщину не менее 4 мм, поскольку от её качества зависит надёжность фиксации створки в закрытом положении. Кроме того, прочность этих деталей должна обеспечиваться сварочным соединением.

Заглушки направляющего рельса подойдут любые. Главное, чтобы они препятствовали попаданию снега и выполняли декоративную функцию.

Выбор материала для зашивки полностью зависит от личных предпочтений и финансовых возможностей, поэтому можно использовать:

• профнастил, который имеет небольшой вес и легко монтируется при помощи заклёпок или саморезов. Профильные панели можно подобрать по толщине, цвету, глубине и ширине волны, а их покрытие способно долгие годы защищать металл от коррозии;
• стальные листы - подбирают по толщине и размерам. Чаще всего используют как основу под кованые элементы ворот;
• поликарбонат, с которым ворота будут самыми лёгкими;
• штакетник или вагонку - их необходимо обрабатывать антисептическими средствами и покрывать лаком или краской. Только в таком случае можно рассчитывать на долговечность и эстетичный внешний вид пиломатериалов;
• ковка - может использоваться как отдельно, так и в сочетании с поликарбонатом, пиломатериалами или стальными листами. Сегодня в торговой сети можно купить отдельные кованые элементы, из которых при помощи сварки несложно соорудить настоящее произведение кузнечного искусства;
• филёнка (шоколадка) – для её получения металлические листы подвергают штамповке. В продаже можно найти «шоколадки» различных размеров. К каркасу их крепят сваркой или заклёпками.

Используя для обшивки полотна ковку, стальные листы или филёнку, следует учитывать значительное увеличение массы ворот при выборе роликовых опор и других элементов конструкции.

В продаже можно найти филёнку различного размера, что позволяет создавать ворота оригинального дизайна

Какой инструмент и материалы понадобятся

Сооружение откатных ворот потребует выполнения не только слесарных, но и бетонных работ, поэтому следует подготовить:

• лопату;
• лом или кирку;
• трамбовку;
• ёмкости для сыпучих материалов и бетона;
• сварочный аппарат;
• болгарку (угловая шлифовальная машина или УШМ);
• отрезной и зачистной круг для УШМ;
• молоток;
• шуруповёрт;
• набор рожковых ключей;
• рулетку;
• чертилку или карандаш;
• компрессор с пульверизатором или кисти для малярных работ.

Если обшивка створки будет выполняться не металлом, а деревом, то могут понадобиться циркулярная или торцовая пила, рубанок, стамеска и другие столярные инструменты.

Для изготовления полотна ворот лучше всего подходят профильные стальные трубы

Кроме комплектующих и элементов обшивки, понадобится немало других материалов. Так, чтобы сделать откатные ворота для 4-метрового проёма, потребуется завезти на участок:

• не менее 18 метров профильной трубы 50х50 мм или 60х40 мм со стенкой 2 мм - для сварки рамы каркаса;
• до 20 погонных метров трубы 40х20х2 мм, которая понадобится для внутренних деталей каркаса;
• швеллер № 20 длиной не менее 2 м - для сооружения закладной опорной площадки для роликовых направляющих;
  Вместо швеллера можно использовать два отрезка стального уголка с полкой длиной 100 мм, которые сваривают по длине. Устанавливать закладные только под каретки роликовых опор, равно как и бетонировать шпильки, не рекомендуется - в этом случае будет сложно выставлять ролики и регулировать устройство автоматического закрывания (привод).
• толстый листовой металл для нащельников - закладных, которые устанавливаются в кладку при сооружении боковых опор (столбов);
• около 15 м арматуры или стального прутка диаметром 10–12 мм, которые будут нужны для крепления швеллера и сооружения фундамента;
• песок, щебень и цемент для приготовления бетона.

Следует заранее позаботиться об эстетичности конструкции, поэтому для окрашивания каркаса или всего полотна понадобится краска и грунтовка. Подойдёт любая алкидная эмаль для наружных работ и грунтовка для металлических поверхностей.

Поэтапный монтаж откатных ворот

Правильный подход к изготовлению откатных ворот позволит получить прочную, надёжную конструкцию и избежать ошибок в работе. Поэтому весь процесс лучше разделить на несколько этапов:

• сооружение опорных столбов;
• обустройство фундамента;
• изготовление полотна и отдельных элементов конструкции;
• монтаж конструкции.

Чтобы добиться успеха, необходимо всё делать согласно плану работ. Каждый шаг должен сопровождаться контролем геометрии и других технологических параметров. Только в этом случае можно рассчитывать на то, что ворота сможет открывать даже ребёнок.

Установка столбов

Монтаж опорных столбов является одним из самых ответственных этапов, поскольку в дальнейшем они будут отвечать за устойчивость всей конструкции. Стойки можно сделать из различных материалов - дубового бруса, массивного металлопроката, кирпича или бетона. Рекомендуется бетонировать столбы на глубину не менее 1 м, а на участках с высоким уровнем грунтовых вод обустраивать общий фундамент под все конструктивные элементы откатных ворот.

Схема опорных конструкций откатных ворот

Если для стоек используются металлические трубы, то монтаж улавливателей и поддерживающей шины не вызывает трудностей - их можно закрепить сваркой. В случае когда столбы изготавливаются из камня или кирпича, в кладку необходимо устанавливать закладные. Эти крепёжные элементы представляют собой металлические площадки из толстой листовой стали, к которой приваривают отрезки металлического прутка или толстой проволоки. В процессе сооружения столбов гибкие элементы укладывают в швы, устанавливая нащельники на нужной высоте.

Итак, для монтажа опорных стоек копают яму диаметром не менее 0.5 м и глубиной более 1 метра, в которую устанавливают столб. Далее выставляют его при помощи уровня и заливают бетоном. Для надёжности на нижнюю часть металлической стойки можно приварить несколько поперечин из кусков уголка, труб, арматуры и т. д.

Строительство фундамента

Прежде чем приступать к монтажным работам, необходимо сделать разметку фундамента опорной площадки и подготовить котлован для его обустройства. В этих целях от плоскости ограждения отступают 0.5 м - это и будет ширина траншеи. Фундамент должен быть длиннее противовеса створки на 20–30 см.

Если для открывания ворот будет использоваться автоматика, то ещё на этапе установки столбов и сооружения фундамента в земле прокладывают электрические кабели. Для их защиты используют гофрированный пластиковый кожух.

В качестве закладной фундамента используется швеллер шириной до 20 см. Его длина равняется половине ширины проёма плюс припуск 10–20 см на установку площадок роликовых опор. Чтобы обеспечить монолитность закладной, её усиливают каркасом из арматуры.

Чертёж фундамента опорной площадки

Фундамент сооружают так:

• копают траншею глубиной 1–1.5 м. На песчаных грунтах, а также при высоком уровне грунтовых вод дно котлована должно находиться ниже точки промерзания;
• из металлического прутка или арматуры нарезают стержни: длинные 1–1.5 м (по глубине траншеи) и короткие 0.2 м. Последних потребуется в два раза меньше - они будут использоваться в качестве перемычек;
• длинные куски арматуры приваривают к боковым полкам швеллера на расстоянии 30 см друг от друга, получая конструкцию, похожую на скамью с множеством ножек;
• противоположные прутки соединяют попарно при помощи 20-сантиметровых перемычек на расстоянии 0.7–0.8 м от швеллера;
• в траншею опускают конструкцию закладной, выравнивая швеллер по высоте участка.


  Швеллер должен выставляться строго по горизонтали таким образом, чтобы его верхняя плоскость совпадала с уровнем проезжей части. Если плитка, бетонное или асфальное покрытие ещё только планируется, то обязательно следует учитывать увеличение высоты проезда.

• устанавливают опалубку и армопояс;
• заливают бетон и тщательно его уплотняют.

По технологии фундамент должен выстояться в течение 28 дней, чтобы бетон достиг марочной прочности.

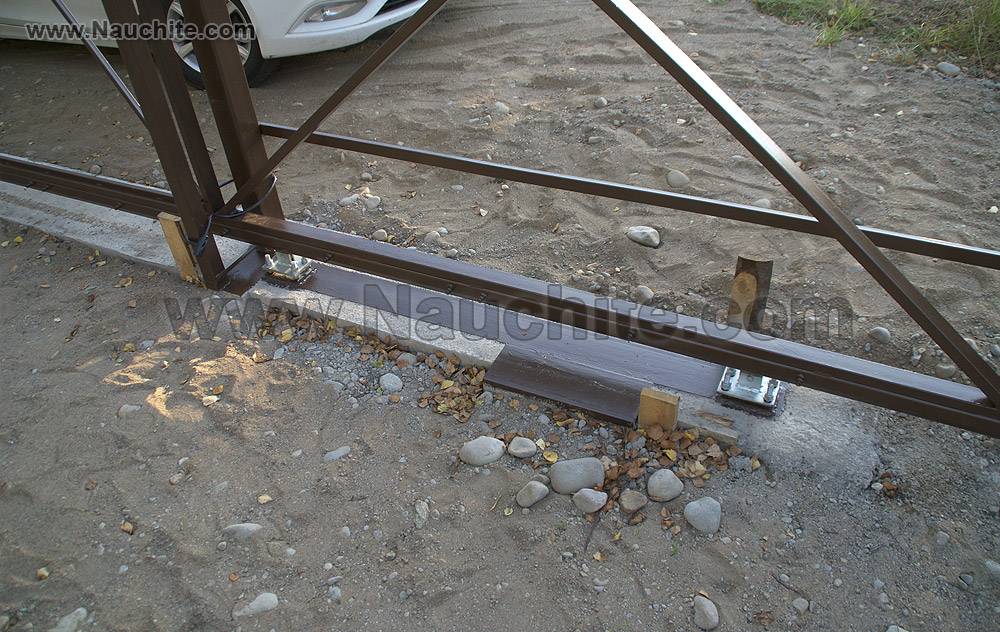

Обустройство фундамента опорной площадки

Изготовление створки

Для изготовления несущего каркаса полотна ворот используются профильные металлические трубы сечением не менее 50х50 мм. Чтобы не получить створку, которую повело «пропеллером», необходимо обустроить площадку со строго горизонтальной плоскостью. Для этого выбирают широкое, ровное место и с небольшими зазорами раскладывают на земле деревянные рейки или бруски. Контроль уровня осуществляют при помощи лазерного или пузырькового инструмента и строительного шнура.

Для сварки полотна сдвижных ворот удобно использовать деревянные подпорки

Сварку полотна ведут снизу вверх, укладывая отдельные элементы конструкции на подготовленную плоскость.

1. Изготавливают наружную раму, которая является основным каркасом створки. Для этого к направляющему рельсу приваривают трубу рамы сечением 50х50 мм или 60х40 мм. После этого к её верхней плоскости крепят вертикальные трубы, монтируют верхнюю поперечину и откос. Сварочный шов можно выполнять прихватками длиной 2 см через каждые 0.5–0.6 м.
   Сварку каркаса ведут в шахматном порядке. Это позволит предотвратить перегрев отдельных участков и нарушение плоскостности конструкции.
2. К основанию рамы приваривают элементы заполняющего каркаса, который понадобится для крепления профнастила и сделает конструкцию более жёсткой. Внутренние переборки изготавливают из труб 40х20 мм.
3. Места сварки зачищают угловой шлифмашиной, после чего конструкцию покрывают грунтовкой.
4. При помощи пульверизатора наносят два-три слоя алкидной краски.
5. После высыхания защитного слоя полотно обшивают профнастилом. Для его крепления используют саморезы или заклёпки, отверстия под которые сверлят электродрелью.

Каркас, который будет обшиваться профлистом, деревом или поликарбонатом, перед заполнением необходимо покрасить

Если в качестве заполнения используются стальные листы или ковка, то их приваривают на этапе сооружения каркаса, после чего зачищают и только после этого ворота подготавливают к окрашиванию.

Инструкция по сборке конструкции

1. Монтаж откатных ворот начинают с разметки. Для того чтобы обозначить траекторию их движения, вдоль проезжей части необходимо натянуть шнур. Зазор между ним и дорожным покрытием должен составлять 150–200 мм, а расстояние до опорного столба - равняться 70 мм (при рекомендуемой толщине полотна до 70 мм). В дальнейшем шнур будет служить осевой линией при установке консольных опор
2. Определяют место установки передней роликовой тележки. Принцип здесь простой - чем дальше опоры разместить друг от друга, тем меньшей будет нагрузка на подшипники. Тем не менее ближний к проезжей части комплект опорных роликов устанавливают не по крайнему габариту столба, а на расстоянии 15 см в сторону отката. Это делается для того, чтобы торчащий из створки накатной ролик не выступал на проезжую часть. Чтобы определить крайнее положение задней консольной опоры, из общей длины полотна (с противовесом) вычитают 100 мм. Полученное значение откладывают от принимающего столба (на котором будут крепиться улавливатели) – эта точка будет внешней границей второй тележки.

   Определение мест установки роликовых опор

3. Поддерживающие площадки роликовых опор выставляют по полученным точкам и прихватывают сваркой, после чего на регулировочные пластины устанавливают ролики.

   Роликовые опоры устанавливаются на опорную плиту посредством поддерживающих площадок. Это позволяет избежать перегрева роликов при монтаже и получить возможность выставить направляющую «в горизонталь»

4. Полотно ворот ставят не место, накатывая направляющую на ролики. Проверяют правильность установки опор, после чего створку снимают, а сами тележки демонтируют.
5. Надёжно приваривают регулировочные пластины.

   Перед тем, как приварить опорные площадки и установить тележки на место, полотно ворот снимают

6. Устанавливают на место роликовые опоры и полотно, после чего ворота фиксируют в закрытом состоянии.
7. Строительный уровень выставляют в одной плоскости с направляющей, после чего регулировочными болтами поддерживающих площадок выставляют ворота «в горизонт».

   Правильный монтаж роликовой тележки (с поддерживающей площадкой) позволит без проблем регулировать уровень направляющей балки

8. Накатной ролик устанавливают внутрь направляющей, после чего крепят его болтами и для надёжности прихватывают сваркой.

   Монтаж накатного ролика

9. Напротив ближнего к роликовым тележкам столба на верхний край полотна устанавливают роликовый ограничитель. Поддерживающую шину крепят сваркой, после чего регулируют установку ворот по вертикали.

   Скобу поддерживающей шины к столбу можно крепить сваркой - широкий диапазон регулировки каждого ролика позволяет без проблем выставить полотно ворот по вертикали

10. Монтируют нижний улавливатель. Чтобы отметить место его установки, ворота фиксируют в закрытом положении, заводят скобу улавливателя под опорный ролик и прижимают до полного касания. Улавливатель крепят болтами, чтобы в дальнейшем можно было регулировать его положение относительно ролика.

    Если всё делать правильно и аккуратно, то в итоге должна получиться вот такая конструкция

    Видео: как установить откатные ворота своими руками

    Как оснастить их автоматикой

    Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

    • зубчатую рейку;
    • электропривод;
    • сигнальную лампочку;
    • концевые выключатели или фотоэлементы;
    • пульт ДУ;
    • блок управления.

    Сегодня нет необходимости покупать составляющие по отдельности - в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

    Комплект автоматики для откатных ворот

    Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.




    В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

    В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

    Видео: откатные ворота с приводом, изготовленным из шуруповёрта

    Хоть откатные ворота и требуют больше финансовых вложений, чем обычные, львиную долю затрат можно сэкономить, если сделать их своими руками. Удобство в эксплуатации и комфорт, который даёт система дистанционного управления, сочетаются с высокой надёжностью и способностью экономить место на участке. Неплохой аргумент в пользу современной и функциональной конструкции, не так ли?

    Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Автоматическое управление въездными воротами упрощает и делает более безопасным въезд автомобиля на участок или в гараж. Преимущества электрического привода очевидны - открыть и закрыть створки можно прямо из салона авто, а чтобы впустить в заснеженный двор машину гостей не придётся прощаться (хоть и ненадолго) с тёплым, уютным помещением. Высокая цена на качественную, заводскую автоматику вынуждает народных умельцев искать более доступные варианты. И они находятся. Сегодня надёжные автоматические ворота можно построить своими руками. Всё, что для этого понадобится, можно найти в гараже или за бесценок купить на рыночных развалах.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить - потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

• с помощью кривошипно-шатунного механизма;
• винтовой или червячной передачей;
• посредством рейки и зубчатого колеса;
• цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

Заводской привод линейного типа

Чаще всего используют линейные приводы - их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов - они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы - в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Изготовление автоматических распашных ворот

Для распашных ворот промышленность выпускает множество приводов рычажного и линейного типа, рассчитанных на различное напряжение питания и усилие открывания. Эти механизмы отличаются высокой прочностью, надёжностью и способны обеспечить работоспособность конструкции в любых погодных условиях. Их можно было бы назвать идеальным выбором, вот только есть одно но - за пару простых исполнительных механизмов и блок управления придётся отдать более 300 евро. Именно поэтому автоматические распашные ворота лучше всего сделать своими руками.

Конструкция распашных ворот

Подготовительные мероприятия

Чтобы ворота были удобными и практичными, необходимо учитывать несколько факторов:

• место установки;
• способ открывания - внутрь или наружу;
• габариты створок;
• вид и способ монтажа опорных стоек;
• тип, а также способ и точки крепления приводов;
• метод прокладки кабелей к исполнительным механизмам;
• тип питания (только от электросети или с резервным аккумулятором);
• конструктивные особенности фиксатора;

Кроме того, потребуется учитывать особенности материалов, из которого будут изготавливаться ворота. Только ответив на этот вопрос, можно приступать к проектированию конструкции и выбору привода.

Размер створок

При определении размера ворот ориентируются на ширину автомобилей, которые будут заезжать на участок. Для проезда легкового транспорта будет достаточно проёма 2.5 м, тогда как грузовики и трактора потребуют проезжей части шириной от 3.5 м. Необходимо учитывать и то, смогут ли машины заезжать под прямым углом к проёму. В случае когда узкая дорога возле участка не позволяет сделать необходимый манёвр, проезд расширяют в 1.2 – 1.5 раза. Кроме того, обратите внимание, будут ли открытые створки выступать на проезжую часть. В случае, когда конструкция ворот не исключает такую возможность, к размеру проёма необходимо прибавить ещё и удвоенную толщину одного полотна.

Если конфигурация участка позволяет сделать широкие ворота, не стоит пренебрегать этой возможностью. Кто знает, может через пару лет на участок надо будет загнать строительный кран или самосвал? Как показывает практика, проёма шириной 4–4.5 м будет достаточно для проезда любой автомобильной техники.

Выбор материала

Для изготовления каркаса ворот лучше всего подходят стальные профильные трубы - они имеют высокую прочность, и, что очень важно, делают конструкцию максимально жёсткой. Для заполнения воротного полотна подходят:

• металлические листы;
• поликарбонат;
• профнастил;
• доски или штакетник;
• ковка.

Изящно и оригинально выглядят ворота с комбинацией различных материалов. Например, кованых элементов с основанием из поликарбоната или дерева.

Распашные ворота можно сделать ажурными, с заполнением из металлических прутков или кованых элементов

Как правило, на выбор материала для ворот самое большое влияние оказывает толщина кошелька их владельца. Тем не менее, если делать створки своими руками, то можно сэкономить на оплате труда специалисту и за счёт этого выбрать более дорогую ковку или штамповку.

Для изготовления опорных стоек можно выбрать:

• стальные трубы или швеллеры;
• брус из твёрдых пород дерева;
• железобетон;
• каменную или кирпичную кладку.

Выбор материала, из которых будут изготовлены столбы, должен учитывать вес полотен. В противном случае под весом створок стойки будут сходиться и закрывание ворот будет требовать значительных усилий - о нормальной работе автоматических устройств в таких условиях не может быть и речи.

Изготовление распашных ворот не отличается высокой сложностью, а их конструкция предполагает использование оригинальных эскизов. Точно следовать какому-то чертежу нет необходимости - всё зависит от фантазии и финансовой состоятельности хозяина участка. Тем не менее представляем вашему вниманию чертежи и схемы автоматических распашных ворот. Надеемся, они помогут вам создать собственный проект без трудноустранимых ошибок и досадных оплошностей.

Фотогалерея: схемы и чертежи автоматических ворот

Распашные ворота с калиткой, врезанной в одну из створок Распашные ворота с двойным заполнением профнастилом Распашные ворота с калиткой и усиленным каркасом Распашные ворота без калитки Схема автоматизации распахивающихся створок Схема электрических подключений привода распашных ворот Схема автоматизации распашных ворот

Что понадобится в процессе работы

Для сооружения распашных ворот понадобится немало разнообразных материалов:

• для монтажа опорных стоек - металлические трубы, камень или кирпич. Если столбы будут изготовлены в виде кладки, то следует подготовить металл для закладных;
• для изготовления каркаса - профильные трубы сечением от 60х60 мм до 40х20 мм;
• для заполнения каркаса - стальные листы, профнастил, дерево, поликарбонат или кованые элементы;
• петли;
• детали механизма запирания.

Лучше всего для оснащения автоматических распашных ворот подходят петли с привалочной плоскостью и опорным подшипником

Закладные детали представляют собой металлические элементы, которые устанавливают в кладочные швы для последующего крепления створок и других деталей конструкции. Изготавливаются из толстой листовой стали, металлических уголков, швеллеров и т. д.

Для устойчивости конструкции металлические стойки надо будет забетонировать, а под столбы из камня и кирпича соорудить фундамент. Для этого надо будет завезти на участок песок, щебень и цемент.

Сделать привод распашных ворот можно из новых или бывших в употреблении деталей и узлов от автотранспорта и бытовой техники. Так, в качестве деталей механизма автоматического открывания подойдут:

Систему дистанционного управления очень просто сделать из простенькой автомобильной сигнализации, подключив электромоторы приводов через обычное 12-вольтовое реле. Кроме этих деталей понадобятся концевые выключатели, сигнальная лампа и монтажные провода.

Для изготовления ворот не требуется специального инструмента или каких-то профессиональных приспособлений. Что же касается автоматического привода, то всё зависит от его конструкции - возможно, некоторые детали придётся выточить на станке или заказать у знакомого токаря. В остальном же следует подготовить или приобрести:

• сварочный аппарат (лучше всего небольшой инвертор, который удобно перемещать по участку);
• угловую шлифмашину (по-народному «болгарку»);
• заклёпочник;
• электродрель с набором свёрл по металлу;
• набор гаечных ключей;
• рулетка;
• строительный уровень;
• чертилка из инструментальной стали.

Кроме того, для земляных и бетонных работ будут нужны лопаты, ёмкости для сыпучих материалов и раствора, материалы для опалубки и трамбовка. Не забудьте и о том, что металлические поверхности надо будет защитить от атмосферных воздействий, поэтому заранее купите преобразователь ржавчины, грунтовку по металлу и алкидную краску для наружных работ.

Этапы строительства

Пошаговая инструкция по изготовлению автоматических распашных ворот позволит систематизировать процесс и избежать ошибок в работе.

Установка опорных стоек

Установка опорных стоек с армированием и без него

Металлические или деревянные столбы должны входить в землю на глубину не менее 1 м, иначе под весом створок они будут смещаться от вертикального положения. Для того чтобы установить опоры, необходимо:

При значительной массе каждого полотна, а также в случае изготовления столбов из камня или кирпича, потребуется нижняя перевязка металлических стоек и обустройство фундамента.

Усиление опорных столбов и фундамента для установки автоматических распашных ворот

Работу ведут по такому алгоритму:

После заливки бетон должен отстояться не менее 10 дней, которые можно потратить на изготовление створок. Весь этот срок основание опор периодически поливают водой - это повысит его прочность и позволит избежать растрескивания.

Сварка створок

Чтобы каркас во время сварочных работ не скрутило «пропеллером», рекомендуется на чистом и ровном месте обустроить простейший стапель. Для этого используют деревянные бруски и рейки, из которых собирают плоскую горизонтальную конструкцию.

Стапель для сварки створок

Основной причиной, которая приводит к нарушению геометрии створок во время эксплуатации, является ветровая нагрузка. Поэтому рама ворот должна быть максимально жёсткой - особенно это касается полотен с заполнением из таких материалов, как поликарбонат и профнастил. Лучшим материалом для изготовления каркаса считается профилированная стальная труба. Процедуру монтажа несущей рамы проводят в несколько шагов:

После этого к столбам приваривают ответные части петель и створки навешивают на место. Приступать к малярным работам пока ещё рано - это делают после того, как будут смонтированы кронштейны для крепления приводного механизма.

При установке створок на место можно воспользоваться любыми подходящими подпорками

Как соорудить привод

После установки ворот приступают к установке автоматического привода. Чтобы определить, какой из механизмов - линейный или рычажный, подойдёт, измеряют расстояние между плоскостью полотна и внешним краем столба (отмечено буквой М на нижнем рисунке).

Схема установки линейного привода на распашные ворота

Если указанный размер превышает 150 мм, то применяют рычажный механизм. В противном случае можно устанавливать привод линейного типа. Он относится к более современным и эстетичным. Если же линейную автоматику необходимо установить на массивных столбах из камня или кирпича, то в кладке делают ниши с закладными для крепления привода.

Крепление актуатора в нишу - один из способов совместить линейный привод с массивными столбами

Линейный механизм открывания ворот со створками весом до 100 кг можно изготовить из двух актуаторов для спутниковых антенн. Всё, что для этого понадобится - прикрепить к полотнам и столбам ворот кронштейны для их крепления. Выбирая актуаторы, предпочтение отдают устройствам с ходом штока не менее 350 мм.

Для более тяжёлых ворот линейный привод можно изготовить самостоятельно. Вот что для этого понадобится:

В процессе работы будут нужны всё те же болгарка, сварочный инвертор и электродрель, а также другой слесарный инструмент, который есть у каждого хозяина.

Изготовление привода ведут по следующей схеме:

1. С домкрата снимают защитную крышку, демонтируют ручку и шестерни. При помощи стопорных колец и шайб сооружают фиксатор, предотвращающий продольный люфт винта.

   Бывший в употреблении домкрат необходимо полностью разобрать и почистить

2. Воспользовавшись болгаркой, демонтируют опорную платформу подъёмного устройства.
3. Механизм стеклоочистителей разбирают - в дальнейшем понадобится только электромотор с редуктором.

   Электродвигатель стеклоочистителя в сборе с редуктором

4. Из отрезка профильной трубы 20х20 см длиной 6–8 см изготавливают присоединительную муфту, которую крепят к винту домкрата.

   Монтаж присоединительной муфты выполняют при помощи сварки

5. В квадратном прутке 18х18 мм выполняют сверление, в котором нарезают резьбу под вал редуктора.
6. Монтируют ответную часть присоединительной муфты на моторчик стеклоочистителей.

   Монтаж присоединительной пластины

7. По углам пластины выполняют ряд сверлений, соответствующих присоединительным размерам корпуса редуктора.
8. Электродвигатель и винтовую часть собирают при помощи длинных шпилек и гаек.

   Самодельный привод для ворот в сборе

Ещё один вариант изготовления привода из «жигулёвского» домкрата представлен на рисунке ниже. Механизм выглядит более громоздко, но зато не потребуется демонтировать планетарную передачу и продумывать фиксацию рабочего винта.

Ещё один вариант привода из моторчика дворников и домкрата от ВАЗовской «классики»

В случае когда для автоматизации ворот подходит только рычажный механизм, можно воспользоваться приводом стеклоподъёмников автомобиля ГАЗ или доработать парой рычагов любой подходящий редуктор.

Привод из стеклоподъёмника для автомобиля ГАЗ

Для подключения привода к сети напряжением 220 В используют понижающий трансформатор с выпрямителем на 12 В. Для отключения электродвигателя в крайних положениях используют концевые выключатели. При этом необходимо продумать, каким образом будет осуществляться реверс двигателя. Возможно, в этом вам смогут помочь несколько электрических схем, которые используются на реальных конструкциях.

Фотогалерея: схемы электрических подключений деталей привода автоматических ворот

Электрическая принципиальная схема с реле для привода распашных ворот Схема подсоединения элементов привода распашных ворот Схема для реализации реверса

Монтаж и настройка привода

Для установки привода к столбам и створкам необходимо приварить обычные П-образные кронштейны, которые будут обеспечивать подвижное соединение.

Узел сопряжения привода и створки ворот

В качестве оси вращения лучше всего использовать калёные болты диаметром 8–10 мм. Оцинкованные китайские метизы из ближайшего строймага лучше не использовать - слишком мягкая сталь будет быстро изнашиваться, а это не способствует надёжности и безопасности.

А теперь - несколько полезных советов по установке и настройке привода от специалистов, которые занимаются монтажом автоматических ворот:

• устройство устанавливается электромотором и рычагом вниз, лучше всего по верхнему краю полотна;
• в первую очередь выполняют крепление механизма к столбам, а затем - к створкам ворот;
• после монтажа привода ворота необходимо открыть вручную и настроить работу концевых выключателей;
• электропитание следует подключать при заблокированном приводе;
• для того чтобы избежать поломки электродвигателя при блокировании створок, в электрическую схему вводят устройство, отключающее сеть при резком возрастании силы тока;
• на видном месте устанавливают сигнальную лампу, которая будет включаться при подаче напряжения на электромоторы.

После монтажа проверяют плавность открывания и чёткость срабатывания «концевиков». Электромотор и редуктор защищают от осадков при помощи кожухов, которые можно сделать из подручных средств.

Видео: распашные ворота с самодельным электрическим приводом

Для человека, умеющего обращаться со сварочным аппаратом и «болгаркой», изготовление въездных или гаражных ворот - дело обыденное. Совсем другое дело - автоматизация процесса их открывания. Многие пасуют перед более сложной конструкцией из-за отсутствия привода, других пугает электрическая часть. Тем не менее сделать надёжную, работоспособную систему открывания несложно. Главное, чтобы её механизм соответствовал типу створок и их весу.

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

• Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
• Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны (а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

• Форд фокус 3 = 2,01 м.
• Форд Эксплорер 2015 = 2,29 м.
• Газель (цельнометаллический фургон) = 2,5 м.
• КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических . Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

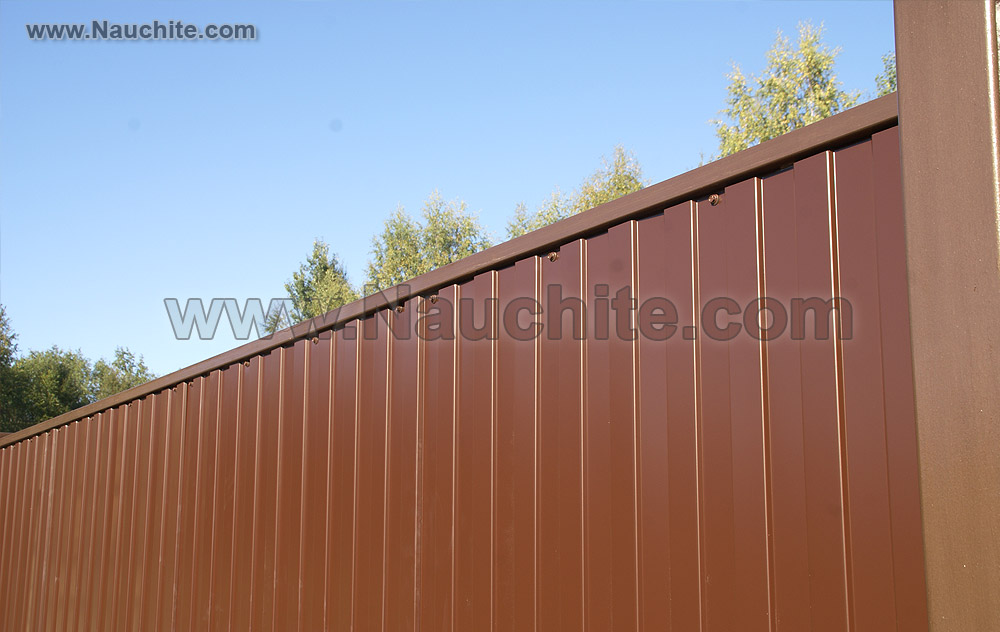

• У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
• Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора !

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

• Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
• Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
• Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
• Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

• точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
• регулировки высоты установки ворот относительно земли (в пределах 5 см)
• возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).

Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.

Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и , включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «».

Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

• Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):

• Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):


К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «» . Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Возможно Вам будет также интересно:

Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать... Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод...

Калитка в воротах? Все «За» и «Против». Если попытаться перечислить все аргументы в пользу того, чтобы делать калитку, врезанную непосредственно в створ ворот...

Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что... Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по...

Откатные или сдвижные ворота являются сложным механизмом, но, тем не менее они стали из-за своего удобства применяться достаточно широко как на промышленных объектах, так и в частных домовладениях. Существует масса производителей, делающих готовые ворота и комплектующие к ним, квалифицированная рабочая сила быстро и грамотно произведет установку, но тем, кто захочет сэкономить и применить творческую энергию в деле будет интересно устройство откатных ворот своими руками. Тем более что это вполне возможно.

Виды откатных ворот

Откатные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.

Подвесные откатные ворота

Эти ворота наиболее часто применялись на въездах предприятий и других охраняемых территорий. На значительной высоте, чтобы была возможность въезда грузового транспорта, монтировалась металлическая балка, а уже не не е при помощи роликовых тележек подвешивалось полотно ворот.

Подвесные ворота — надежные, но материалоемкие

Эта конструкция достаточно надежная , и до сих пор такие ворота, созданные более 50 лет назад, работают, но сейчас применяются мало в силу двух причин:

• Верхняя балка все же ограничивает габариты проема ворот.
• Такая конструкция очень материалоемкая и то, что было позволено во времена СССР пр и тогдашних ценах на металл, сейчас просто недопустимо.

Откатные по рельсу ворота

Это самая простая конструкция откатных ворот и теоретически самая надежная . Полотно ворот, стоящее на роликах, ездит по специальному рельсу, находящемуся на поверхности. Ворота еще поддерживаются в одной верхней точке в том месте, куда ворота уезжают при открытии. Такие ворота лучше всего использовать там, где периодически и постоянно убирают территорию, что в российских условиях часто недостижимо. Обычный снегопад легко заблокирует работу таких ворот, причем заставить их снова работать бывает очень трудно.

Весомым преимуществом таких ворот является то, что для открытия им требуется уехать за за бор ровно на ширину проема , а это в условиях дефицита пространства может явиться определяющим фактором для принятия решения в пользу такой конструкции.

Консольные откатные ворота

Для того чтобы ворота не имели ограничений габаритов сверху и не было контакта с наземным рельсом, были изобретены консольные откатные (сдвижные) ворота. Эта самая сложная конструкция ворот, но эти «жертвы» абсолютно оправданы. Полотно таких ворот не имеет контакта с поверхностью, а подвешено на консольных роликовых блоках при помощи направляющей балки. Чаще всего такая балка и роликовые блоки расположена в нижней части ворот.

Бывают случаи, когда направляющая балка и роликовые блоки могут быть расположены в середине или даже сверху полотна ворот. Это может быть оправдано, когда консольные узлы можно подвесить на капитальную стену здания или имеются какие-либо строительные сооружения или конструкции, способные выдержать нагрузки от полотна ворот. В противном случае придется специально сооружать силовую конструкцию для ворот, что далеко не всегда выгодно.

Именно поэтому в большинстве случаев применяют консольные откатные ворота с нижним расположением несущей балки.

Цены на откатные ворота

Откатные ворота

Описание конструкции и работы консольных ворот

Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.

Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево - вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.

Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предметов в нутрь балки применены заглушки (8). Вся конструкция ворот смонтирована на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундамент дл я консоли в любом случае придется сооружать отдельно.

В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.

Преимущества консольных откатных ворот

Откатные ворота консольного типа имеют ряд преимуществ:

• Такие ворота не имеют отрывающихся створок и поэтому не уменьшают полезную площадь территории, и при случайном открытии ворот нет никакой опасности повредить транспортное средство , стоящее перед ними.
• Проем ворот не имеет нижних и верхних ограничений по габаритам.
• Обильные не нарушают работу консольных ворот, так как полотно вывешено на расстоянии около 10 см над поверхностью земли.
• Все элементы качения, обеспечивающие работу ворот, находятся внутри балки, поэтому не подвержены влиянию погодных факторов. В движение ворота может привести даже ребенок , благодаря продуманной конструкции и низкому трению.
• Мощный фундамент консоли и продуманная система удержания полотна ворот в вертикальном положении позволяет выдерживать таким воротам большие ветровые нагрузки.
• Откатные ворота проще всего оборудовать электроприводом и элементами безопасности.

Недостатки все же у откатных ворот есть, но их немного:

• Консольные откатные ворота – одни из самых сложных по конструкции, поэтому и установка их непроста.
• Для их установки необходимо иметь свободный участок забора в полтора раза больший, чем величина проема , что не всегда достижимо.

Определение возможности установки откатных ворот

Даже при огромном желании и недюжинных финансовых возможностях владельца участка установить откатные ворота, могут сложиться такие ситуации, когда установка либо невозможна, либо сильно затруднена. Какие это ситуации?

• Пространство, куда будут откатываться ворота вдоль забора должно быть свободно не менее чем на полторы ширины воротного проема . Это объясняется тем, что на полотне ворот помимо части, закрывающей проем , есть еще и технологическая часть, которая по длине занимает не менее половины от ширины проема – так лучше будут распределяться нагрузки от ворот на консольный блок.

• Откатные ворота двигаются по прямой линии, значит, и необходимый участок свободного места забора тоже должен быть прямым.
• В месте, где будут двигаться ворота не должно быть никаких неровностей рельефа, которые помешают свободному перемещению ворот.

• На пути движения ворот не должно быть калиток, лучше их делать с противоположной стороны. Иногда заказывают откатные ворота со встроенными калитками, но у них неизбежно будут высокие пороги, что крайне неудобно для детей и престарелых людей.
• Бывает, что хозяева намерены на использование ворот в качестве калитки – когда полотно отъезжает на расстояние, достаточное для прохода людей. Этого делать не надо, так как любой механизм ворот рассчитан на определенное количество циклов и частое их использование сильно снизит ресурс.
• Если заезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования надо увеличить проем ворот, что скажется на габаритах полотна.

Если таких сложных ситуаций на участке нет, то можно приступать к устройству откатных ворот своими руками.

Для того чтобы откатные ворота были установлены правильно и в дальнейшем имели долгий срок эксплуатации, надо разбить технологический процесс на несколько этапов.

Подготовительные работы

Первая и одна из главных частей подготовительных операций – это оценка места установки ворот. На что надо обратить внимание?

• Если ворота будут ставиться взамен старых, имеющих другую конструкцию, то оценивается наличие и состояние опорных столбов. Если они сделаны из кирпича, железобетона сечением не менее 20 на 20 см , профильной металлической трубы сечением не менее 60 на 40 см , выдержана их строгая вертикальность, и они надежно закреплены в грунте, то они вполне могут послужить в качестве опорного и ответного столба откатных ворот. Если нет, то придется возводить свои столбы заново.
• Возле опорного столба должна быть возможность выкопать яму под фундамент, который должен быть расположен впритык к столбу, идти параллельно забору и иметь габариты 500 мм на 2000 мм.
• Если на участке будет новый забор, то все работы по его строительству и подготовке к монтажу откатных ворот можно объединить, что наиболее предпочтительно.
• Очень часто при въезде на территорию возводят кирпичные столбы, что и практично и красиво. При их строительстве нужно сделать закладные элементы в виде стальных пластин 100*100 мм и толщиной 5 мм, по три на каждом столбе. Верхнюю пластину надо разместить на внутренней стороне столба впритык к краю, который ближе к проему . Расстояние от верха столба до пластины 200 мм. Нижняя закладная пластина располагается аналогично верхней, но на расстоянии 200 мм от нулевой отметки. «Нулем » принято считать уровень въезда через ворота. Средняя пластина размещается посередине между верхней и нижней. К ним будут впоследствии крепиться элементы ворот.

• При строительстве нового забора можно учесть, что чаще всего ширину проезда для откатных ворот принимают в 4 метра. Такой стандарт давно был принят в странах Европы. Все производители комплектующих и фурнитуры имеют необходимые наборы элементов именно для этого размера ворот. Чтобы сильно облегчить себе работу, лучше воспользоваться готовым решением.
• Необходимо определиться с тем, каким будет полотно ворот и чем оно будет облицовано. Вариантов имеется очень много, и в каждом из них ворота будут иметь разную массу. Это может повлиять на выбор нужных силовых элементов. Чаще всего в последнее время используется профнастил, но есть варианты облицовки деревянной вагонкой, кованными декоративными элементами или просто оставлять решетчатую конструкцию из стальных труб.

• Перед закупкой необходимых комплектующих нужно составить свой подробный чертеж со спецификацией или воспользоваться готовыми решениями, которые есть в альбомах производителей ворот и на форумах владельцев загородных домов в интернете. В любом случае нужно предельно четко представлять конструкцию сколько материалов понадобиться и каких именно.

Разметочные работы

Когда установлены столбы ворот, независимо от того возведен забор или нет, уже можно приступать к разметке. Для этого надо:

• Определиться с уровнем нулевой отметки, за которую принимают уровень поверхности именно на въезде в гаражный проем . Причем совершенно необязательно, что на момент начала работ поверхность въезда уже будет готова. Это можно сделать и позже. Этот уровень надо отметить на одном столбе, а затем перенести на другой при помощи водяного или лазерного уровня.
• На уровне нулевых отметок натягивается шнур вплотную к внутренней поверхности столбов, причем шнур должен пройти дальше опорного стола (того куда будут сдвигаться ворота при открытии) на расстояние не менее двух метров. Проверяется горизонтальность натянутого шнура.

Устройство фундамента откатных ворот

Для того чтобы воспринимать нагрузки от веса ворот в состоянии покоя и при их движении, нужно обустроить фундамент. Для этого в качестве верхней части, на которую будут монтироваться роликовые узлы и электропривод, нужен швеллер №20 длиной в 2000 мм. Для фундамента необходимо выкопать яму, которая примыкает к опорному столбу, имеет длину 2100 мм, ширину 500 мм. Глубина определяется уровнем промерзания грунта в зимнее время. В большинстве регионов глубина в 1500 мм будет достаточной.

Для армирования фундамента и создания связи швеллера с фундаментом свариваются три каркаса квадратного сечения со стороной 150 мм из арматуры №16 и длиной в 1400 мм. Для поперечных связей можно использовать арматуру №№10-12 с шагом 300-400 мм.

Готовые каркасы привариваются к нижней поверхности швеллера посередине его полки. Осевые линии крайних каркасов располагаются в 400 мм от краев швеллера, а третьего – ровно посередине. После этого надо сделать подсыпку 10 см песка или песчано-гравийной смеси на дно ямы, утрамбовать ее и начать устанавливать готовый швеллер с арматурными каркасами. При этом следует учесть:

• Швеллер укладывается впритык к несущему столбу, строго параллельно линии движения ворот, заподлицо с нулевой отметкой. Ранее натянутый шнур поможет это сделать.
• Для того чтобы из бетонной смеси не утекало цементное молочко в грунт, что снижает прочность бетона, лучше выстелить дно и стенки ямы полиэтиленовой пленкой .
• Поверхность швеллера должна находиться на нулевой отметке, поэтому при установке каркасов со швеллером хорошо пользоваться отрезками арматуры, которыми можно фиксировать конструкцию в яме. При подаче бетона на каркасы будет воздействовать солидная нагрузка, поэтому фиксация должна быть надежной .
• Для того чтобы легче было разравнивать верхнюю часть бетона со швеллером, очень удобно установить сверху обрезные доски с поверхностью на нулевом уровне.

• Если планируется использование электропривода с блоком автоматики и системой безопасности, то следует сразу позаботиться о прокладке нужных кабелей. Схему прокладки можно посмотреть на рисунке. Кабели следует прокладывать или в гофротрубе , а лучше - в полиэтиленовой трубе диаметром 20 мм.

Настало время бетонных работ. Для заливки фундамента откатных консольных ворот надо использовать бетон маркой не менее М250- М300. Для его приготовления понадобятся составляющие в следующих пропорциях по объему :

• Одно ведро цемента М400.
• Два ведра мытого песка.
• Четыре ведра щебня или гравия.
• Количество воды зависит от влажности песка и цемента и составляет от 0,7 до 1 ведра. Применение пластификаторов снижает количество необходимой воды и увеличивает подвижность смеси, что полезно при укладке.

Нужное для фундамента количество, конечно, будет больше, главное – соблюдать указанные пропорции. Для приготовления бетонной смеси лучше всего пользоваться бетономешалкой или мощным строительным миксером. При ручном перемешивании качество бетона ухудшается.

Бетономешалка — незаменимый помощник для устройства фундамента ворот

Сначала в бетономешалку засыпается песок и цемент. После их перемешивания добавляется часть воды, чтобы раствор перемешался до однородного состояния. Далее, добавляется щебень или гравий и постепенно добавляется вода до того состояния, пока бетон не станет однородным и подвижным. При укладке бетона в яму необходимо:

• Подавать бетонную смесь постепенно, чтобы не сдвинуть выставленную по уровню конструкцию.
• После укладки очередной порции бетона надо проткнуть его в нескольких местах прутком арматуры – для удаления возможных воздушных пузырей.
• После укладки и разравнивания верхнего слоя надо протереть мокрой тряпкой поверхность швеллера, чтобы она осталась чистой для последующих операций.

Полное созревание бетона происходит в течение 28 суток, но через неделю он уже наберет ту прочность, которая позволит проводить монтаж ворот. А в это время можно заняться другими технологическими операциями.

Изготовление полотна откатных ворот

При изготовлении полотна ворот, если нет достаточных навыков в сварке металлов, лучше обратиться туда, где специалисты в мастерской по нужным размерам изготовят их. Откатные ворота – это достаточно габаритная конструкция и в домашних условиях будет трудно обеспечить расположение всех деталей в одной плоскости, что крайне необходимо. Еще одним плюсом изготовления ворот в мастерских является то, что грунтовку и покраску можно произвести компрессором, а это дает более качественное покрытие. Но если все-таки есть желание все сделать самому, то это вполне по силам.

Один из возможных вариантов полотна ворот изображен на рисунке. Основной каркас изготавливается из профильной трубы 60*40 мм, а ребра жесткости и внутреннее заполнение – из трубы 20*40 мм. Несущая балка, которая находится снизу чертежа, имеет длину 6 метров и она должна привариваться к воротам, поэтому настало время приобрести набор комплектующих для откатных консольных ворот и профильные трубы для изготовления полотна.

Фурнитура для откатных ворот в широком ассортименте представлена в различных магазинах и на строительных рынках. Она есть как российского производителя, так и импортная. При покупке фурнитуры нужно учитывать вес будущего полотна ворот и размер проема . В нашем случае величина проема 4000 мм, а вес полотна в случае его обшивки профнастилом составит до 400 кг, что и нужно сообщить продавцу.

В стандартный набор для ворот входит:

• Направляющая балка 71*60*3,5 мм, длиной в 6 метров.
• Две роликовые опоры.
• Концевой ролик.
• Нижний ловитель концевого ролика.
• Верхний ловитель.
• Направляющее устройство с двумя роликами.
• Две заглушки на балку.

Для сварки ворот понадобится сделать монтажный стол, состоящий из трех подставок одинаковой высоты. В качестве подставок могут быть вбитые в землю колья на одном уровне и уложенные сверху доски. Главное, чтобы все три подставки лежали в одной горизонтальной плоскости.

Другим вариантом импровизированного монтажного стола могут быть уложенные на землю и выставленные в один уровень брусья или строительные камни.

Профильная труба, купленная на металлобазе , редко не имеет очагов коррозии, поэтому перед тем, как изготавливать ворота, следует т щательно очистить от пятен ржавчины и загрязнений все трубы. Это удобнее всего делать болгаркой со специальным шлифовальным диском.

Согласно чертежу нарезаются профильные трубы 60*40 мм для основного каркаса ворот. При этом надо стараться делать так, чтобы при сварке не оставалось отверстий для доступа во внутреннюю полость трубы. Разметку надо производить рулеткой и угольником, а резку – болгаркой с отрезным диском, а лучше — нарезной машиной, позволяющей точно соблюдать все углы.

На монтажной поверхности раскладываются трубы, руководствуясь чертежом, проверяется соответствие размерам и перпендикулярность, а затем последовательно прихватываются все швы. После проверки размеров и плоскости обвариваются все соединения труб сплошным швом. Все оставшиеся открытые концы труб завариваются заглушками. После этого все сварочные швы тщательно зачищаются болгаркой со шлифовальным диском.

Нарезаются по размерам профильные трубы 40*20 мм для ребер жесткости , которые затем прикладываются к внутренней поверхности основного каркаса, стягиваются струбцинами и точечно прихватываются. Так собирается весь внутренний каркас. После проверки соответствия размерам на чертеже, проверки диагоналей прямоугольной части ворот, плоскости конструкции, обвариваются все швы . На соединениях труб внутреннего каркаса между собой накладываются сплошные швы , а для соединения боковых поверхностей основного каркаса с внутренним делаются швы 10-15 мм с интервалом в 400-500 мм. Сварку нужно производить в шахматном порядке, чтобы от излишнего перегрева в одном месте не «повело» всю конструкцию.

К нижней поверхности ворот приваривается направляющая балка. Для этого она крепится струбцинами, проверяется соответствие осей полотна ворот и балки , а затем швами 30-40 мм через 400-500 мм приваривается. После этого болгаркой зачищаются все швы.

Для грунтовки и окраски ворота надо установить в положение, близкое к вертикальному. Лучше всего использовать автомобильную антикоррозийную грунтовку, которую надо нанести в два слоя. Предпочтительней это сделать компрессором и распылителем, но и кистью тоже можно, но это будет дольше, и качество покрытия будет хуже. Особое внимание надо уделить к тому, чтобы грунтовкой пролить щель между балкой и воротами. Также уместно будет укрыть эту щель «колбасками» акрилового герметика. После этого ворота можно целиком красить в два слоя. Внутреннюю поверхность несущей балки красить ни в коем случае не надо!

После полного высыхания краски на воротах можно смонтировать облицовку, наиболее предпочтительная из которых – это профнастил, так как он сочетает легкий вес, прочность, красивый внешний вид и разумную цену.

Монтаж откатных ворот

Установку консольной конструкции на смонтированный ранее швеллер можно начинать не ранее, чем через 7 дней после бетонирования. Для монтажа роликовых тележек рекомендуется приобрести монтажную пластину со шпильками, которая позволит:

• Регулировать положение ворот по высоте и горизонтальность.
• Легко снимать ворота для ремонта или замены роликовых блоков.

Для монтажа ворот необходимо:

• Насадить роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. Верхние гайки при этом не затягивать сильно.
• На фундаменте необходимо отметить положение монтажных пластин. Для этого от того края швеллера, который ближе к проему отмеряется 150 мм и проводится перпендикулярная его длине линия. Это будет касательная к краю первой монтажной пластины.
• Для нахождения положения второй опоры надо измерить общую длину ворот и вычесть из нее 100 мм. Полученное расстояние надо отложить от начала ответного столба параллельно линии ворот до швеллера. В этом месте проводится перпендикуляр, который и будет касательной ко второй монтажной пластине.
• Если несущая способность столбов хорошая и в них хорошо будут крепиться анкерные болты, то применение дополнительных металлических столбов необязательно. Если же нет, то по ранее заготовленным закладным вертикально приваривается профильная труба по высоте равной высоте ворот плюс 200 мм, сечением 40*40*2 мм. На опорном столбе она может привариваться вплотную к краю, а на ответном – на расстоянии 20-50 мм от края столба.

• На высоте 150-200 мм на расстоянии 20-30 мм от от ветного и несущего столбов горизонтально натягивается шнур, параллельно линии движения ворот. Он будет обозначать положение касательной к краю несущей балки. Шнур должен быть натянут на всем протяжении движения ворот: от от ветного стола и вплоть до положения края ворот при полном их открытии.
• В несущую балку помещаются роликовые каретки и сдвигаются примерно к середине ворот. Затем при участии помощников полотно ворот помещается вертикально над швеллером. Роликовые каретки разводятся по ранее размеченным линиям, а натянутый шнур должен касаться направляющей балки по всей ее длине. Это положение можно зафиксировать при помощи подставок из дощечек. После проверки вертикальности, роликовые площадки можно «прихватить» электросваркой в нескольких местах.
• Проверяется ход ворот, их вертикальность и горизонтальность, которая проверяется в закрытом положении. В случае необходимости регулировочными гайками на шпильках площадок производится коррекция. Ворота должны легко перемещаться по направляющей, параллельно (слегка касаясь) натянутому шнуру. Зазоры между опорным и ответным столбом должны быть одинаковыми, а от нулевой отметки до нижнего края 80-100 мм. Если все в норме, то гайки крепления кареток можно затянуть, а сами площадки обварить по кругу.

• На заднюю консольную часть несущей балки монтируется заглушка. В передней части балки монтируется концевой ролик. У каждого производителя свой способ монтажа, поэтому необходимо пользоваться инструкцией.
• На опорном столбе в его верхней части монтируется направляющее устройство с двумя роликами. Для этого на столб пр икладывается кронштейн дл я крепления направляющей, и намечаются отверстия. В кирпиче или бетоне нужно крепить анкерами со шпильками диаметром 10 мм, а в металле – соответствующими саморезами. Если для крепления будет применяться сварка, то пластмассовые ролики лучше временно снять. После крепления на столб выставляются ролики так, чтобы они плотно охватывали полотно ворот, сохраняли его вертикальность и при этом не мешали плавному ходу.

• Ворота выкатываются в положение полного закрытия, и на ответном столбе намечается место крепления нижнего уловителя. Концевой ролик должен плотно заходить на полку уловителя, частично снимая нагрузку с роликовых блоков. Соответствующим крепежом монтируется уловитель и проверяется ход ворот и легкость их фиксации в закрытом положении.

• Монтируется верхний уловитель, который предотвращает ворота от раскачивания при ветре. В полностью закрытом состоянии намечается положение уловителя и производится его крепеж . Очень часто верхний уловитель в комплекте имеет еще защитную скобу, надеваемую на полотно ворот, которая спасает от повреждения покрытия. Скоба монтируется так, чтобы при закрытии именно она входила в уловитель.

• При необходимости монтируется задний ограничитель, который не позволит воротам откатываться далеко при их полном открытии.

После грамотно проведенного монтажа ворота должны двигаться очень легко и фиксироваться в крайних положениях. Заключительными работами будет зачистка всех сварочных швов, покрытие их антикоррозийной грунтовкой и покраска. Дальше на полотне ворот можно закреплять ручки для открытия и закрытия, а также установить . У каждого производителя приводов есть свои особенности установки, подробно описываемые в прилагаемой документации. Но эта работа уже будет намного легче, так как главное уже сделано – устройство откатных ворот своими руками.

Видео — Инструкция по монтажу откатных ворот

Видео — Монтаж готового комплекта ворот без сварки

Видео — Как самостоятельно сделать откатные ворота

Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.

Конструкции

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска — 3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Видео

Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.

Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.

Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
