Как сделать самодельный парогенератор: готовимся к началу дачного сезона. Как изготовить парогенератор своими руками дельные советы домашним мастерам Парогенератор высокого давления своими руками

Для обеспечения создания соответствующей атмосферы в бане традиционно используются печи-каменки сделанные своими руками . Все очень просто - разогревается до высоких температур каменная укладка, на нее (или внутрь нее , в зависимости от режима) плещут водой или специальными травяными настоями, получая необходимое количество и качество пара.

Однако, даже самая простая печь-каменка требует соблюдения многих важных условий при ее установке, и не всегда они становятся выполнимыми. Кроме того, она практически полностью исключена в условиях городской квартиры, а хотя бы миниатюрную баню желают иметь и многие жители многоэтажек. Некоторые любители банных процедур и просто из иных соображений активно переходят на современные технологии, отказываясь от печей и полностью переходя на электрический обогрев. В любом из этих случаев может помочь устройство, искусственно создающее необходимую концентрацию водяного пара в парной. Речь идет о парогенераторах или, как их называют по-другому, парообразователях . Эти агрегаты обычно представляет собой небольшое по размерам устройство, образующее и подающее пар в банное помещение .

Парогенераторы могут иметь разную конструкцию, соответственно и различные комплектующие. И задумываясь о приобретении такого прибора, потенциальные хозяева обязательно становятся перед вопросом, как установить парогенератор для бани своими руками.

Виды парогенераторов и их конструкция

Для чего бывает необходим банный парогенератор

Как известно, русская баня без пара - это не баня, так как она всегда славилась своеобразной легкой и целебной атмосферой. Именно специфический микроклимат парной придает человеку здоровье, очищая внутренние органы от шлаков, а также делая кожу чистой даже без применения моющих средств, таких, как гели и мыло.

Цены и модельная линейка парогенераторов Парофон

Парогенераторы для саун и бань Парофон

В русских банях издавна для достижения необходимого микроклимата ставились специальные больших размеров, которые и были источником нагрева помещения и, собственно, «генератором» пара.

Такие печи рассчитаны только на банные процедуры - нагрев воды, создание необходимого температурного режима в помещении и на парообразование, то есть имеют узконаправленные функции. Понятно, что далеко не каждый собственник дома может позволить «поднять» такое сооружение, так как для него необходимо иметь не только просторное помещение парной, но и обустроить надежный фундамент. Поэтому в последнее время любители бани стали заменять традиционные кирпичные печи металлическими или компактными кирпичными .

Такие печи занимают небольшую площадь, но требуют достаточно много времени и топлива для качественного прогрева каменной укладки. Как уже говорилось, такой печи необходим надежный дымоход, то есть установка ее в квартире исключена априори.

Цены на парогенераторы

парогенератор

Газовые печи-каменки для бани

Справедливости ради необходимо отметить, что банная печь может работать не только на дровах. В настоящее время в продаже представлен довольно широкий ассортимент . Краткий обзор таких агрегатов и рекомендации по выбору – в отдельной статье нашего портала.

Сложности с установкой печей все же не останавливают любителей регулярных банных процедур. Многие хозяева вместо каменок приобретают практичные парогенераторы. Они становятся неплохой заменой печей, так как работают по тому же принципу преобразования воды в пар.

Если при топке любой печи значительная часть полученного тепла, да и пара, уходит в дымовую трубу, то генераторы работают только на помещение. Они являются закрытыми системами и функционируют под высоким давлением, поставляя в нужном количестве пар в помещение парилки.

Характерно то, что парогенераторы не слишком сложны по конструкции, поэтому многие любители хорошо попариться даже изготавливают их самостоятельно. Модели заводской сборки стоять недешево - на сегодняшний день их цена составляет от 12 тысяч рублей в простейшем исполнении, и до 130 тысяч рублей для мощных агрегатов, оснащенных множеством дополнительных функций.

Конструкция прибора

Все парогенераторы имеют примерно идентичную схему устройства. Они состоят из следующих комплектующих элементов, которые в разных моделях, безусловно, могут различаться конструкцией и компоновкой:

Емкость для воды.
Блок-камера для испарения влаги. Если используется парогенератор с установленным в нем ТЭНом , то пар образуется в емкости для воды, в которой находится нагревательный элемент.
Фильтр для механической очистки воды.
Циркуляционный насос для воды.
Насос для создания давления для пара.
Один из типов нагревателей воды, о которых будет сказано ниже.
Электронный блок управления.
Температурный датчик.

Патрубок, предназначенный для подключения трубы подачи холодной воды, которую присоединяют к системе водоснабжения.
Кран для слива воды.
Соединительный фитинг.
Патрубок и труба для паропровода.
Разъемы для подключения датчиков.
Панель управления.
Выносной пульт управления.
Защита от перегрева ТЭНа , если он предусмотрен конструкцией.
Микропроцессор, регулирующий интенсивность подачи пара, он позволяет установить временной интервал поступление испарений в помещение.
Температурный датчик контролирует температуру в помещении.
Датчик уровня воды в емкости .
В комплект некоторых моделей может входить контейнер для фитосборов и ароматических растворов.

Виды нагревателей генераторов пара

Парообразователи подразделяются по конструкции водонагревателя на три разновидности - это индукционные, электродные и нагревающие воду до высоких температур с помощью ТЭНов . По сути, принципы точно такие же , что используются и в различных типов.

Индукционные генераторы работают по принципу СВЧ-печей, нагревающих воду в стакане воды. Пар, который подает парогенератор, может иметь разную консистенцию и влажность, а также температуру 35÷95 градусов - эти параметры задаются с помощью пульта управления электронного прибора. Так, например , в банном помещении можно создать микроклимат, характерный как для русской бани, сауны, а также турецкого хамама .

Принцип работы электродного генератора пара заключается в том, что в водной среде размещены два электрода. За счет частоты изменения направления переменного тока происходит быстрый нагрев воды. Нечто подобное практикуется при изготовлении самодельных кипятильников, столь популярных в студенческой или армейской среде (из двух металлических пластин, например, бритвенных лезвий, расположенных с небольшим просветом). Точно так же работают и (электродные) котлы отопления.

ТЭН доводит воду до высоких температур за счет резистивного нагрева проводников при прохождении по ним электрического тока. По сути, это привычный всем обычный кипятильник, только он установлен в емкости стационарно. Эти нагревательные элементы могут иметь разную мощность, и она выбирается в зависимость от объема резервуара и количества нагреваемой воды.

Такие приборы, со встроенными ТЭНами, кстати, и являются самыми распространенными среди всего разнообразия парогенераторов.

Способы подачи воды в парогенератор

Кроме принципа преобразования воды в пар, генераторы пара могут различаться по системе подаче воды, то есть быть автономными или автоматическими.

Автономные системы парообразования не зависят от наличия водопровода в доме, так как вода заливается в емкость вручную. Достоинством таких приборов является их мобильность, то есть с их помощью баню, по сути, можно организовать в любом помещении, подходящем для подобных целей. Недостатком автономных парогенераторов является отсутствие системы контроля, в связи с этим они менее практичны и более опасны при эксплуатации.
Автоматический генератор пара подключается к системе водоснабжения, поэтому вода подается в них под определенным давлением. Кроме этого, пар также подается в помещение под давлением. Текущие параметры работы таких парогенераторов регулируются электронным блоком управления.

Мощность парогенераторов

Генераторы пара подразделяются и по своей мощности – на бытовые и промышленные. Так, бытовые приборы имеют мощность в диапазоне 2÷9 кВт и работают от однофазной электросети при напряжении 220 вольт. Промышленным агрегатам необходимо подключение к трехфазной сети напряжением в 380 вольт. Понятно, что смысла ставить в домашнюю баню промышленный парогенератор – абсолютно нет.

Производительность аппарата напрямую зависит именно от его мощности, поэтому для небольшого помещения парилки объемом в 3÷6 м³ подойдет генератор, имеющий мощность в 2÷6 кВт . А вот если помещение имеет размер в 18 м³, то для него необходим парогенератор с мощностью не менее, чем в 12 кВт .

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
В некоторых моделях парогенераторов предусмотрена система его самоочистки .
Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке - он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Цены на печь-каменку

печь-каменка

Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:

Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
Достаточно частые поломки оборудования.
Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт , потребует значительного расхода электроэнергии.
В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.

Эти недостатки существенно осложняют эксплуатацию автоматических приборов. Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней, и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру.

Монтаж парогенератора - не особо сложен. Для его проведения необходимы трубы, предназначенные для подачи холодной и горячей воды, диаметр которых будет соответствовать размеру патрубков прибора. Потребуются кронштейны для его навешивания на стену (если предполагается именно такой способ установки). Для проведения работ следует подготовить стандартный набор слесарных и сантехнических инструментов.

Цены и модельная линейка парогенераторов STEAMTEC

Парогенераторы для саун и бань STEAMTEC

Для начала стоит привести классический вариант установки генератора пара для бани. На данной схеме можно хорошо рассмотреть, каким образом должны быть разведены все коммуникации, необходимые для полноценной работы прибора.

1 - Панель управления. В данном случае, она установлена около входной двери в помещение парилки, то есть параметры можно устанавливать непосредственно перед проведением банной процедуры.

2 - Температурный датчик монтируется на потолке или на стене, под потолком парной, так как именно там наблюдается самая высокая температура в помещении.

3 - Паровая или паропроводящая труба, доставляющая выработанный пар в сопло.

4 - Паровое сопло присоединено к паровой трубе. Через него пар попадает в помещение парилки. В качестве этого элемента может быть использован отрезок трубы, пропущенный через стену.

5 - Труба водопровода, подающая воду в парогенератор.

6 - Водопроводный кран, перекрывающий воду, в случае, если нужно произвести очистку или ремонт прибора.

7 - Дренажная труба, для отвода отработанной воды в канализацию.

8 - Дренажный клапан. Этот элемент может работать от ручного управления, то есть его открывают и закрывают вручную, или управляться автоматически (8а - клапан ручного дренажа, 8б - клапан автоматического дренажа).

9 - Канализационный слив обустраивается как в помещении парной, так и рядом с генератором пара.

10 - Предохранительный клапан защищает аппарат от переизбытка пара.

11 - Соединительный электрический кабель, посредством которого прибор подключается к электросети.

12 - Устройство, подающее настои или масла для создания ароматических паров. В некоторых моделях оно входит в комплект парогенератора, но если оно отсутствует, то его можно приобрести отдельно.

13 - Резиновая заглушка.

14 - Отстойник для осадка, который отделяется от воды при ее нагреве до высоких температур. Этот элемент конструкции необходимо периодически чистить.

Нужно отметить, что существуют некоторые специфические моменты в монтажных работах, которые следует уточнить в пошаговой инструкции по установке конкретной модели парогенератора.

Первым шагом выбирается место для установки прибора. Чаще всего его монтируют в предбаннике или другом сухом помещении, расположенном через стенку от парной. Здесь нужно учесть, что в стене, разделяющей два помещения, придется проделать отверстие для парового шланга. Однако, при желании , генератор пара может быть установлен и на поверхности бетонного пола сухого помещения.
Далее, если решено производить настенный монтаж, то нужно произвести разметку, определив, где будут закреплены кронштейны. Они могут идти в комплекте с аппаратом или же приобретаются отдельно. Если парогенератор оснащен клапаном автослива воды, то его нужно устанавливать или навешивать так, чтобы корпус находился слегка под уклоном в сторону слива.
По поставленным меткам на стене фиксируются кронштейны. Они должны быть закреплены надежно , так как не нужно забывать, что бак парогенератора будет заполняться водой, которая значительно увеличит общую массу прибора.
После того, как с местом размещения прибора на стене или на полу есть окончательная ясность, определяется участок прохода трубы через стену. Затем проделывается (например, буром-коронкой) сквозное отверстие, больше диаметра трубы на 10÷12 мм. В отверстие устанавливается отрезок трубы – гильза, диаметром на 3÷5 мм больше паровой трубы. Эта гильза создаст необходимое армирование канала прохода основной трубы подачи пара . Закрепить этот отрезок-гильзу в пробуренном в стене отверстии можно с помощью монтажной пены или же цементного раствора.

Следующим шагом к патрубку, расположенному в верхней части корпуса парогенератора, присоединяется труба, которая будет подавать в помещение парилки выработанный пар. Второй ее конец пропускается через вставленную гильзу, уже закреплённую в сделанном отверстии. Просвет между гильзой и трубой можно заполнить монтажной пеной.

Хорошо, если паровая труба будет гибкой - тогда ее будет совсем несложно пропустить через стену. Если же для этой цели выбрана труба ПВХ или ПП, то придется продумать правильное ее расположение, а затем применить сварку. Однако, какая бы труба ни была выбрана, она должна быть предназначена обязательно для горячей воды.

Далее, необходимо провести трубу, которая будет подавать воду в парогенератор из водопровода или же из автономной емкости . При использовании воды из водопровода, в начале трубы, идущей от водопроводной магистрали к парогенератору, врезается кран. Воду, идущую в генератор пара из водопровода, в обязательном порядке необходимо пропустить через фильтр. В некоторых моделях водяной фильтр уже встроен в корпус прибора, но если же он не предусмотрен конструкцией, то его врезают в подающую магистраль.

Вода, подающаяся в генератор пара, проходя через фильтр механической очистки, будет очищаться от твердых примесей, и только в таком виде попадать к нагревательному элементу. Таким образом, можно значительно увеличить срок службы парогенератора, сократив риск его поломки. Для этих целей вполне подойдут стандартные фильтры-колбы с полипропиленовыми элементами-картриджами.

Если вода в системе водопровода слишком жесткая и имеет большое количество примесей, то рекомендуется установить рядом два фильтра – механической очистки и умягчающий (например, ионообменный). При этом можно будет вскоре убедиться, насколько грязная вода поступает в дом, обратив внимание на состояние вкладышей водяных фильтров.

Цены на водопроводные трубы

водопроводные трубы

Так как картриджи в фильтрах придется частенько менять, а для этого необходимо перекрыть воду на этом участке трубопровода, с двух сторон от фильтров устанавливаются два крана.

В некоторых случаях между первым фильтром и краном, регулирующим подачу воды, для контроля над давлением в системе водопровода, монтируется специальный датчик или редуктор.

Проблемы водоподготовки всегда должны быть в поле зрения хозяев дома или квартиры!

Будет, наверное, неправильно ставить фильтры только лишь перед парогенератором. По большому счету, вода должна проходить полноценную очистку и обеззараживание уже на входе в дом или квартиру. Подробнее о ступенях водоподготовки, о рекомендуемых – читайте в специальной публикации нашего портала.

Следующим шагом к патрубку, расположенному на противоположной стороне прибора от патрубка подачи водопроводной воды, присоединяется дренажная труба для слива отработанной жидкости. Второй край трубы подсоединяется к канализационной магистрали или же выводится на улицу. Чтобы использованная вода не текла под баню, для нее под уклоном прокладывается отводящий желоб .

Теперь, когда трубы установлены, к аппарату подключается панель управления, которая закрепляется в удобном месте на стене. В некоторых моделях установка панели управления предусмотрена непосредственно в парной, но в основном их закрепляют рядом с генератором пара и программируют на них нужную температуру, а также интервалы подачи пара.
Затем подключается и проводится в помещение парилки сигнальный кабель температурного датчика . Сам датчик закрепляется в верхней части стены или на потолке парилки, то есть в максимально «горячей» области.
В последнюю очередь к аппарату присоединяется устройство, подающее ароматические вещества для парообразования. Его монтируют на внешней стене парилки, подводя к нему трубу, соединенную с емкостью , в которую заливается ароматизированная жидкость. Кроме этого, к устройству подводится труба, подающая пар из генератора. Проходя через залитые настойки или масла, пар насыщается лечебными ароматами и через сопло попадает внутрь парной. Получается, что пар может поступать в помещение парилки напрямую из генератора, или же пройдя через ароматизирующую установку.
Убедившись в надежности всех соединений, можно приступать к испытаниям парогенератора. Вначале емкость прибора заполняется водой. Для этого открываются все краны , расположенные на подающей магистрали Датчик уровня воды, установленный внутри прибора, автоматически остановит ее подачу в нужное время.
Заполнив емкость водой, и убедившись, что на соединениях нет протечек, прибор можно подключить к электросети и установить на панели управления необходимые параметры. Затем, нужно дождаться нагрева воды и появления пара и снова провести контрольный осмотр соединений. Дело в том, что при повышении температуры соединительные узлы могут повести себя несколько иначе, чем в холодном состоянии. При необходимости устраняются возможные погрешности, производится подтяжка.
Если все приведено в норму, никаких признаков протечек не выявлено, можно переходить к полноценной эксплуатации прибора.

Итак, как можно убедиться из представленного выше описания, имея определенное понятие о последовательности монтажа, обладая базовыми навыками работы с сантехническим оборудованием, установить самостоятельно генератор пара без особого труда должен суметь любой хозяин. Безусловно, при этом он должен опираться на прилагаемую к прибору инструкцию, так как любая модель имеет свои специфические особенности конструкции .

Цены на популярные парогенераторы

Парогенераторы для саун и бань

В завершение статьи – весьма интересный видеоролик, показывающий опыт первого «общения» владельца с приобретённым парогенератором, полученным из «Aliexpress». Возможно, он поможет кому-либо принять правильное решение о покупке такого прибора.

Видео: первый пробный пуск банного парогенератора мощностью в 4,5 Вт

Самодельный парогенератор или как его называют паровая пушка, может выполнять функцию дополнительного оборудования для банной печи, а может быть отдельным прибором. Чаще всего такое устройство используют в бане, сауне или хамаме для выработки мягкого и лечебного пара, создающегося за счёт добавления ароматных трав. Парогенератор можно приобрести в специализированном магазине, а можно сделать своими руками.

Парогенератор или паровая пушка - описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой - каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

Датчика безопасности.
Ёмкости для воды.
Насоса для движения воды и пара.
Подготовительного блока для воды.
Блока парообразования.
Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

Для парной площадью 10–13 м 3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м 3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м 3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.
Электродные нагревательные элементы
ТЭНы. Для нагрева воды используются устройства различной степени мощности.
ТЭН для нагрева воды
Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.
Индукционный нагревательный элемент

Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.

Температурный режим парных разных типов:

В финской сауне должен быть сухой жар - температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
В турецком хамаме должен быть влажный пар - температура поддерживается на уровне 45°С - степень влажности 100%.
В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.

«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.

Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.

Печь в бане с паровой пушкой

Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.

Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.

Подготовка к изготовлению пушки для открытой каменки

Основной задачей при разработке чертежа паровой пушки является то, чтобы максимально большая площадь железных отводов для воды соприкасалась с камнями в печи. Трубы необходимо размещать как можно ближе к камням, раскалённым до максимальной температуры.

Очень важно использовать паровую пушку в печах, где установлена открытая печь-каменка. Это связано с тем, что создать хороший пар, который будет подходить для парения в традиционной бане от печи с камнями практически нереально. При попадании воды на камни, которые расположены во внешних местах, расположенных ближе к посетителям и дальше от печи, она превращается в очень сырой пар крупнодисперсионного типа.

Оптимальный комфорт людям может создать только сухой пар, который производится в процессе соприкосновения воды с наиболее раскалёнными деталями печи (самой топочной и камнями). Налить воду на топку не представляется возможным, так как она отделена от парильщика большим слоем камней, поэтому для эффективной доставки воды и были разработаны паровые пушки.

Самым простым решением стала пушка из стальной трубы, которую вставляют в свободное пространство печки, а затем просто закладывают камни.

Чертёж простой паровой пушки

Чертёж работы паровой пушки

Выбор материала для создания паровой пушки

Мы будем делать наиболее простую модель паровой пушки, которая не потребует большого количества дорогостоящих материалов и при этом она сможет в полной мере выполнять свои функции.

Материалы

Гофрированная труба 2 штуки - диаметр 4 мм.
Гофрированные трубы 2 штуки - меньшего диаметра.
Открытая печь каменка - модель Шилка.
Фарфоровые шарики для закладки в печь.
Металлическая воронка.

Для того чтобы сделать своими руками такую пушку нам понадобится только металлический острый предмет, которым мы будем делать отверстия в трубе.

Пошаговая инструкция

Берём две гофрированные трубы одинакового размера (подбирается в зависимости от размеров свободного пространства в печи). Делаем в них отверстия Ø 8–10 мм на одинаковом расстоянии друг от друга (примерно 5 см). Загибаем их концы с двух сторон.
Гофрированные трубы с отверстиями
Размещаем трубы отверстиями вверх внизу печи. Загнутые концы должны «смотреть» вверх. Обе пушки располагаем напротив друг друга.
Расположение трубы в печи отверстиями вверх
В концы вставляем вертикальные трубы для подачи воды.
Вставляем вертикальную трубу для подачи воды
Сверху труб устанавливаем воронки для того чтобы удобно было вливать в них воду.
Вставляем воронку для залива воды
Берём фарфоровые шарики и полностью заполняем ними пространство печи, как показано на рисунке.
Фарфоровые шарики для печи
Наш простой парогенератор готов к использованию.
Готовая печь с простой паровой пушкой

Проверка работы

В период парения такая паровая пушка показала свою эффективность. За 2,5 часа «работы» при температурном режиме от 65 до 95°С было влито 3,5 л. воды. Это означает, что около 1,5 л. воды в час преобразовывалось в сухой мелкодисперсный пар. Через 2 часа температура в парилке стабильно оставалась на отметке 80°С. Этого достаточно для того, чтобы в парной был комфортный температурный режим для организма человека.

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования с паровой пушкой

Материалы:

Медная трубка со специальными пароотводами - диаметр 1 дюйм.
Тонкая медная трубка - диаметр 6 мм.
Стальная воронка для залива воды.

Инструменты

Водопроводная пайка (95% олово)
Паяльник

Сборка конструкции паровой пушки

Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.
Раздаточная медная трубка с воронкой
К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.
Привариваем медную трубку к концу раздаточной трубы
Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.
Укладываем трубку в печь между ТЭНами, вынув часть камней
Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.
Прикручиваем воронку к концу трубки
Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.
Финская печь с паровой пушкой готова к использованию

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Ароматические эфирные масла для бани

Видео: паровая пушка своими руками

Как сделать парогенератор из скороварки своими руками

Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:

Выбрать подходящую посуду.
Вмонтировать нагревательный элемент.
Организовать правильный приток воды.
Произвести отбор пара.
Проверить устройство.

Материалы для парогенератора:

Скороварка - 1шт.
Электрические нагревательные ТЭНы.
Плита.
Шпильки, болты, гайки и шайбы.
Прокладки термостойкие.
Медная трубка.
Ёмкость для воды.
Поплавковый кран.
Шланг.

Инструменты

Дрель.
Разводной ключ.

Этапы работы

Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.
Просверливаем отверстие для ТЭНа
Далее нам необходимо сделать так, чтобы кипяток не проходил сквозь места крепления нагревательных элементов. Для этого мы используем прокладки, сделанные на основе герметичного силикона. Их можно сделать самостоятельно.
Выкладываем на ровную поверхность лист бумаги и затем наносим на неё герметик. Немного его разравниваем и сверху кладём ещё один лист бумаги и кусок стекла. Сверху кладём любой тяжёлый предмет, который спрессует нашу заготовку. После того как силикон высохнет, из него с помощью трубки нужного диаметра мы выдавливаем прокладки.
Делаем герметичные силиконовые прокладки
Устанавливаем ТЭНы и тщательно закручиваем гайки. Наливаем воду в ёмкость и убеждаемся, что протечки отсутствуют.
Подключаем питание. Для этого под ТЭНом мы размещаем медную трубку, по которой постоянно будет поступать вода. Если мы установим трубку над нагревательным элементом, то нарушим весь процесс парообразования.
Устанавливаем ТЭН в скороварку
Если вода не будет постоянно поступать в парогенератор, то жидкость в нём быстро испарится и устройство выйдет из строя.
Так как вода должна постоянно поступать в парогенератор, а такой процесс невозможно осуществить напрямую из водопровода, необходимо сделать следующее. Недалеко от устройства установить сосуд, который будет сообщаться с медной трубкой, подающей воду. Высота двух сосудов должна быть одинаковой, для того чтобы процесс заработал. На днище второй ёмкости мы монтируем поплавковый кран, который будет выполнять функцию посредника между генератором пара и посудой для подачи воды. Такой кран будет «следить» за уровнем воды и по мере её убывания производить доливку.
Готовый парогенератор для парообразования

Отбираем пар

После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.

Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия.

Тестируем парогенератор

Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
Проверить уровень воды.
Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.

Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.

Видео: парогенератор своими руками

Если в вашей парной будет установлена паровая пушка, то можно быть уверенным, что в зимние холода помещение будет нагреваться намного быстрее, а тепло сохранять достаточно длительное время. Главное - это правильно сделать такое устройство, чтобы оно эффективно работало и могло создавать необходимый для русской бани, сауны или хамама целебный, насыщенный сухой или влажный пар. Созданный своими руками парогенератор или паровая пушка не смогут в полной мере заменить современные заводские установки, но если вам не нужны многочисленные дополнительные функции, то стоит остановить свой выбор на одной из самодельных конструкций.

Общеизвестно утверждение, что парная баня полезна для здоровья. Однако атмосфера в парной должна соответствовать определённым критериям, чтобы процедура действительно приносила пользу и исключала возможность получения ожогов, перегрева, тепловых ударов и проблем с дыхательными путями из-за переувлажнённого воздуха.

Особенности бань

Русская баня - это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных - отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором - мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Таблица: параметры пара в типовых банях

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор - это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Генератор пара находится вне парной

У паровой пушки другой принцип работы . Это система трубок, по которым вода дозированно подаётся вглубь раскалённых камней. Там она мгновенно превращается в пар, который, поднимаясь на поверхность, подсушивается.

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка - клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, - важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением - источник повышенной опасности. Неслучайно существует такая организация - котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора - его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Видео: самодельный парогенератор

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Материал изготовления паровой пушки: сталь или чугун. Для большей функциональности трубки разветвляют, а в кружке монтируют дополнительную воронку для подачи ароматизированных жидкостей.

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки - её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

Видео: лёгкий пар в русской бане

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний. При посещении парной следует обращать внимание на самочувствие.

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов - прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Каждая хозяйка желает гладить быстрее и эффективнее, чтобы на одежде не оставалось ни малейших складок, для этого многие из них уже задумываются о покупке парогенератора. Специалисты считают его лучшей заменой утюгу: он удобный, эффективно работает, облегчает процесс глажки и экономит время. Мы подробно объясним устройство парогенератора, его принцип действия и преимущества перед обыкновенным отпариванием.

Наши предки гладили с помощью огромных утюгов из чугуна, которые нагревались на домашней печи и долго сохраняли тепло, разглаживание складок происходило под их весьма приличным весом. Затем появились их электрические аналоги, но чтобы отпарить какую-нибудь вещь, хозяйки применяли мокрую марлю. В конце прошлого столетия стали появляться изделия с отпаривателем: на подошве утюга были сделаны перфорации, и через них пар мог обрабатывать одежду.

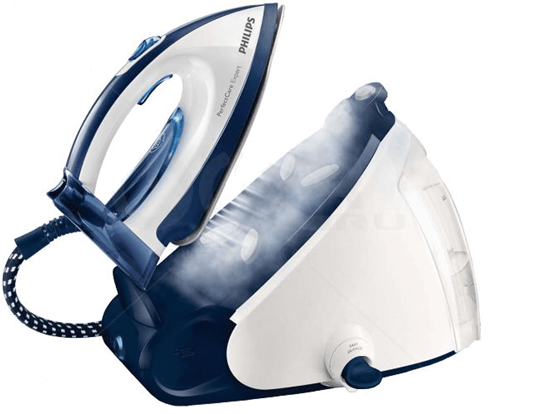

Сегодня в продаже есть утюги, оборудованные специальной станцией , где расположен ТЭН для парогенератора, емкость для воды, а созданный пар подается в устройство по особому шлангу. Внешний вид мобильной парогенераторной станции марки Philips (Филипс) показан ниже:

Важно! Паровая станция играет главную роль в бытовом парогенераторе - именно там происходит нагрев пара до оптимальной температуры.

Как устроен парогенератор? Основные детали любого аналогичного устройства, без которых его работа невозможна, представлены на схеме:

Резервуар для жидкости, где происходит ее нагрев.
Электрический трубчатый нагревательный элемент (ТЭН).
Термостат.
Плавкий предохранитель по температуре.
Переключатель для регулировки давления.
Защитная крышка предохранительного клапана.
Клапан, открывающий выход пару.
Регулятор дозировки пара

Некоторые модели аналогичных станций Philips оснащаются манометрами.

Принцип работы

Чтобы паростанция функционировала в нормальном режиме, надо открутить крышку предохранительного клапана и залить в емкость воду, подключить устройство к сети с напряжением 220 В. На панели управления есть кнопка включения ТЭН, после этого вода в бойлере нагревается до 160 градусов, приобретая свойства сухого пара.

Давление при этом не превышает 0,35 Мпа. Через несколько минут станция от компании Philips готова к использованию. Защитные функции выполняют термостат и предохранитель: если температура пара возрастает выше нормы, то термостат отключает ТЭН, при ее понижении, он же включает нагреватель. Если термостат поломался, то его функции выполняет предохранитель. Перегорая, он отключает всю цепь от напряжения - для обеспечения безопасной работы требуется его замена.

На панели станции есть сигнальные лампочки, указывающие, что пар готов для применения.

Сухой пар отлично разглаживает одежду из текстиля, при этом рекомендуется использовать различные насадки, щетку или утюг - результат сопоставим с процессами, которые используются в химчистках . С помощью парогенератора Philips, принцип работы которого мы объяснили, можно успешно удалить пятна от вина, соков или кофе не только на одежде, он быстро удалит прилипшую жвачку.

Разновидности

Сегодня на рынке все виды этих устройств условно делятся на три вида:

с бойлером для образования пара и нагнетания его за счет кипячения - принцип парового устройства, которое имеет внушительные габариты;
мгновенное создание пара при впрыскивании небольшой порции воды на ТЭН - они отличаются небольшими размерами;
с постоянной подачей воды из отдельного резервуара - такие конструкции устанавливаются в стандартных химчистках.

Как правило, дополнительные настройки нагревания подошвы такому устройству не нужны - только регулятор мощности пара, с помощью которого можно обрабатывать все виды тканей.

Покрытие подошвы лучше выбирать из керамики, т. к. она устойчива к механическим повреждениям, за ней легко ухаживать.

Как вы успели убедиться, принцип работы парогенератора не отличается большой сложностью, мы подробно рассказали, как работает в быту установка марки Philips. Другие модели функционируют аналогично, правда, у каждой есть свои особенные нюансы.

Преимущества и недостатки

Каждое изделие имеет определенные положительные и негативные качества - парогенератор не является исключением из этих правил.

Достоинства:

пар сухой, поэтому можно обрабатывать любую одежду;
устройство может разгладить даже сложенную в несколько слоев ткань за счет высокой температуры;
удобно обрабатывать постельное белье и махровые полотенца;
быстро наводит стрелки на брюках , которые долго держатся;
значительно сокращает время всего процесса, делая его менее обременительным;
достаточная емкость для воды не требует постоянного доливания;
деликатное отношение к мягким тканям;
панель управления позволяет выбирать оптимальные режимы подачи пара, что позволяет при необходимости использовать утюг, как обыкновенный бытовой прибор.

в некоторых моделях весьма неудобно наматывать двойной провод для хранения;
емкость необходимо часто чистить от накипи ;
привычный утюг более компактен, чем парогенераторная станция в работающем состоянии;
для парогенераторов необходимо использовать очищенную жидкость (для предотвращения быстрого образования отложений и нагара в резервуаре бойлера);
стоимость бытового парогенератора существенно выше утюга с отпаривателем.

Многих пользователей не останавливают перечисленные негативные моменты использования такого оборудования, потому что достоинств у парогенератора намного больше.

Данный обзор будет интересен всем, кто интересуется, как сделать парогенератор своими руками в домашних условиях. Традиционно данное приспособление предназначено для оборудования парилки, но когда я начал интересоваться этой темой выяснилось, что самодельный парогенератор можно использовать и для других целей, о которых вы узнаете, прочитав статью до конца.

С чего все начинается

В свое время у меня возникло желание оборудовать в своей городской квартире индивидуальную микробаню или фитобочку как ее еще называют, очень уж она моей супруге понравилась.

С самой бочкой проблем не возникло, чтобы сбить деревянную конструкцию из строганной шпунтованной доски много ума и особой сноровки не нужно, но для парилки необходим паровой генератор. Первой мыслью было купить серийную модель.

Современный парогенератор для бани устройство надежное и долговечное, и большинство этих аппаратов имеет множество режимов работы, на них установлены хитроумные системы защиты и контроля, но на тот момент я не был готов платить за них такие деньги.

Для тех, кто интересуется, ниже я свел в таблицу популярные модели, а также поместил схему, на которой наглядно показан принцип работы промышленного парогенератора.

Серийные модели парогенераторов
Наименование модели	Потребляемая мощность	Габариты	Цена
Harvia Helix HGX11L	10,8кВт	155х320х600 мм	57 т/руб
Harvia Helix Pro HGP30	30кВт	320х490х560 мм	166,5 т/руб
Helo HNS 60 T1	6кВт	160х380х520 мм	60 т/руб
Helo HNS 140 T1	14кВт	160х380х520 мм	70,5 т/руб
TYLO Steam 2/4/6	2 – 6кВт	445х130х415 мм	74 т/руб
TYLO Steam 12	12кВт	570х224х485 мм	135,5 т/руб

Изучив устройство парогенератора я понял, что своими руками его сделать не так сложно, более того подобный аппарат не будет лишним и в настоящей дровяной бане, плюс в моем случае он может пригодиться на пасеке для вытопки воска из рамок.

К сожалению, универсальный самодельный генератор пара, который бы подошел на все случаи жизни, мне сделать не удалось, вместо этого я собрал несколько парогенераторов, каждый из которых был «заточен» под конкретную цель.

Как самостоятельно собрать парогенератор

Прежде всего, вам нужно уяснить для чего собственно вы затеяли изготовление парогенератора.

Здесь есть 3 варианта:

Для фитобочки или турецкой бани хамам достаточно нагнать в резервуар пар с температурой 45 – 50ºС;
Чтобы сделать качественный самогонный аппарат требуется более мощный паровой генератор , способный выдавать до 100ºС;
А когда речь идет о подаче пара в настоящую полноценную парилку или сильном прогреве каких-нибудь предметов, к примеру, пчелиных рамок на пасеке, вам понадобится перегретый сухой пар , соответственно и мощность агрегата будет совсем другой.

Парогенератор для фитобочки

Существует множество моделей подобных конструкций с разными габаритами, но принцип работы везде один. Вам предлагают купить или собрать своими руками деревянный ящик с отверстием для головы, к которому подключен генератор влажного пара.

На ящике мы останавливаться не будем это тема другой статьи, хотя если в 2 словах, то делается резервуар, в котором комфортно сидеть, и вся процедура основана на подаче пара снизу, из-под съемного напольного деревянного трапа.

Нам нужно собрать самый простой паровой генератор, который может быть. По сути это обычная плотно закрытая кастрюля. В этой кастрюле устанавливается нагревательный элемент и как только вода закипает, начинается отбор пара.

Данный аппарат хорош тем, что на него не обязательно устанавливать клапан сброса давления и прочую подобную защиту, ведь давления как такового там не будет. Как только вода закипит, пар сразу начнет поступать по паропроводу в бочку стоящую рядом.

В теории за основу можно взять любой резервуар, даже старый электрочайник, но чтобы не делать лишних телодвижений и постоянно не следить за уровнем воды в рабочем баке я использовал металлическое ведро на 20л.

В таких ведрах продают , шпаклевку и прочие жидкие строительные смеси. Главными достоинствами такой тары являются металлический корпус, плотно закрывающаяся крышка и, конечно, дармовая цена.

В сети я встречал советы использовать в качестве основного резервуара канистру из толстого пластика. Теоретически толстый пластик легко выдержит 100ºС при кипении воды. Но пластик это в любом случае химия и неизвестно, какие яды он начнет выделять при длительном нагревании, а вы ведь делаете фитобочку для улучшения здоровья.

В качестве нагревательного элемента я использовал обычный электрический ТЭН мощностью в 2кВт, можно конечно взять и мощнее, но для нагрева 10 – 15 литров воды 2кВт вполне достаточно.

Такой ТЭН врезается сбоку на расстоянии порядка 25 мм от днища. Процесс довольно прост: высверливаете коронкой отверстие по диаметру основы ТЭНа, через уплотнительные прокладки вставляете в это отверстие ТЭН и фиксируете его идущей в комплекте гайкой.

В крышке высверливаете еще одно отверстие и точно также двумя гайками через прокладки фиксируете в нем металлический патрубок с резьбой. В качестве паропровода я решил использовать гибкую металлопластиковую трубку сечением 16 мм.

Эта трубка через переходник соединяется с выходным патрубком парогенератора и идет до отверстия снизу фитобочки. Внутри такой парилки мы делаем из этой же металлопластиковой трубки кольцо и через тройник соединяем его с паропроводом. В самом кольце насверливаем отверстия для выхода пара.

Запомните, для банных целей водопроводную воду брать не следует, ее качество сейчас далеко от идеала, а когда она превратится в пар, вам всем этим «букетом» потом дышать. В идеале лучше использовать дистиллированную воду, но если ее нет, то берите, хотя бы очищенную.

Парогенератор для самогонного аппарата

Многие наши мудрые соотечественники предпочитают не ждать пока государство окончательно победит «паленые» спиртные напитки, разлитые непонятно где и конструируют самогонные аппараты для личного пользования. Так вот одна из моделей таких аппаратов предусматривает наличие парогенератора.

Смысл заключается в том, чтобы брагу не доводить до кипения, как это зачастую делалось раньше, а выпаривать спиртосодержащий состав мягко нагревая ее паром. Ниже на схеме показан принцип работы такой системы.

В данном случае паровой генератор уже нужно оснащать более серьезно. Как и в предыдущем варианте, емкость следует брать не менее 20л, как правило, для этих целей используются молочные бидоны на 40л.

Врезать в парогенератор электрический нагревательный элемент (ТЭН) зачастую не имеет смысла, потому как весь этот процесс происходит на кухне и наш парогенератор проще поставить на печь. Кстати, если печь газовая, то такой подход будет гораздо экономней.

Молочный бидон имеет хорошую герметичную крышку, а пищевой алюминий, из которого он сделан, достаточно толстый, чтобы выдержать повышенное давление внутри резервуара.

В крышку такого резервуара точно также врезается металлический переходной патрубок, но вот только на него накручивается не просто трубка паропровода, а металлический тройник. На тройнике у нас будет защитная группа от стандартного котла отопления с перепускным клапаном, манометр с термометром и собственно сам отвод для отбора пара.

Паропровод мы врезаем в нижнюю часть рабочей емкости с брагой. Эта емкость устанавливается рядом с печью примерно на том же уровне, что и наш парогенератор. Процесс пойдет быстрее, если резервуар с брагой поставить на индукционную печь и включить ее не 2000.

Внутри рабочей емкости, опять же через переходник устанавливается распределитель пара. Его можно сделать в виде крестовины с отверстиями или загнуть кольцом по тому же принципу, что и в фитобочке.

Зазор между дном и распределителем пара должен составлять не более 10 – 15 мм. Причем отверстия, через которые будет поступать пар лучше направлять вниз, иначе они могут забиться.

Весь процесс производства довольно длительный и вам наверняка придется доливать воду в парогенератор. Чтобы лишний раз не сбрасывать давление, от чего брага может пойти обратно в паропровод, я процесс долива воды автоматизировал.

Рядом с парогенератором устанавливается еще один резервуар. Не столь важно, какая у него будет емкость, главное чтобы он по высоте был таким же, как и парогенератор. Я использовал металлическую трубу 200 мм сечением, запаянную снизу наподобие стакана.

Снизу парогенератор и доливной резервуар соединяются металлической трубкой, ее можно приварить стационарно или сделать разборной, трубка врезается на расстоянии 10 – 15 мм от дна.

Вся это система работает по принципу сообщающихся сосудов. В верхней части доливного резервуара я врезал поплавковый клапан от бака для унитаза и подключил его к водопроводу. В результате, как только уровень воды падает, клапан открывается и вода доливается.

Так как мы имеем дело со своего рода пищевой установкой, вся трубная разводка и соединительные патрубки должны быть сделаны из пищевой нержавейки или на худой конец из пищевого алюминия. В данном случае пластик и цветные металлы, такие как медь или латунь я сам не использую и вам не советую.

Мощный твердотопливный парогенератор

Мы все привыкли, что в настоящей бане должна стоять печка-каменка, на камни которой льют воду и получается пар. Безусловно, так оно и есть, но вот только если в парилку еще подвести перегретый пар от твердотопливного парогенератора, скорость разогрева парилки увеличится примерно раза в 3.

На такую мощность устанавливать электрический нагревательный элемент слишком накладно, ведь здесь вместо 2 – 3кВт нужно будет монтировать ТЭНы минимум на 12 – 16кВт. Поэтому я решил делать парогенератор твердотопливный, проще говоря, на дровах или угле.

Эту схему я «срисовал» с так называемой реактивной печки. Единственный минус такой конструкции это отсутствие приборов контроля и регулирования подачи пара. Хотя по большому счету они там не очень то и нужны.

Большинство деталей конструкции собраны из металлолома:

Для основной топки я использовал сечением 300 мм;
Под резервуар для горячей воды я приспособил трубу сечением 200 мм;
Дымоход был приварен из трубы сечением 75 мм;
А под камеру для перегрева пара я использовал трубу 110 мм.

Естественно все это сталь. Сама инструкция по изготовлению парогенератора изложена ниже, плюс я нарисовал для вас схему этой конструкции. Справа у нас вид со стороны топки, а слева вид сбоку.

Вначале я сделал саму паровую рабочую камеру. Для этого трубу длиной около 30 см и сечением 200 мм я заварил наглухо с обеих сторон;
После этого я сверху просверлил по одной линии с обеих сторон резервуара отверстия и приварил к ним дюймовые патрубки;
Через тот патрубок, который располагается ближе к дверцам топки, вода будет заливаться, на нем я нарезал резьбу под крышку;
Тот же патрубок, который ближе к дымоходу я загнул под 90º в сторону дымохода, через него пар будет поступать в камеру дополнительного прогрева;
Теперь в верхнем своде топки нужно болгаркой сделать прямоугольный вырез с таким расчетом, чтобы ширина соприкосновения пламени в топке и днища рабочей паровой камеры составляла не менее 100 мм. Можно делать и больше, но нужно смотреть, чтобы осталось место под загрузку дров;
Тот прямоугольный кусок трубы, который был вырезан со свода топки, я в нескольких местах прорезал насквозь болгаркой и положил на дно топки. Этот зазор у нас будет исполнять роль поддувала, приваривать его не нужно, а то неудобно будет очищать топку от золы;

Естественно для нашей топки понадобится дверца, здесь также нет ничего сложного, просто привариваете в краю топки петли и навешиваете на них металлическую пластину с откидным крючком, чтобы можно было эту дверцу закрывать и открывать;
Дальше собираем систему дополнительного прогрева пара. Это довольно распространенная конструкция, она выглядит как труба в трубе. Труба, которая проходит внутри будет нашим дымоходом, а наружный контур это и есть камера дополнительного прогрева пара. Часто такая система используется для подогрева воды от дымохода;

Так как наружный контур на дымоходе должен быть герметичным, с обеих сторон мы его завариваем наглухо;
Теперь просверливаем в нижней части наружного контура отверстие под дюймовый патрубок, выходящий из паровой рабочей камеры, тот самый который мы загибали под 90º;
В верхней части наружного контура, только с другой стороны просверливаем отверстие на полдюйма и привариваем к нему горизонтально еще один патрубок с резьбой. Через этот самый патрубок и будет выходить наш конечный продукт – перегретый пар.

Такой генератор пара можно использовать двояко, большую часть года он у меня установлен во вспомогательном помещении дачной бани, рядом с топкой каменки и дополнительно подогревает парилку. А когда приходит время вытапливать соты, я его перевожу на пасеку.

Вывод

Какая именно модель парогенератора подходит вам, решайте, конечно, сами, я нашел применение всем трем вариантам, тем более что обходятся они не дорого. На фото и видео в этой статье основные моменты сборки показаны наглядно. Если остались вопросы, пишите их в комментарии, побеседуем.
